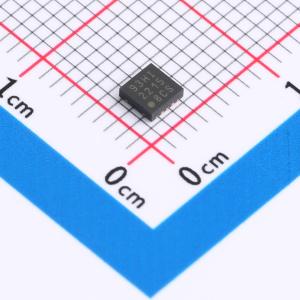

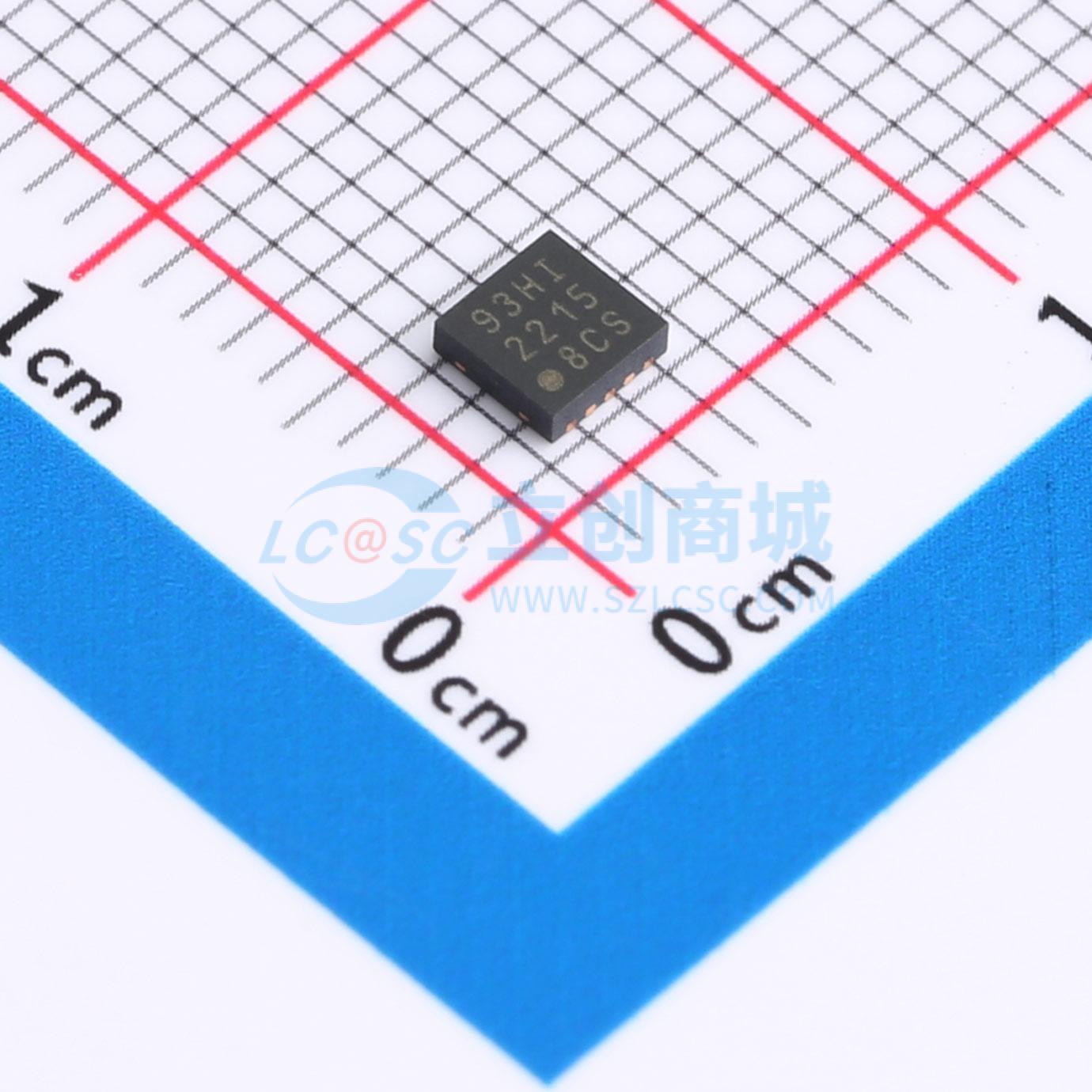

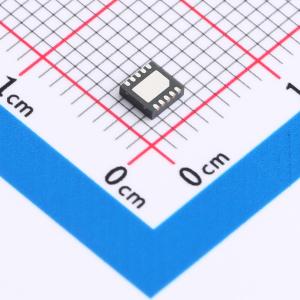

MCP73113T-06SI/MF

MCP73113/4是高度集成的锂离子电池充电管理控制器，适用于空间受限和对成本敏感的应用。MCP73113/4器件为锂离子/锂聚合物电池提供特定的充电算法，以在尽可能短的充电时间内实现最佳容量和安全性。凭借其小巧的物理尺寸和少量的外部元件，MCP73113/4非常适合便携式应用。高达18V的绝对最大电压允许MCP73113/4在恶劣环境中使用，例如低成本的壁式电源或插拔时的电压尖峰。 MCP73113/4器件采用恒流/恒压充电算法。多种充电电压调节方式为设计工程师在不同应用中提供了灵活性。快速充电的恒流值可通过一个外部电阻设置，范围为130 mA至1100 mA。在高功率或高环境温度条件下，MCP73113/4器件会根据芯片温度限制充电电流。这种热调节在保证器件可靠性的同时优化了充电周期时间。 MCP73113/4的PROG引脚也用作使能引脚。当施加高阻抗时，MCP73113/4将进入待机模式。 MCP73113/4器件在-40°C至+85°C的环境温度范围内进行了全面规格定义。它们采用10引脚DFN封装。

• 完整的线性充电管理控制器：
  • 集成输入过压保护
  • 集成传输晶体管
  • 集成电流检测
  • 集成反向放电保护
• 带热调节的恒流/恒压操作
• 4.15V欠压锁定（UVLO）
• 带过压保护（OVP）的18V绝对最大输入：
  • 6.5V（MCP73113）
  • 5.8V（MCP73114）
• 在全温度范围（-50°C至+55°C）内高精度预设电压调节：±0.5%
• 电池充电电压选项：
  • 4.10V、4.20V、4.35V或4.4V
• 电阻可编程快速充电电流：
  • 130 mA - 1100 mA
• 深度放电电池的预充电：
  • 可用选项：10%或禁用
• 集成预充电定时器：
  • 32分钟或禁用
• 自动充电结束控制：
  • 可选最小电流比：5%、7.5%、10%或20%
  • 安全计时：4小时、6小时、8小时或禁用
• 自动再充电：
  • 可用选项：95%或禁用
• 充电状态输出 - 两种样式选项
• 软启动
• 温度范围：-40°C至+85°C
• 封装：DFN - 10（3 mm × 3 mm）

• 低成本锂离子/锂聚合物电池充电器
• MP3播放器
• 数码相机
• 便携式媒体播放器
• 手持设备
• 蓝牙耳机
• USB充电器
