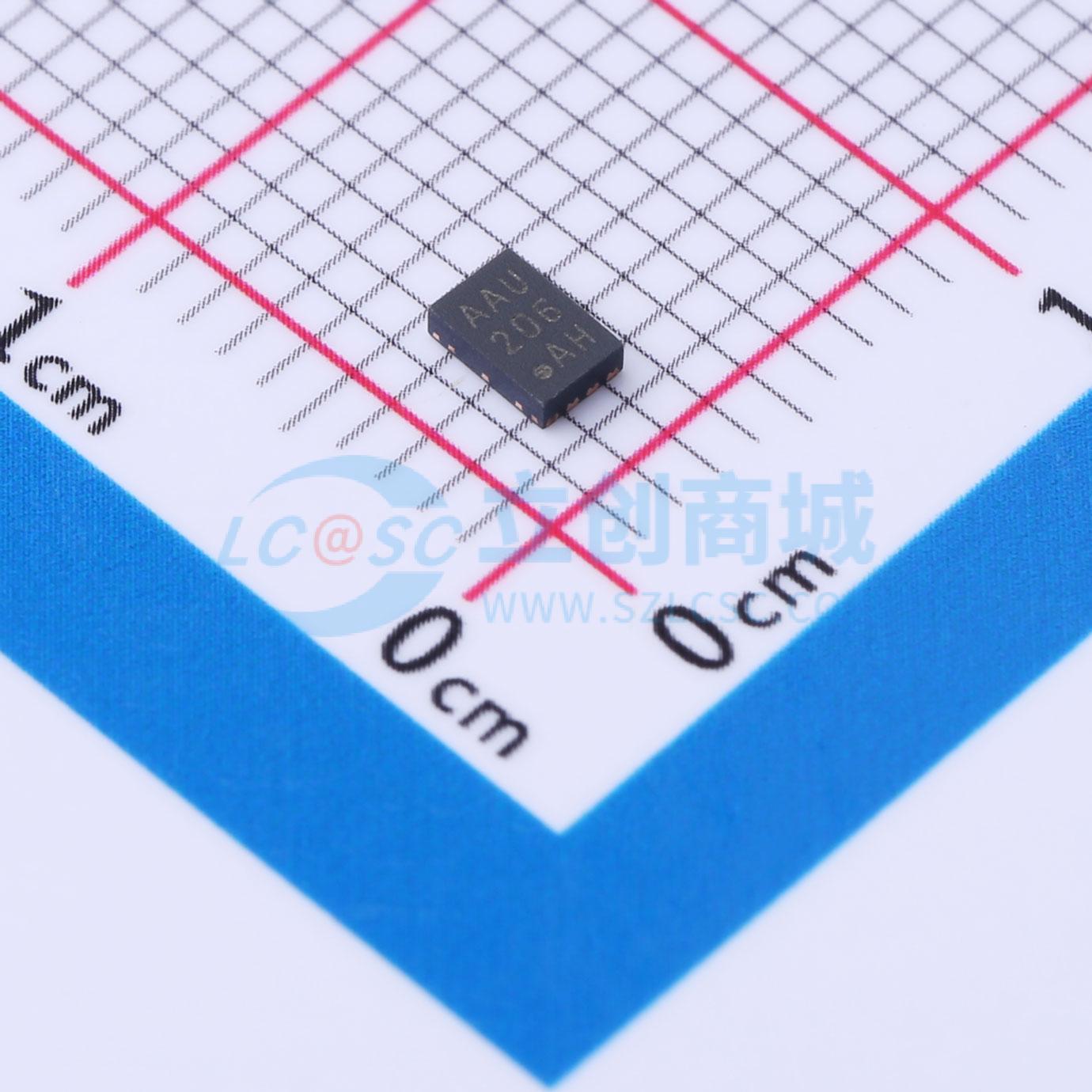

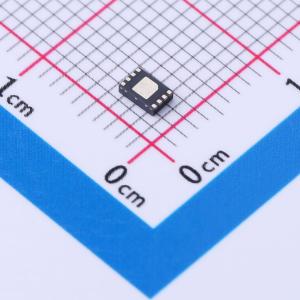

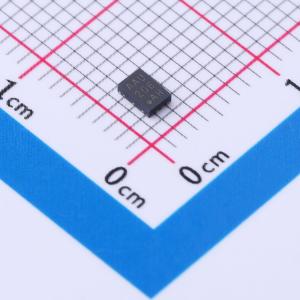

温馨提醒：图片仅供参考，商品以实物为准
MCP6N11T-100E/MNY
500 kHz、800 μA 仪表放大器
- 描述
- 微芯科技（Microchip）提供单通道MCP6N11仪表放大器（INA），该放大器带有使能/失调电压校准引脚（EN/CAL(overline)），并具备多种最小增益选项。它针对单电源工作进行了优化，具有轨到轨输入（无共模交越失真）和输出性能。通过两个外部电阻设置增益，可将增益误差和温度漂移降至最低
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP6N11T-100E/MNY
- 商品编号
- C623794
- 商品封装
- TDFN-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 115dB | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电压(Vos) | 350uV | |
| 带宽(-3db) | 35MHz | |
| 压摆率(SR) | 6V/us | |
| 输出电流 | 30mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 静态电流(Iq) | 800uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 2.7uV/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 输入电压噪声密度(eN) | 35nV/√Hz@100kHz | |
| 输入失调电流(Ios) | 1pA | |
| 单电源电压 | 1.8V~5.5V | |
| 电源纹波抑制比(PSRR) | 112dB | |
| 功能特性 | 外部电阻增益；使能/关断功能 | |
| 电压增益 | - | |
| 增益误差 | 1% |
应用领域
- 高侧电流传感器
- 惠斯通电桥传感器
- 具有电平转换的差分放大器
- 电源控制环路
