温馨提醒：图片仅供参考，商品以实物为准

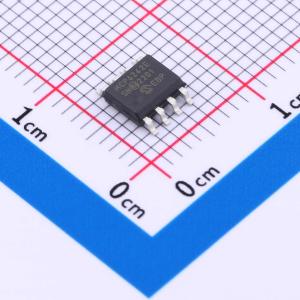

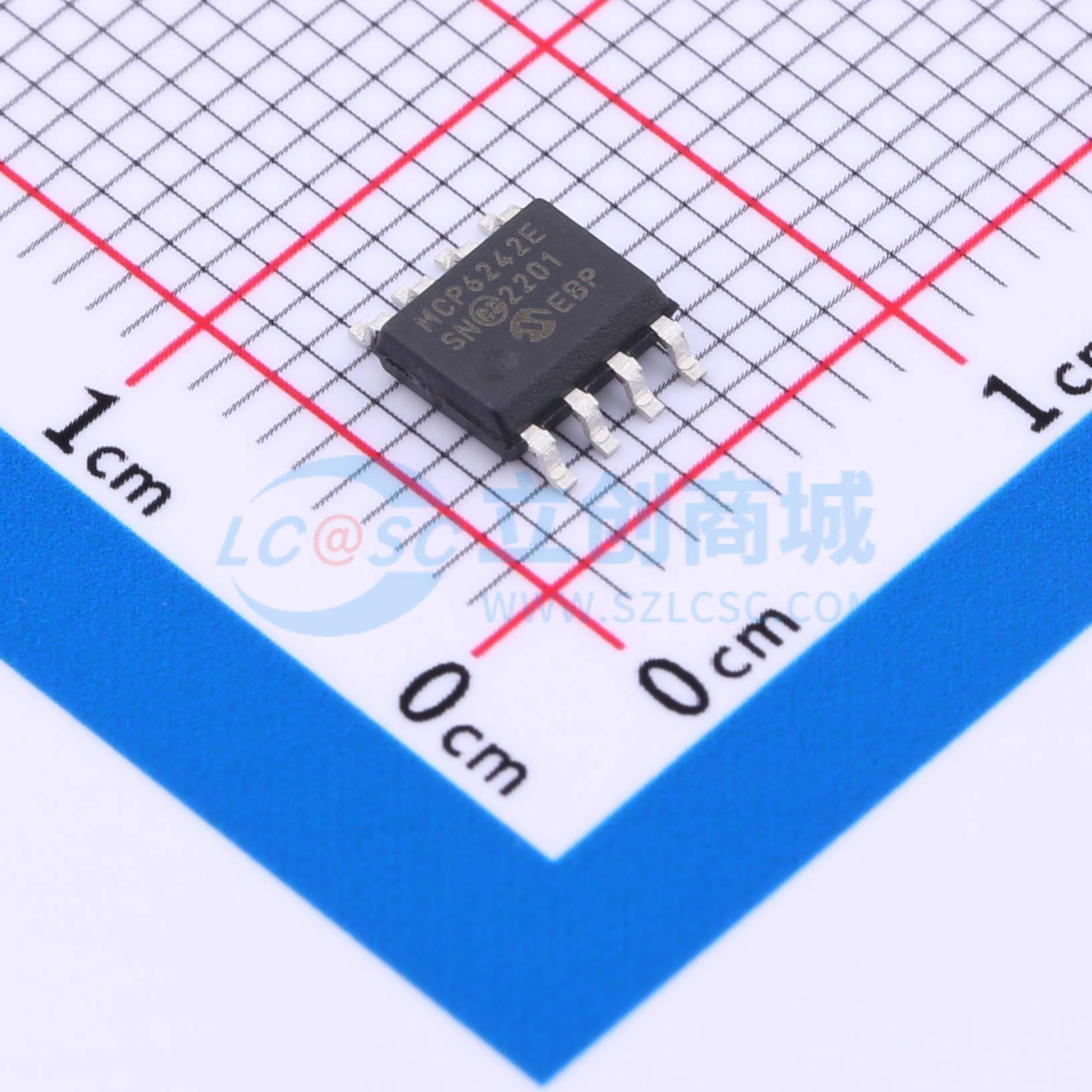

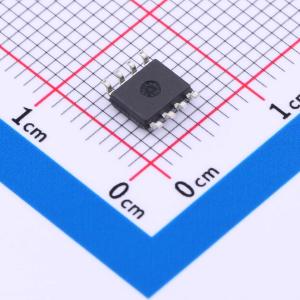

MCP6242T-E/SN
MCP6242T-E/SN
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 提供了宽带宽的静态电流。具有 550 kHz 的增益带宽积和 68°（典型值）的相位裕度。该系列可在低至 1.8V 的单电源电压下工作，同时消耗 50 μA（典型值）的静态电流。此外，支持轨到轨输入和输出摆幅，共模输入电压范围为 VDD + 300 mV 至 VSS-300 mV。这些运算放大器采用先进的 CMOS 工艺设计。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP6242T-E/SN
- 商品编号
- C623706
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 7V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 550kHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 300V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 45nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 75dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 50uA | |
| 输出电流 | 23mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V |
