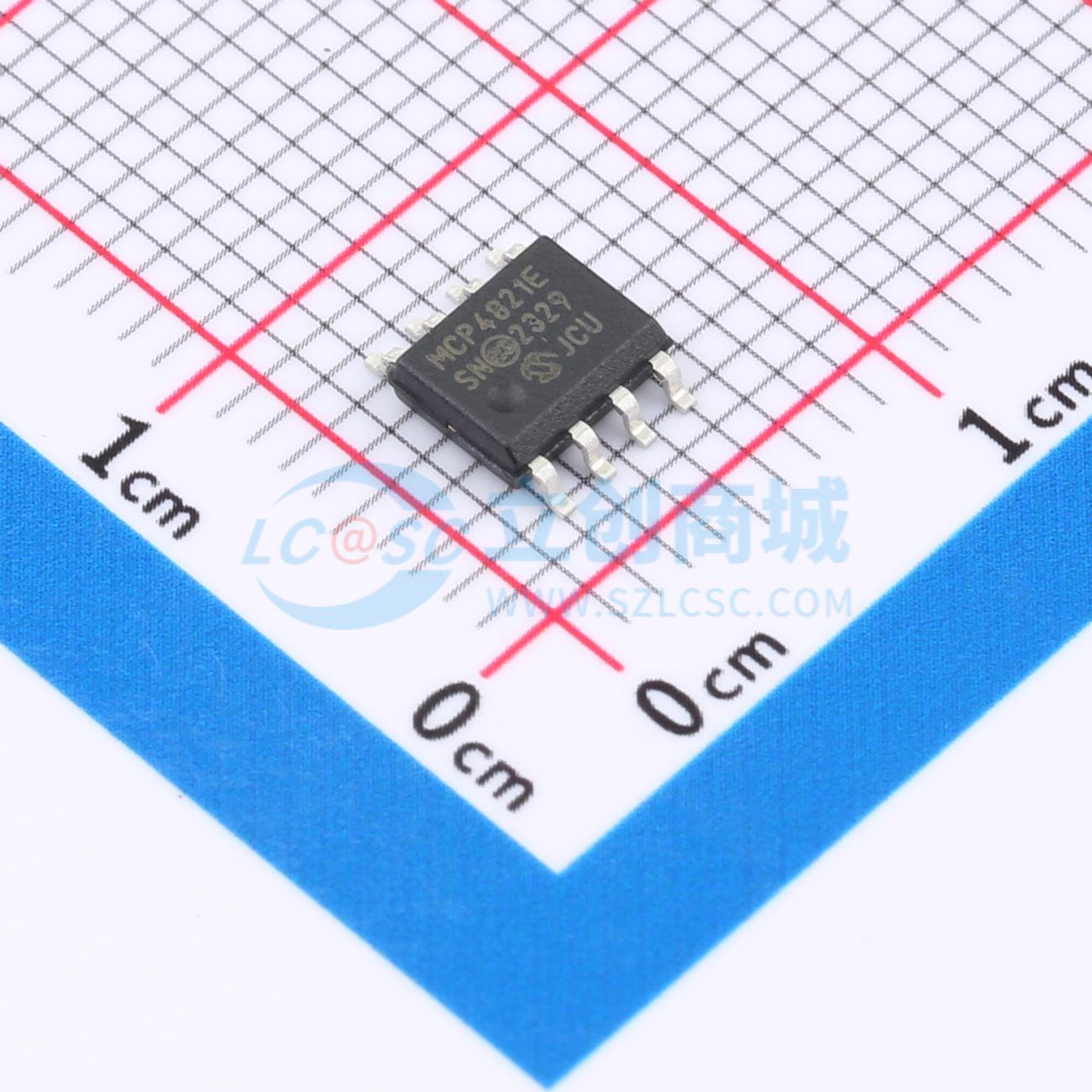

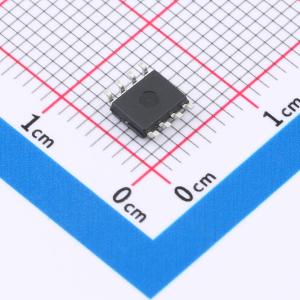

温馨提醒：图片仅供参考，商品以实物为准

MCP4821T-E/SN

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单通道 8 位、10 位和 12 位缓冲电压输出数模转换器 (DAC)，分别对应不同位数。设备采用 2.7V 至 5.5V 单电源供电，具有与 SPI 兼容的串行外设接口。具有高精度内部电压基准 (VREF = 2.048V)，用户可通过设置增益选择选项位将设备的满量程范围配置为 2.048V 或 4.096V。可通过设置配置寄存器位或使用 SHDN 引脚在活动或关断模式下运行
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP4821T-E/SN
商品编号: C623652
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.56克(g)

商品参数

商品概述

MCP4801/4811/4821 器件分别为单通道 8 位、10 位和 12 位缓冲电压输出数模转换器（DAC）。这些器件采用 2.7V 至 5.5V 单电源供电，具备与 SPI 兼容的串行外设接口。这些器件拥有高精度内部电压基准（VREF = 2.048V）。用户可通过设置增益选择选项位（增益为 1 或 2）将器件的满量程范围配置为 2.048V 或 4.096V。通过设置配置寄存器位或使用 SHDN 引脚，可使器件工作在正常模式或关断模式。在关断模式下，包括输出放大器在内的大部分内部电路会关闭以节省功耗，同时放大器输出（VOUT）级被配置为呈现已知的高阻输出负载（典型值为 500 kΩ）。这些器件包含双缓冲寄存器，允许使用 LDAC 引脚对 DAC 输出进行同步更新。此外，这些器件还集成了上电复位（POR）电路，以确保可靠上电。这些器件采用电阻串架构，具有低微分非线性（DNL）误差、低比率温度系数和快速建立时间等固有优势。这些器件的工作温度范围扩展至 +125℃。这些器件可为需要对信号（如温度、压力和湿度）进行校准或补偿的消费类和工业应用提供高精度、低噪声性能。 MCP4801/4811/4821 器件提供 PDIP、SOIC、MSOP 和 DFN 封装。

商品特性

MCP4801：8 位电压输出 DAC
MCP4811：10 位电压输出 DAC
MCP4821：12 位电压输出 DAC
轨到轨输出
支持 20 MHz 时钟的 SPI 接口
利用 LDAC 引脚同步锁存 DAC 输出
4.5 μs 快速建立时间
可选单位增益或 2 倍增益输出
2.048V 内部电压基准
50 ppm/℃ VREF 温度系数
2.7V 至 5.5V 单电源供电
扩展温度范围：-40℃ 至 +125℃

应用领域

设定点或偏移调整
传感器校准
精密可选电压基准
便携式仪器（电池供电）
光通信设备校准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	1
	接口类型	SPI
	工作电压	2.7V~5.5V
	稳定时间	4.5us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	2LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源	内置
	基准电压源温漂	50ppm/℃
	数据速率	20MHz
	静态电流	300nA
