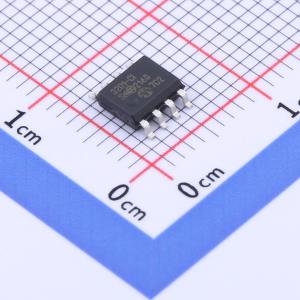

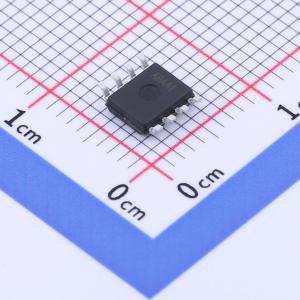

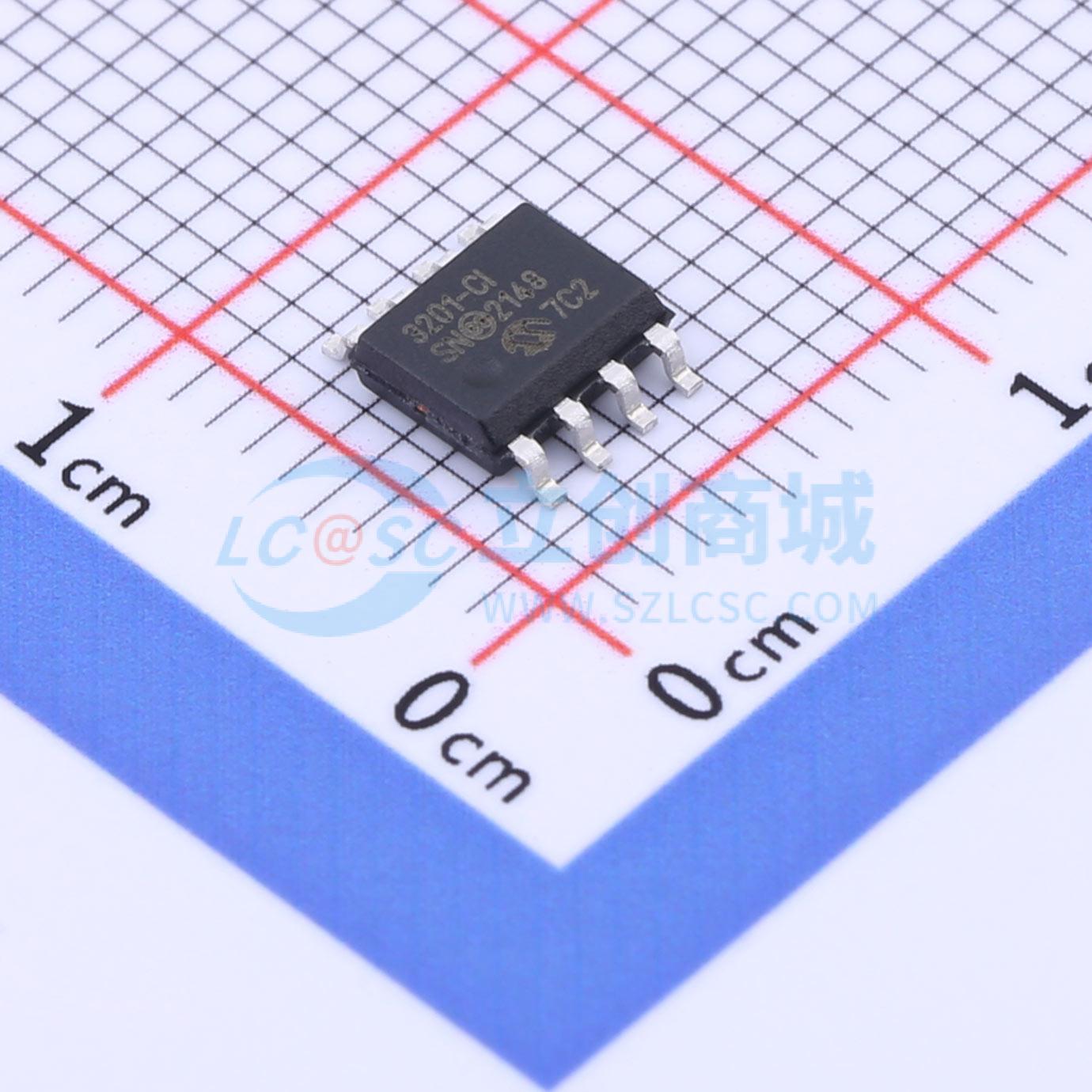

温馨提醒：图片仅供参考，商品以实物为准

MCP3201T-CI/SN

2.7V 12位带SPI串行接口的A/D转换器

描述: 该设备是逐次逼近型12位模数（A/D）转换器，带有板载采样和保持电路。该设备提供单个伪差分输入。差分非线性（DNL）规定为±1 LSB，积分非线性（INL）有±1 LSB和±2 LSB版本。与该设备的通信使用与SPI协议兼容的简单串行接口完成。该设备能够在1.6MHz的时钟速率下实现高达100 ksps的采样率。该设备可在较宽的电压范围（2.7V-5.5V）内工作。低电流设计允许典型待机和工作电流分别仅为500nA和300μA。该设备提供8引脚MSOP、PDIP、TSSOP和150密耳SOIC封装。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP3201T-CI/SN
商品编号: C623230
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.24克(g)

商品参数

商品概述

一款逐次逼近型12位模数（A/D）转换器，内置采样保持电路。它提供单路伪差分输入。差分非线性（DNL）规定为±1 LSB，积分非线性（INL）有±1 LSB（MCP3201 - B）和±2 LSB（MCP3201 - C）两种版本。采用与SPI协议兼容的简单串行接口进行通信。在1.6 MHz的时钟速率下，采样率最高可达100 ksps。工作电压范围宽（2.7V - 5.5V）。低电流设计使得典型待机电流和工作电流分别仅为500 nA和300 μA。提供8引脚MSOP、PDIP、TSSOP和150 mil SOIC封装。

商品特性

12位分辨率
最大±1 LSB差分非线性
最大±1 LSB积分非线性（MCP3201 - B）
最大±2 LSB积分非线性（MCP3201 - C）
片上采样保持
SPI串行接口（模式0,0和1,1）
单电源供电：2.7V - 5.5V
VDD = 5V时，最大采样率100 ksps
VDD = 2.7V时，最大采样率50 ksps
低功耗CMOS技术
典型待机电流500 nA，最大2 μA
5V供电时，最大工作电流400 μA
工业温度范围：-40°C至+85°C
8引脚MSOP、PDIP、SOIC和TSSOP封装

应用领域

传感器接口
过程控制
数据采集
电池供电系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	100kHz
	通道数	1
	工作电压	2.7V~5.5V
	接口类型	SPI

	属性	参数值
	差分输入	是
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	ADC架构	SAR
	静态电流	500nA
