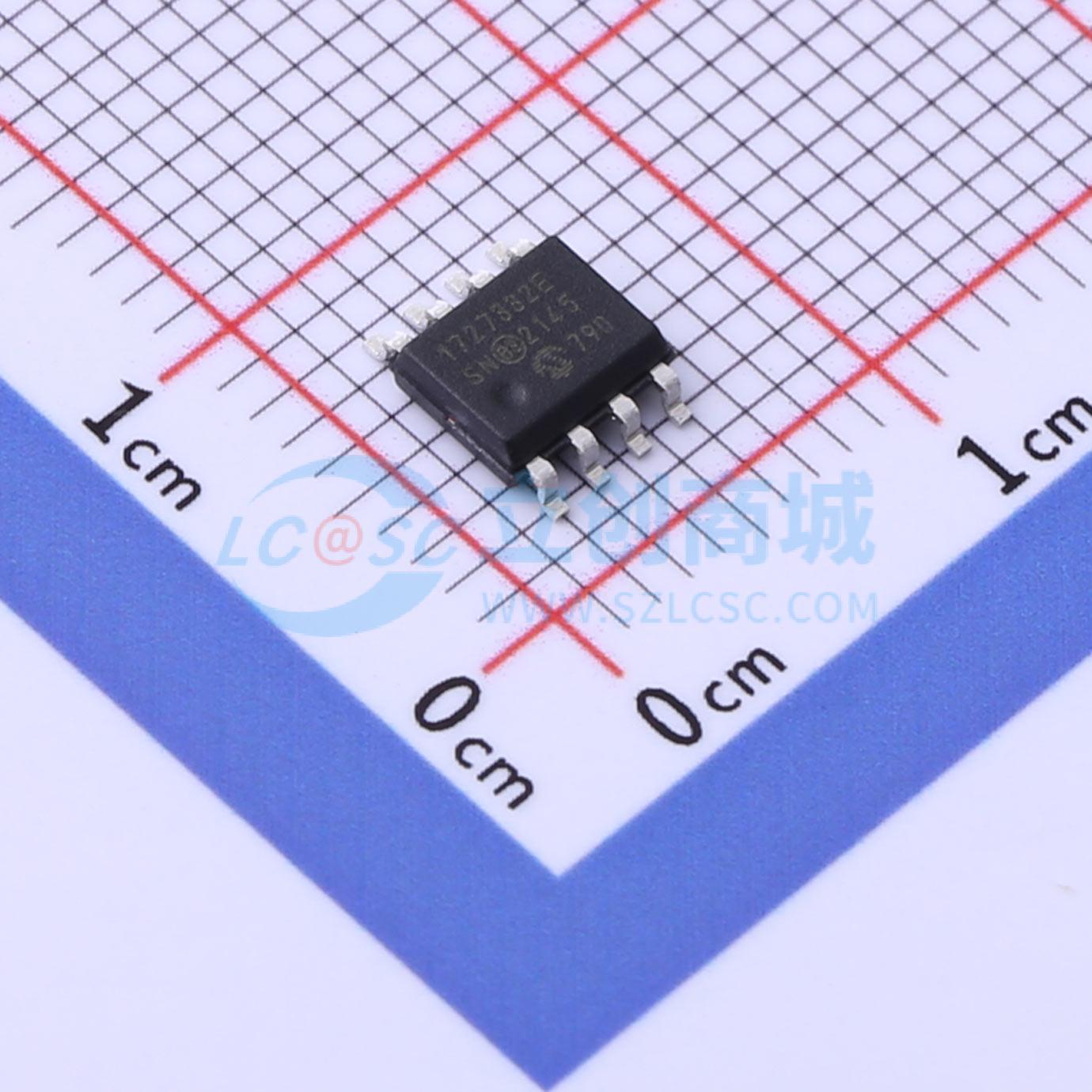

MCP1727T-3302E/SN

一款1.5A低压差（LDO）线性稳压器，采用超小封装，可提供高电流和低输出电压。有固定（或可调）输出电压版本，输出电压范围为0.8V至5.0V。1.5A的输出电流能力与低输出电压能力相结合，使其成为对高电流有需求的新型低于1.8V输出电压LDO应用的理想选择。

使用陶瓷输出电容时性能稳定，陶瓷电容本质上可降低输出噪声，并减小整个稳压器解决方案的尺寸和成本。仅需1μF的输出电容即可使LDO稳定。

采用CMOS结构，在整个输入电压范围内，静态电流通常小于120μA，这使其在对高输出电流有要求的便携式计算应用中颇具吸引力。关断时，静态电流可降至小于0.1μA。

内部会对缩放后的输出电压进行监测，当输出电压处于稳压值的92%（典型值）范围内时，会提供电源正常（PWRGD）输出。可在CDELAY引脚上使用外部电容，将延迟时间从200μs调整至300ms。

过温保护和短路限流功能在系统故障时为LDO提供额外保护。

• 1.5A输出电流能力
• 输入工作电压范围：2.3V至6.0V
• 可调输出电压范围：0.8V至5.0V
• 标准固定输出电压：- 0.8V、1.2V、1.8V、2.5V、3.0V、3.3V、5.0V
• 其他固定输出电压选项可按需提供
• 低压差：1.5A时典型值为330mV
• 典型输出电压容差：0.5%
• 使用1.0μF陶瓷输出电容时性能稳定
• 对负载瞬变响应迅速
• 低电源电流：120μA（典型值）
• 低关断电源电流：0.1μA（典型值）
• 电源正常输出的延迟时间可调
• 短路限流和过温保护
• 3x3 DFN - 8和SOIC - 8封装可选

• 高速驱动芯片组电源
• 网络背板卡
• 笔记本电脑
• 网络接口卡
• 掌上电脑
• 2.5V至1.XV稳压器
