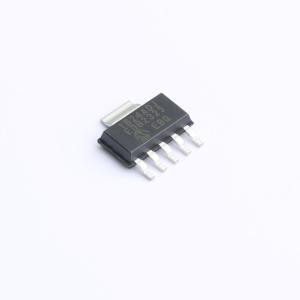

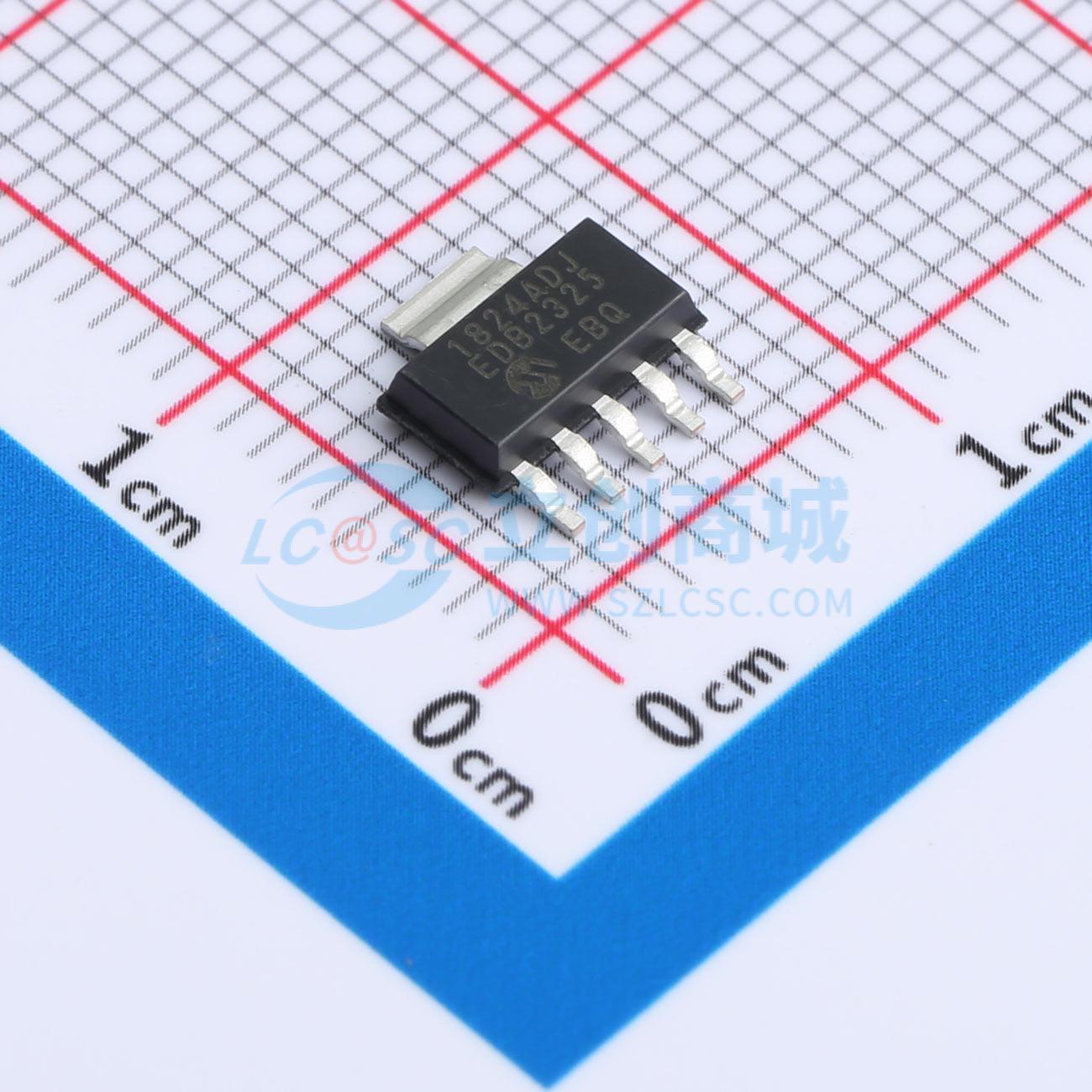

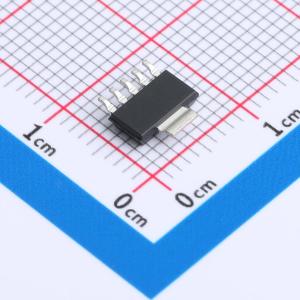

MCP1824T-ADJE/DC

MCP1824/MCP1824S是一款300毫安低压差（LDO）线性稳压器，提供高电流和低输出电压。MCP1824有固定或可调输出电压版本，输出电压范围为0.8V至5.0V。300毫安的输出电流能力加上低输出电压能力，使得MCP1824成为需要高电流的新低于1.8V输出电压LDO应用的良好选择。MCP1824S是三引脚固定电压版本。

MCP1824/MCP1824S使用陶瓷输出电容稳定，这些电容本身提供了较低的输出噪声，并减小了整个稳压器解决方案的尺寸和成本。仅需1 μF的输出电容即可稳定LDO。

采用CMOS结构，MCP1824/MCP1824S在整个输入电压范围内消耗的静态电流通常小于120 μA，使其适用于需要高输出电流的便携式计算应用。MCP1824版本具有关断（SHDN）引脚。当关断时，静态电流减少到小于0.1 μA。

在MCP1824固定输出版本中，缩小比例的输出电压被内部监测，并在输出处于调节值的92%以内时提供电源良好（PWRGD）输出。PWRGD延迟在内部固定为110 μs（典型值）。

过温保护和短路电流限制功能为LDO在系统故障条件下提供了额外的保护。

• 输出电流能力：300 mA
• 输入工作电压范围：2.1V 至 6.0V
• 可调输出电压范围：0.8V 至 5.0V（仅 MCP1824）
• 标准固定输出电压：0.8V、1.2V、1.8V、2.5V、3.0V、3.3V、5.0V
• 其他固定输出电压选项可根据需求提供
• 低 dropout 电压：典型值为 200 mV（在 300 mA 时）
• 典型输出电压容差：0.4%
• 稳定的 1.0 μF 陶瓷输出电容
• 快速响应负载瞬变
• 低电源电流：120 μA（典型值）
• 低关断电源电流：0.1 μA（典型值）（仅 MCP1824）
• 固定延迟的电源良好输出（仅 MCP1824）
• 短路电流限制和过温保护
• 5 引脚塑料 SOT-223、SOT-23 封装选项（MCP1824）
• 3 引脚塑料 SOT-223 封装选项（MCP1824S）

• 高速驱动器芯片组电源
• 网络背板卡
• 笔记本电脑
• 网络接口卡
• 掌上电脑
• 2.5V 到 1.XV 调压器
