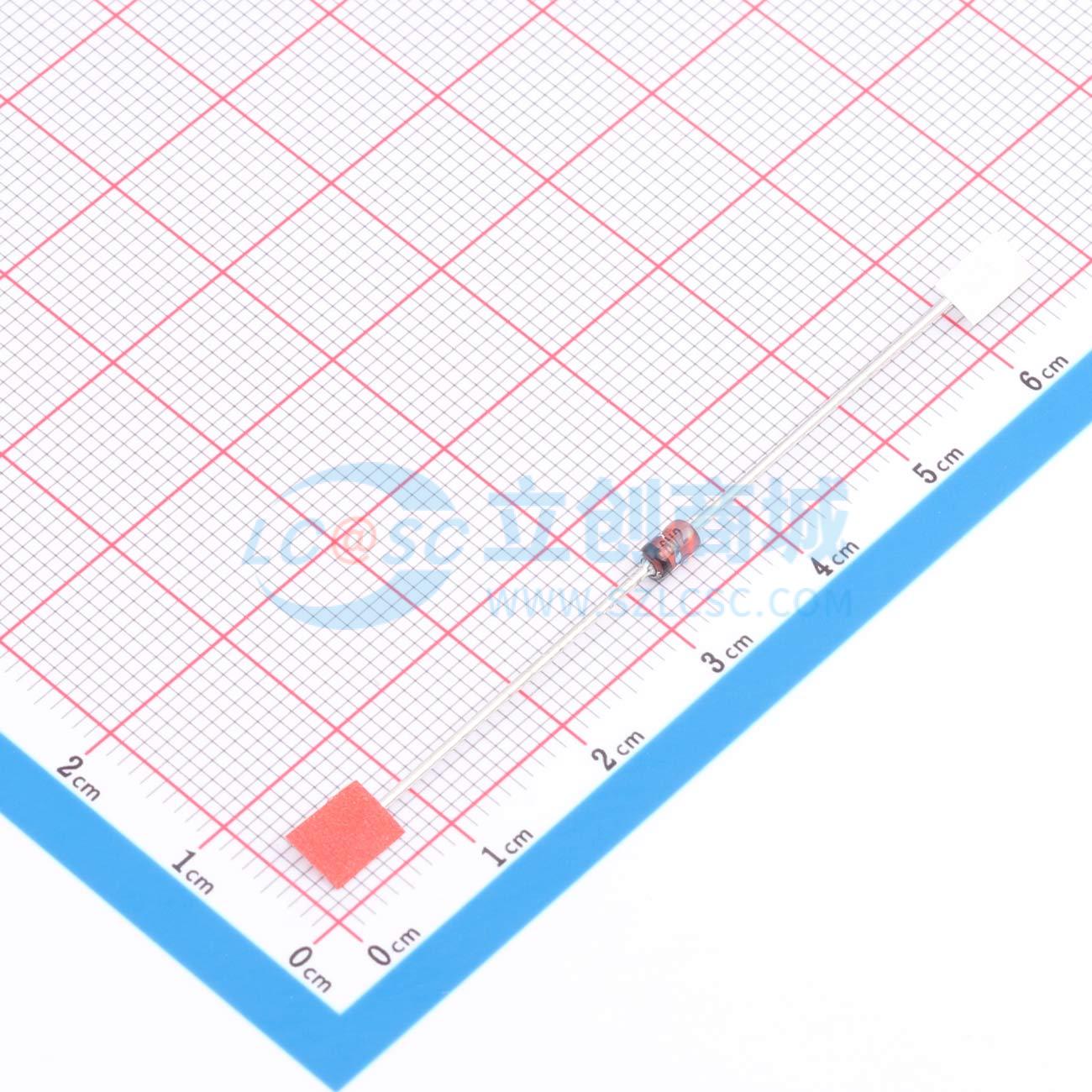

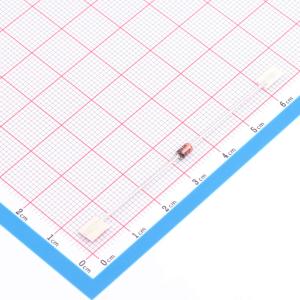

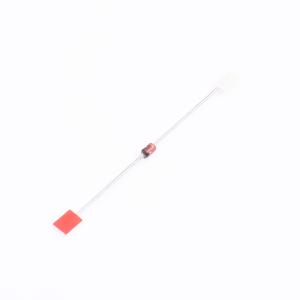

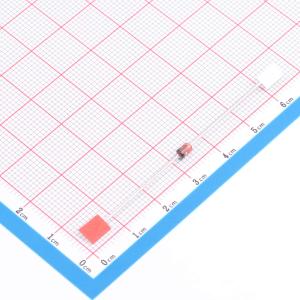

BZX85C6V2-TAP
硅平面功率齐纳二极管，适用于高功率稳压和限幅电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- BZX85C6V2-TAP
- 商品编号
- C5604276
- 商品封装
- DO-204AL(DO-41)
- 包装方式
- -
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 稳压二极管 | |
| 二极管配置 | 1个独立式 | |
| 稳压值(标称值) | 6.2V | |
| 反向电流(Ir) | 1uA@3V | |
| 稳压值(范围值) | 5.8V~6.6V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 1.3W | |
| 阻抗(Zzt) | 4Ω | |
| 阻抗(Zzk) | 300Ω | |
| 工作结温范围 | -55℃~+175℃ | |
| 精度 | - |
商品特性
- 硅平面功率齐纳二极管
- 用于高功率额定值的稳定和限幅电路
- 齐纳电压根据国际E 24标准分级；用“B”替换后缀“C”可实现±2%的公差
应用领域
- 电压稳定
