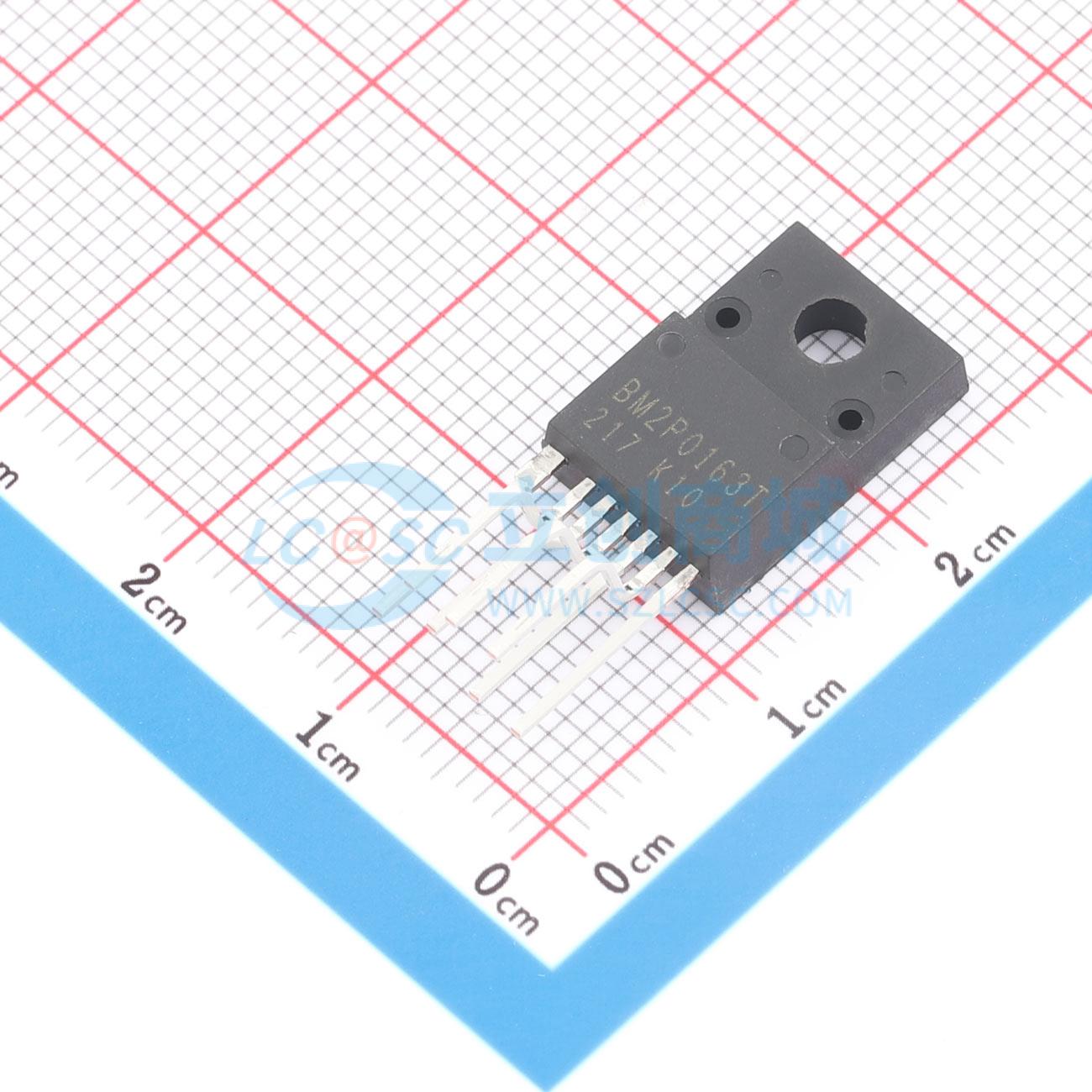

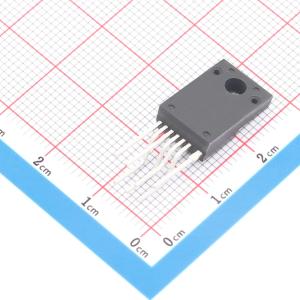

BM2P0163T-Z
隔离式PWM DC/DC转换器IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ROHM的BM2P0163T-Z是一款PWM类型的DC/DC转换器IC,支持隔离和非隔离设备。它具有内置的650V启动电路和开关MOSFET,适用于低功耗电气转换器。该IC支持宽输入电压范围（8.9V至26.0V）,开关频率为65kHz,工作温度范围为-40°C至+105°C。内置的频率跳跃功能和突发模式操作有助于降低EMI和轻载时的功耗。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BM2P0163T-Z
- 商品编号
- C5597591
- 商品封装
- TO-220-7M
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8.9V~26V | |
| 开关频率 | 60kHz~70kHz | |
| 耗散功率(Pd) | 1.5W |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 75% | |
| 晶体管耐压 | 650V | |
| 特性 | 欠压保护(UVP)；过热保护(OTP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+105℃ | |
| 反馈方式 | 副边反馈 |
商品概述
用于交直流转换的脉宽调制（PWM）型直流-直流转换器，为所有需要电源插座的产品提供了理想的系统解决方案。这些集成电路（IC）支持隔离和非隔离设备，可简化各类低功耗电气转换器的设计。 内置的650 V启动电路有助于降低功耗。 通过外部连接用于开关的电流检测电阻器，可灵活设计电源。由于采用电流模式控制，每个周期都会限制电流，并且在带宽和瞬态响应方面表现出色。开关频率通过固定方式设定为65 kHz。在轻载情况下，频率会降低，从而实现高效率。内置的跳频功能还有助于降低电磁干扰（EMI）。内置的650 V开关MOSFET使设计变得简单。
商品特性
- 脉宽调制（PWM）电流模式方法
- 跳频功能
- 轻载时的间歇工作模式
- 频率降低功能
- 内置650 V启动电路
- 内置650 V开关MOSFET
- 电源电压（VCC）欠压锁定（UVLO）
- 电源电压（VCC）过压保护（OVP）
- 软启动功能
- 反馈（FB）过载保护（OLP）
- 每个周期的过流检测功能
- 过流检测交流电压补偿功能
- 源极（SOURCE）引脚开路保护功能
- 源极（SOURCE）引脚短路保护功能
- 源极（SOURCE）引脚前沿消隐功能
应用领域
- 交流适配器
- 家用电器（如吸尘器、加湿器、空气净化器、空调、感应加热（IH）烹饪加热器和电饭煲）
