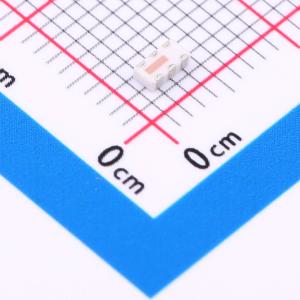

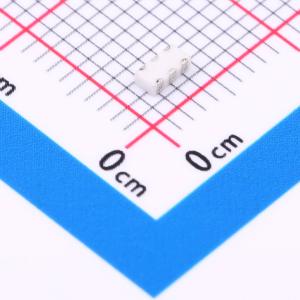

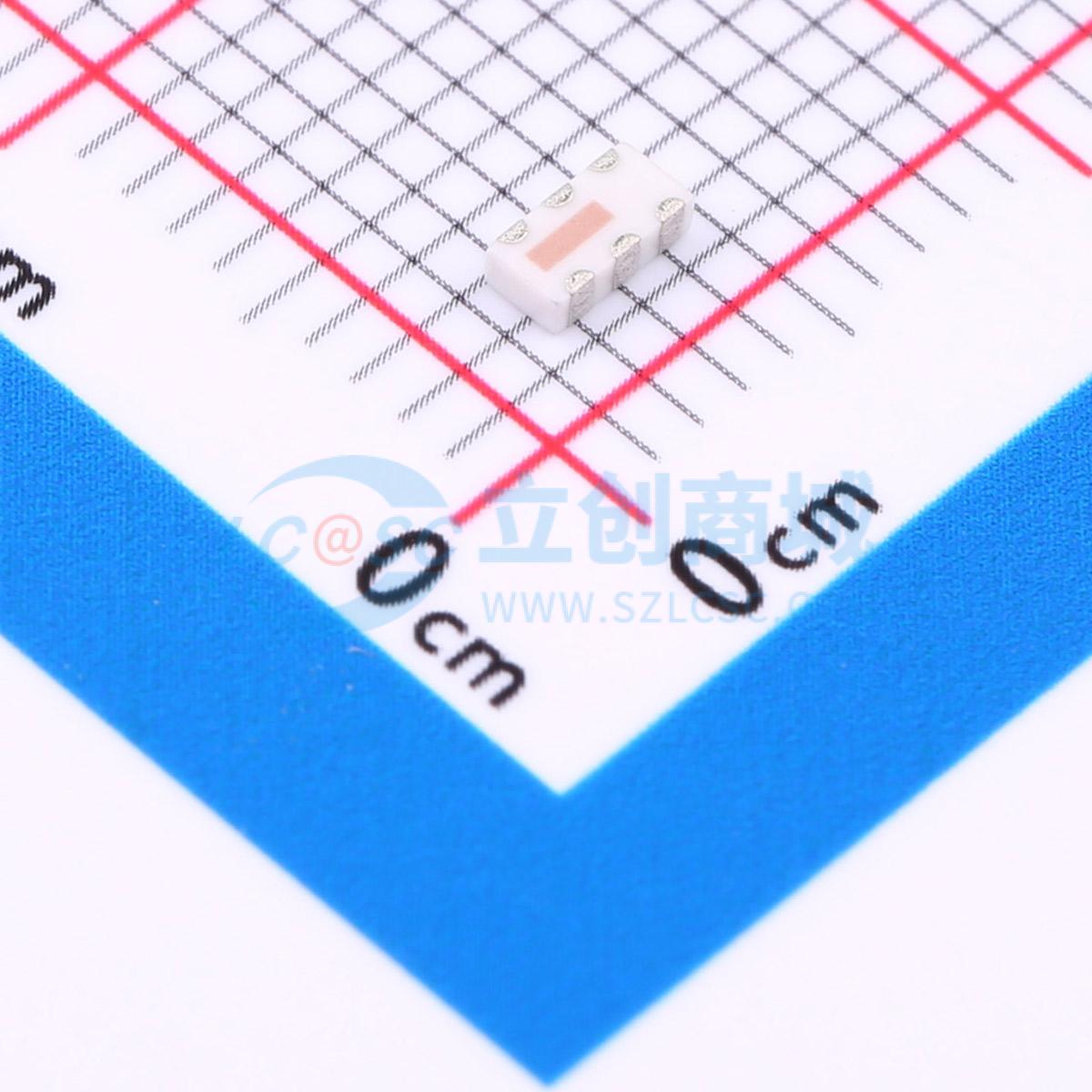

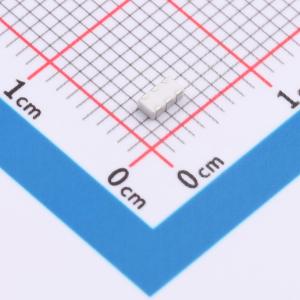

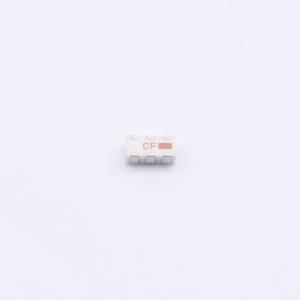

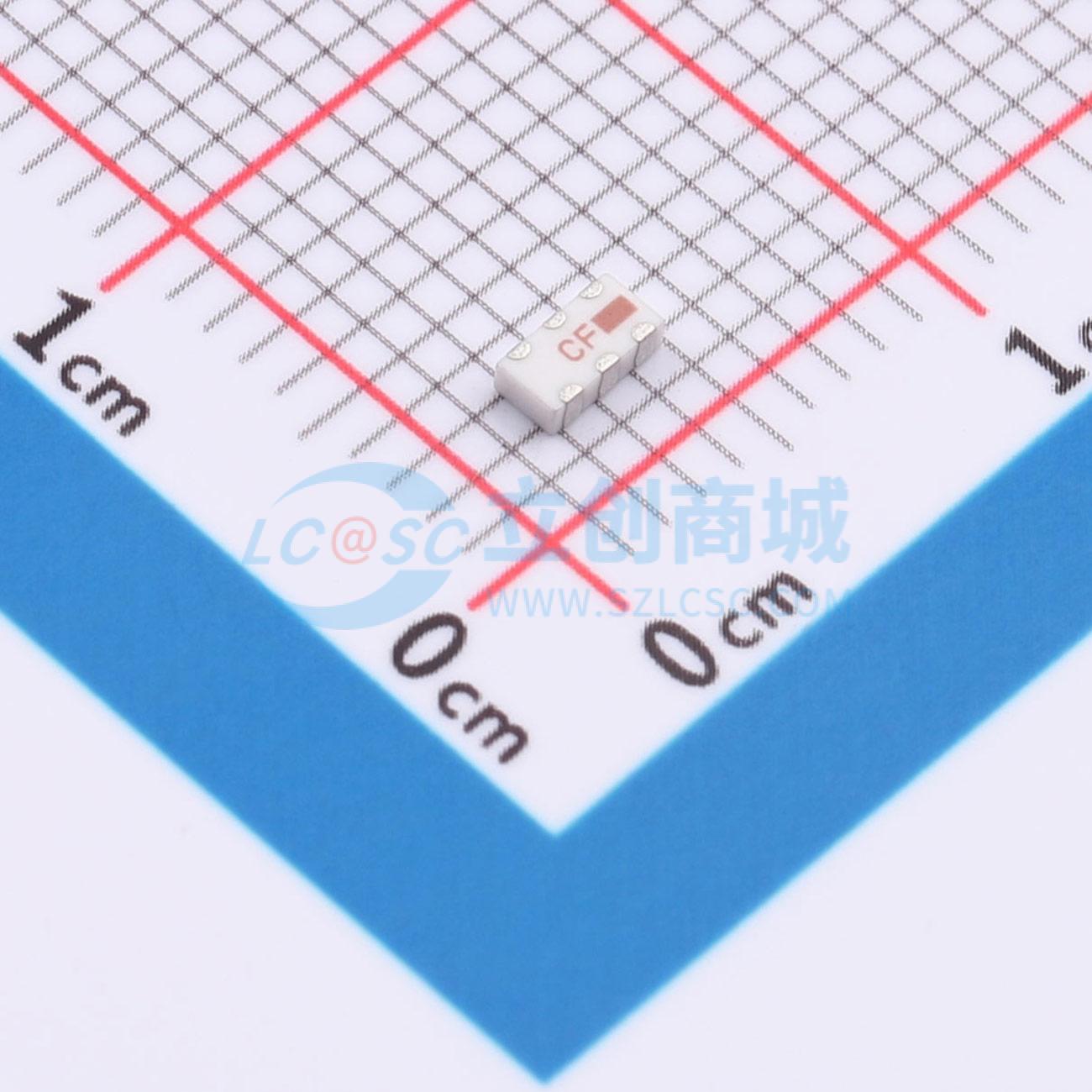

BDCN-17-25+
双向耦合器，50Ω，17dB耦合，824至2525MHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 四端口双向耦合器，适用于824到2525MHz的宽频带，具有优秀的VSWR和小尺寸密封设计。
- 品牌名称
- Mini-Circuits
- 商品型号
- BDCN-17-25+
- 商品编号
- C5595983
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF耦合器 | |
| 频率 | 824MHz~2.525GHz | |
| 耦合系数 | 17dB | |
| 插入损耗 | 0.6dB | |
| 回波损耗 | 13dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+100℃ | |
| 长度 | 3.2mm | |
| 宽度 | 1.6mm | |
| 高度 | 0.89mm |
商品特性
- 四端口耦合器
- 宽带，824至2525 MHz
- 出色的电压驻波比（VSWR），所有端口典型值为1.2:1
- 超小尺寸，密封封装
- 随温度变化的波动极小
- 受美国专利7,049,905保护
- 在1.0瓦射频输入功率下，输入到输出的直流电流最大为0.5A
