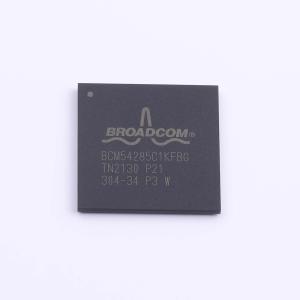

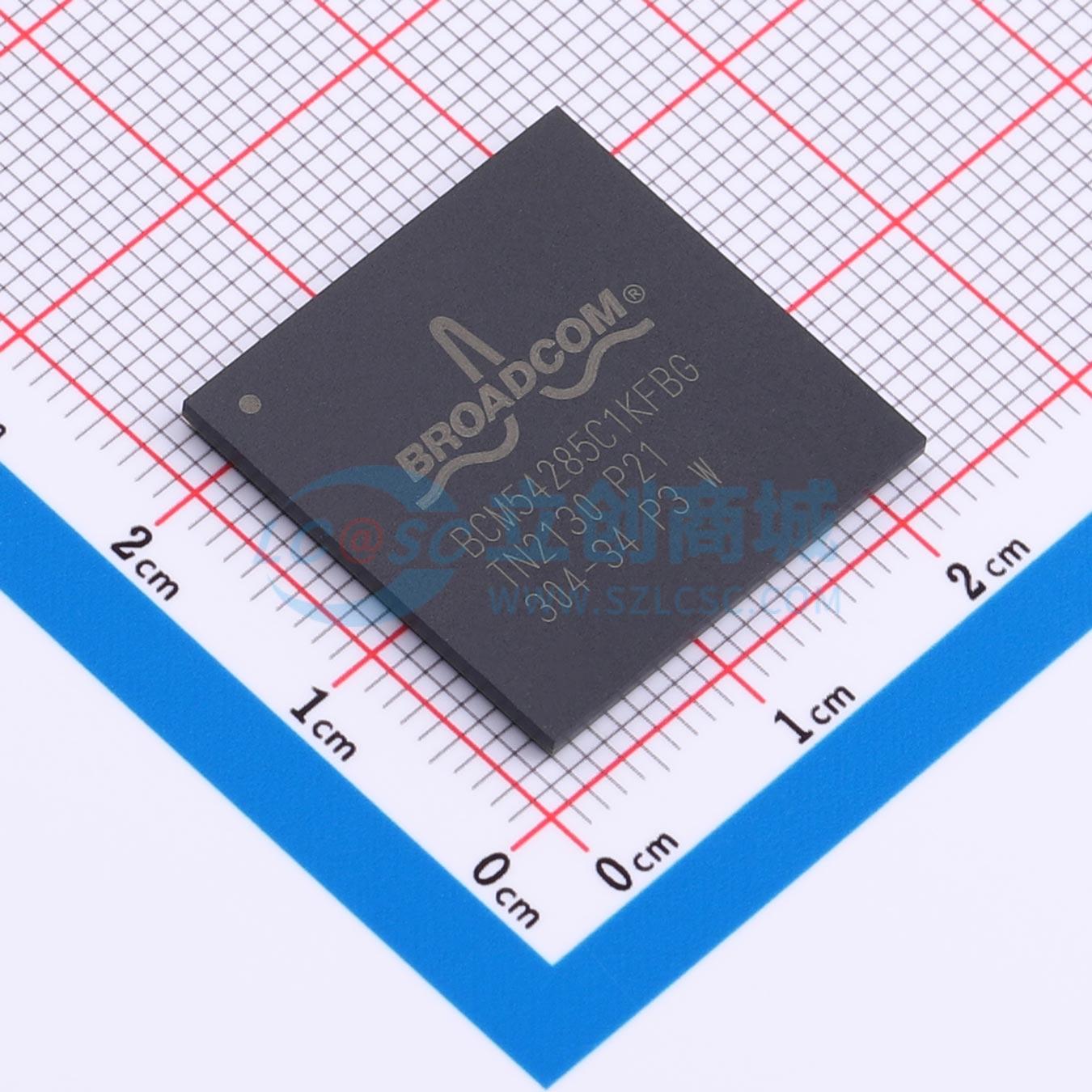

BCM54285C1KFBG

博通BCM54285是一款完全集成的八通道千兆收发器，支持节能以太网（EEE）、同步以太网（SyncE）和IEEE 1588v2标准。 MDI双绞线收发器由八个三速10/100/1000BASE - T以太网收发器或八个QSGMII到光纤（100BASE - FX、1000BASE - X或SGMII - 从设备）接口组成。 在铜缆模式下，PHY为10BASE - T、100BASE - TX、1000BASE - T执行所有物理层（PHY）功能，并适用于标准5类非屏蔽双绞线。 在QSGMII到光纤模式下，PHY为100BASE - FX、1000BASE - X和SGMII - 从设备执行所有物理层功能。 BCM54285设计符合QSGMII行业标准。 BCM54285基于博通成熟的数字信号处理器技术，将数字自适应均衡器、ADC、锁相环（PLL）、线路驱动器、编码器、解码器、回波消除器、串扰消除器以及所有其他所需的支持电路集成到单个单片CMOS芯片中。 BCM54285设计用于在最坏情况下的5类电缆系统中可靠运行，它会自动与线路另一端的任何收发器协商以确定工作速度。PHY还可以评估双绞线布线的状况，以确保布线能够支持千兆速度运行，并检测和纠正最常见的布线问题。该设备会持续监控布线和对端收发器，如果检测到可靠运行存在潜在问题，会向系统发出警报。

• QSGMII接口
• 支持符合IEEE 802.3标准的铜缆线路接口：
  • 1000BASE - T
  • 100BASE - TX
  • 10BASE - T
• 支持以下光纤线路接口：
  • 1000BASE - X
  • 100BASE - FX
  • SGMII - 从设备
• 集成双绞线终端电阻
• 符合IEEE 802.3az标准（EEE）
  • 支持原生EEE MAC
  • 使用AutogrEEEn模式支持传统非EEE MAC
• 以太网线速运行
• 电缆系统诊断，可检测电缆系统故障
• 符合IEEE 1588v2标准
  • 单步时钟
  • 片上时间戳
• 支持ITU - T Y.1731延迟测量
  • 片上时间戳
  • 双向单路和双路测量
• 支持Sync_E
  • 两个恢复时钟
  • 两个恢复时钟锁定输出
• 支持16 KB数据包的巨型帧
• 3.3V数字I/O
• 仅支持两个电源（1.0V和3.3V）
• 线路侧和交换机侧环回
• 双MDIO支持，降低延迟
• 可编程LED
• 强大的电缆ESD（CESD）耐受性
• 低EMI辐射
• IEEE 1149.1和1149.6（ACJTAG）边界扫描

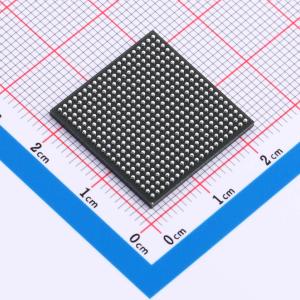

• 封装：21 mm × 21 mm 400球FBGA

高密度千兆以太网（GbE）交换机和路由器。
