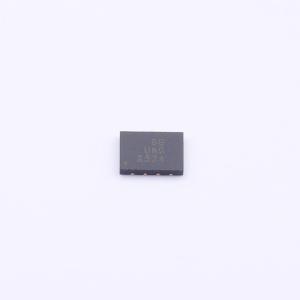

AT25FF321A-MBUN-T实物图

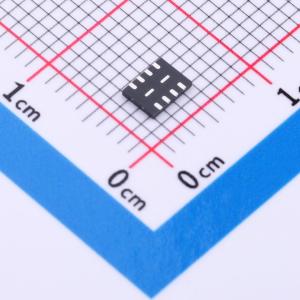

  • AT25FF321A-MBUN-T商品缩略图
  • AT25FF321A-MBUN-T商品缩略图
  • AT25FF321A-MBUN-T商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AT25FF321A-MBUN-T

支持多I/O,32 Mbit、1.65V-3.6V SPI串行闪存

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
特性:电压范围:1.65 V-3.6 V。 32-Mbit闪存,与串行外设接口(SPI)兼容。 支持SPI模式0和3。 支持单输入/输出操作(1-1-1)。 支持双输出操作 (1-1-2)。 支持四输出操作 (1-1-4)
商品型号
AT25FF321A-MBUN-T
商品编号
C5591120
商品封装
UDFN-8(3x4)​
包装方式
编带
商品毛重
0.52克(g)

商品参数

属性参数值
商品目录NOR FLASH
接口类型SPI
存储容量32Mbit
时钟频率(fc)133MHz
工作电压1.65V~3.6V
属性参数值
待机电流26uA
擦写寿命100000次
数据保留 - TDR(年)20年
工作温度-40℃~+85℃
功能特性硬件写保护;绝对写保护;写使能锁存;软件写保护;上电复位

商品特性

  • 工作电压范围:1.65 V - 3.6 V
  • 32 Mbit闪存容量
  • 兼容串行外设接口(SPI)
  • 支持SPI模式0和3
  • 支持单输入/输出操作(1-1-1)
  • 支持双输出操作(1-1-2)
  • 支持四输出操作(1-1-4)
  • 支持四输入/输出操作(1-4-4)
  • 支持就地执行(XiP)操作(1-4-4, 0-4-4)
  • 最高133 MHz工作频率
  • 时钟到输出延迟为8 ns
  • 针对代码和数据存储应用优化的灵活擦除架构
  • 统一的4 kByte块擦除
  • 统一的32 kByte块擦除
  • 统一的64 kByte块擦除
  • 全芯片擦除
  • 灵活的非易失性块保护
  • 1个128字节工厂编程的标识符
  • 3个128字节一次性可编程(OTP)安全寄存器
  • 灵活的编程功能
  • 字节/页编程(1至256字节)
  • 顺序编程模式能力
  • 擦除/编程挂起与恢复
  • 软件控制的复位和终止命令
  • 硬件复位选项(通过HOLD(上划线)引脚)
  • JEDEC硬件复位
  • 非易失性状态寄存器配置选项
  • JEDEC标准制造商和设备ID读取方法
  • 串行闪存可发现参数(SFDP)版本1.6
  • 低功耗:
  • 26 μA待机电流(典型值)
  • 7 μA深度掉电(DPD)电流(典型值)
  • 5 - 7 nA超深度掉电(UDPD)电流(典型值)
  • 8.3 mA有效读取电流(1-1-1 — 104 MHz)
  • 9.2 mA编程电流
  • 10.2 mA擦除电流
  • 用户可配置和自动I/O引脚驱动电平
  • 耐久性:100,000次编程/擦除循环
  • 数据保持:20年
  • 工作温度范围:-40℃ 至 +85℃
  • 行业标准绿色(无铅/无卤化物/RoHS兼容)封装选项
  • 8引脚SOIC(150-mil)
  • 8引脚SOIC(208-mil)
  • 8焊盘超薄DFN(5 × 6 × 0.6 mm)
  • 8焊盘超薄小外形无引脚USON(3 × 4 × 0.55 mm)
  • 12球WLCSP(3 × 2 × 3球阵列)
  • 晶圆形式裸片(DWF)
