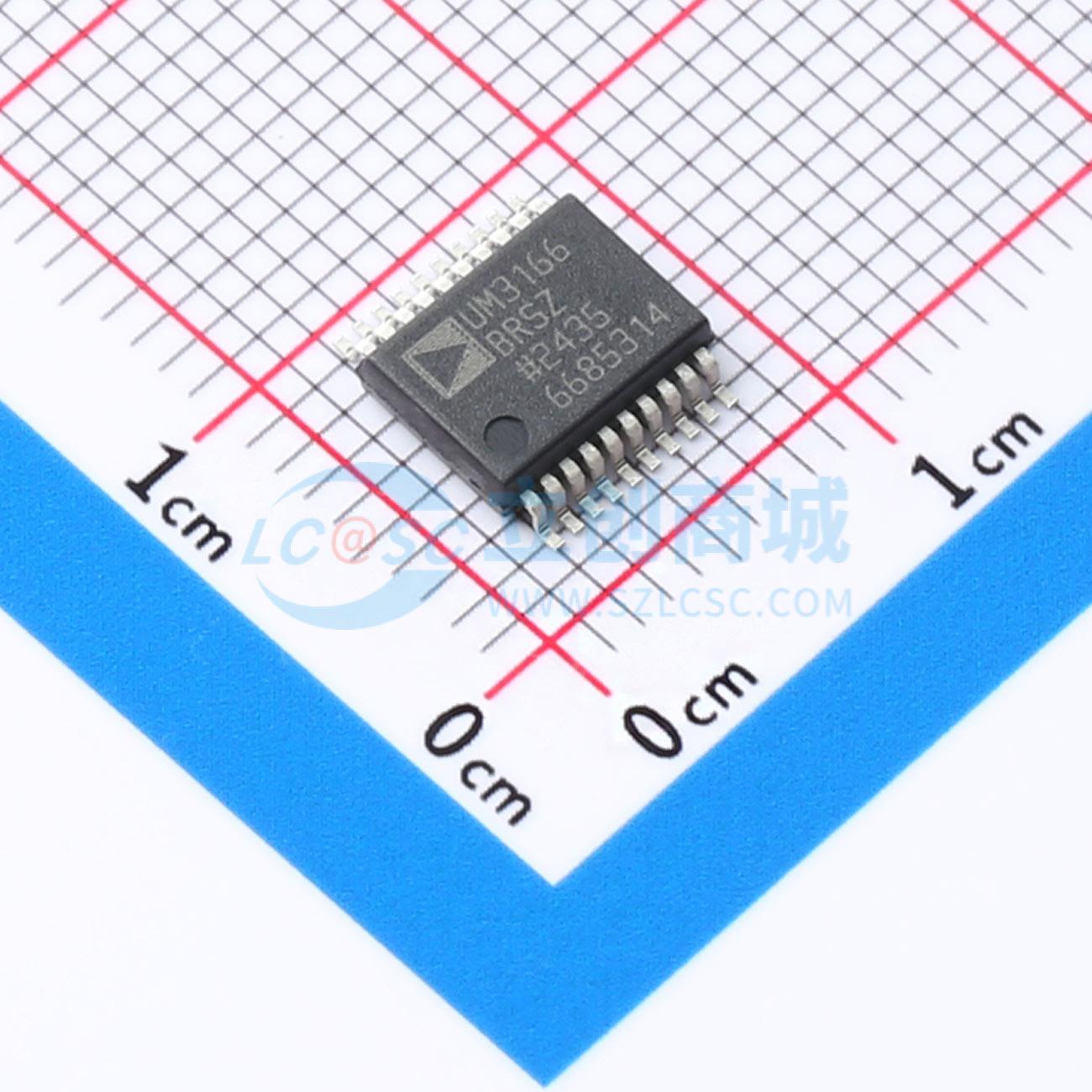

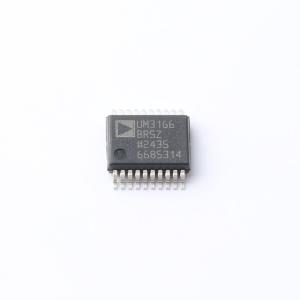

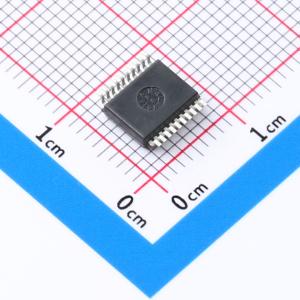

ADUM3166BRSZ-RL

ADuM3165/ADuM3166是USB 2.0端口隔离器，利用iCoupler技术动态支持所有USB 2.0数据速率：低速率（1.5 Mbps）、全速（12 Mbps）或高速（480 Mbps），按需提供支持。该器件支持带自动速率协商的主机隔离以及外设隔离。 高速数据会进行重新定时以减少抖动，需要外部时钟信号或晶体输入。ADuM3165支持上游侧的时钟或晶体输入，ADuM3166支持下游侧的时钟或晶体输入，提供两种选项以最适合系统设计。 下游（2侧）的低功耗待机模式支持可用功率有限的应用，如电池供电的外设。上游（1侧）待机电流符合USB 2.0暂停操作的要求。 这些隔离器的工作温度范围扩展至工业级的 -55℃ 至 +125℃，采用紧凑的20引脚收缩小外形封装（SSOP），爬电距离和电气间隙为5.3 mm。

• 支持USB 2.0信号传输，可自动检测低速、全速和高速连接
• 数据速率为1.5 Mbps、12 Mbps和480 Mbps
• 用于上游和下游端口的双向USB隔离器
• 重驱动和高速数据重新定时，可消除输入抖动并实现清晰的眼图
• 灵活的时钟输入选项
• 每侧可在4.5 V至5.5 V VBUSx或3 V至3.6 V下工作
• 典型空闲、低速或全速模式供电电流为21 mA
• 典型空闲、高速模式供电电流为48 mA
• USB 2.0暂停（L2）或断开连接时的超低功耗待机
• 典型低功耗待机时，上游供电电流为1.7 mA
• 典型低功耗待机时，下游供电电流为20 μA
• 隔离屏障两端具备±6000 V IEC 61000 - 4 - 2 ESD保护
• 通过CISPR32/EN55032 B类辐射标准
• 高共模瞬态抗扰度：典型值为50 kV/μs
• 安全和法规认证（待完成）
• UL（待完成）：根据UL 1577标准，1分钟3750 V rms
• CSA组件验收通知5A（待完成）
• IEC 62368 - 1、IEC 61010 - 1和IEC60601 - 1
• VDE合格证书（待完成）
• DIN V VDE V 0884 - 11（VDE V 0884 - 11）:2017 - 01
• V|0RM = 849 VPEAK（工作电压）
• 工作温度范围： -55℃至 +125℃
• 紧凑的20引脚SSOP封装，爬电距离和电气间隙为5.3 mm

• USB外设、USB主机和USB集线器隔离
• 电子测试和测量设备
• 医疗设备和集成PC
• 工业PC以及用于调试或升级的隔离USB端口
• USB隔离器模块和USB电缆隔离器
