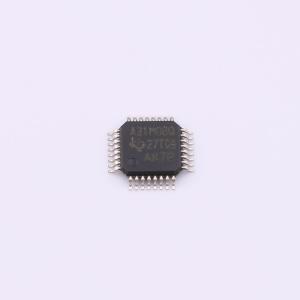

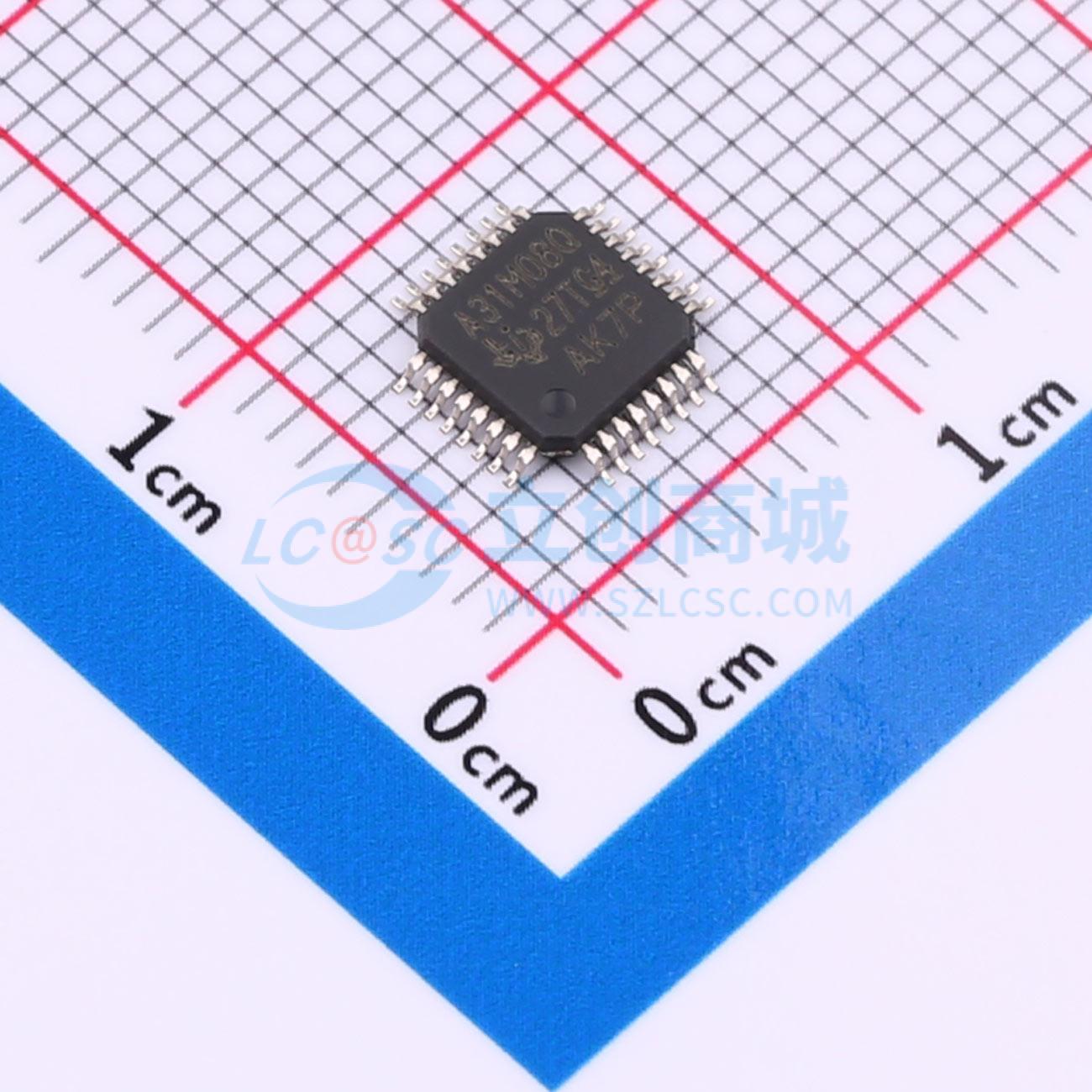

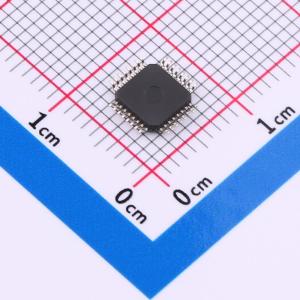

温馨提醒：图片仅供参考，商品以实物为准
ADS131M08QPBSRQ1
8通道、32 ksps、同步采样、24bit Δ-Σ型ADC
- 描述
- ADS131M08-Q1 汽车类八通道、24 位、32kSPS、同步采样 Δ-Σ ADC
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS131M08QPBSRQ1
- 商品编号
- C5581370
- 商品封装
- TQFP-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.265克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 32kHz | |
| 通道数 | 8 | |
| 工作电压 | 2.7V~3.6V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 101dB |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 300kHz~8.4MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 8ppm/℃ | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 32kHz | |
| 静态电流 | 350nA | |
| 全量程范围(FSR) | 1.2V |
商品概述
ADS131M08-Q1 是一款八通道、同步采样、24 位、ΔΣ 模数转换器 (ADC)，具有宽动态范围和低功耗特性，专为汽车电池管理系统 (BMS) 而设计。该 ADC 输入可直接连接到用于双向电池电流测量的分流电阻、用于高压测量的电阻分压器网络，或温度传感器（如热敏电阻或模拟输出温度传感器）。 各个 ADC 通道可根据传感器输入进行独立配置。低噪声可编程增益放大器 (PGA) 提供 1 至 128 的增益，用于放大低电平信号。此外，该器件集成了通道间相位校准以及失调和增益校准寄存器，有助于消除信号链误差。 器件集成了低漂移的 1.2 V 基准，可减小印刷电路板 (PCB) 面积。数据输入、数据输出和寄存器映射支持可选的循环冗余校验 (CRC)，以确保通信的完整性。 完整的模拟前端 (AFE) 采用 32 引脚 TQFP 封装，工作温度范围为汽车级的 -40°C 至 +125°C。
商品特性
- 符合 AEC-Q100 汽车应用标准
- 温度等级 1：环境温度 TA 范围为 -40°C 至 +125°C
- 提供功能安全相关文档，有助于功能安全系统设计
- 8 个同步采样差分输入
- 可编程数据速率高达 32 kSPS
- 可编程增益高达 128
- 噪声性能：增益 = 1、数据速率 4 kSPS 时，动态范围为 102 dB；增益 = 64、数据速率 4 kSPS 时，动态范围为 80 dB
- 总谐波失真：-100 dB
- 高阻抗输入，可直接连接传感器：增益为 1、2 和 4 时，输入阻抗为 330 kΩ；增益为 8、16、32、64 和 128 时，输入阻抗 ≥1 MΩ
- 可编程通道间相位延迟校准：分辨率 = 244 ns，时钟输入频率 fCLKIN = 8.192 MHz
- 快速启动：电源斜坡上升后 0.5 ms 内输出首个数据
- 集成负电荷泵，允许输入信号低于地电平
- 通道间串扰：-120 dB
- 低漂移内部电压基准
- 通信和寄存器映射支持循环冗余校验 (CRC)
- 模拟和数字电源：2.7 V 至 3.6 V
- 低功耗：模拟电源 AVDD 和数字电源 DVDD 为 3 V 时，功耗为 6.0 mW
- 封装：32 引脚 TQFP
应用领域
- 汽车电池管理系统 (BMS)：分流电阻电流测量、使用外部电阻分压器进行电压测量、使用热敏电阻或模拟输出温度传感器进行温度测量
- 电动汽车充电站：直流电能计量、交流电能计量
- 储能系统 (ESS)
