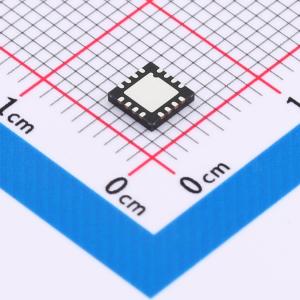

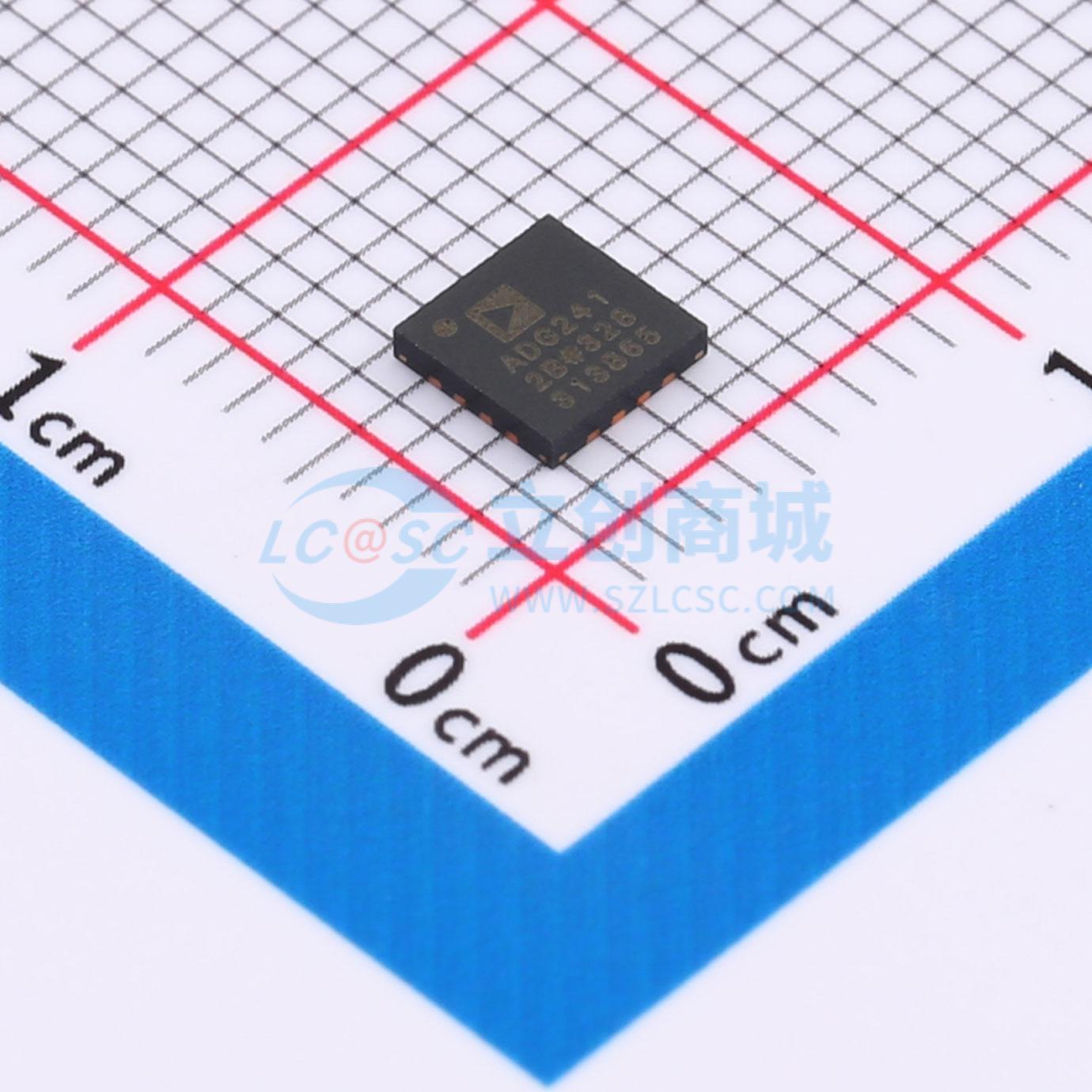

ADG2412BCPZ-REEL7

0.5Ω导通电阻, ±15V, +12V, ±5V, +5V/-12V, 四通道单刀单掷开关

描述: 0.5Ω低导通电阻，高连续电流可达847mA，信号范围内的平坦导通电阻，1kHz时THD为-122dB，适用于自动测试设备、数据采集、仪器仪表、音频和视频切换、通信系统等。
品牌名称: ADI(亚德诺)
商品型号: ADG2412BCPZ-REEL7
商品编号: C5581000
商品封装: LFCSP-16-WQ(4x4)
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

ADG2412包含四个独立的单刀单掷（SPST）开关。当数字控制输入为逻辑1时，ADG2412开关导通。每个开关导通时双向导通性能相同，且每个开关的输入信号范围从VSS扩展至VDD - 2 V。开关断开时，高达电源电压的信号电平被阻断。数字输入与5 V、3.3 V和1.8 V逻辑输入兼容，无需单独的数字逻辑电源引脚。导通电阻曲线在整个模拟输入范围内极其平坦，确保在切换音频信号时具有良好的线性度和低失真。

商品特性

低导通电阻R0N 0.5 Ω
高达847 mA的高连续电流
信号范围内导通电阻平坦度为0.003 Ω
1 kHz时总谐波失真（THD）为–122 dB
导通电阻和导通电容之间的平衡得到改善
低导通电阻R0N(0.5 Ω)和导通电容C0N(28 pF)
与1.8 V、3.3 V和5 V逻辑兼容
16引脚、4 mm x 4 mm LFCSP封装
引脚与ADG1412兼容
在±15 V、+12 V、±5 V、+5 V和 -12 V条件下全面规格化
可使用非对称电源工作
模拟信号范围为VSS至VDD - 2 V

应用领域

自动测试设备
数据采集
仪器仪表
音频和视频切换
通信系统
继电器替代

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(1500个/圆盘，最小起订量 1500 个)

个

起订量：1500 个1500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	单刀单掷(SPST)
	通道数	4
	工作电压	5V~16.5V；-16.5V~-4.5V；4.5V~16.5V
	导通时间(ton)	478ns

	属性	参数值
	导通电阻(Ron)	500mΩ
	关闭时间(toff)	223ns
	工作温度	-40℃~+125℃
	导通电容(Con)	28pF
	带宽	171MHz
