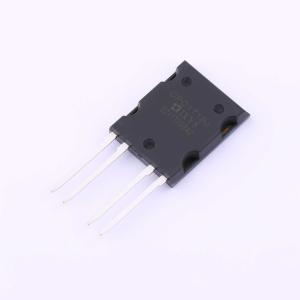

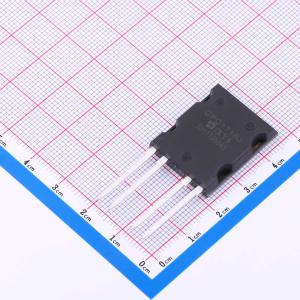

温馨提醒：图片仅供参考，商品以实物为准
CPC1718J
1 Form A (SPST-NO) DC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OptoMOS®技术、可靠性和紧凑尺寸应用于新的高功率固态继电器系列。作为该系列的一部分，CPC1718单极常开（1-Form-A）直流固态功率继电器采用光耦合MOSFET技术，提供2500Vrms的输入到输出隔离。光耦合输出采用专利OptoMOS架构，由高效红外LED控制。低导通电阻和高负载电流处理能力的结合，使该继电器适用于各种高性能直流开关应用。独特的ISOPLUS-264封装使固态继电器能够实现最高的负载电流和功率额定值。该封装采用独特的IXYS工艺，将硅芯片软焊到直接铜键合（DCB）基板上，而非传统的铜引线框架。DCB陶瓷不仅提供2500Vrms隔离，而且结到外壳的热阻非常低(0.3℃/W)。
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- CPC1718J
- 商品编号
- C5578997
- 商品封装
- ISOPLUS-264
- 包装方式
- 管装
- 商品毛重
- 10.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(可控硅输出) | |
| 输入类型 | DC | |
| 正向压降 | 1.35V | |
| 阻断电压 | 100V | |
| 负载电流 | 6.75A |
| 属性 | 参数值 | |
|---|---|---|
| 触点形式 | 1 Form A (SPST-NO) | |
| 负载电压 | 100V | |
| 工作温度 | -40℃~+85℃ | |
| 正向电流(If) | 10mA | |
| 浪涌电流 | 40A |
商品概述
OptoMOS®技术、可靠性和紧凑尺寸应用于新的高功率固态继电器系列。作为该系列的一部分，CPC1718单极常开（1-Form-A）直流固态功率继电器采用光耦合MOSFET技术，提供2500Vrms的输入到输出隔离。光耦合输出采用专利OptoMOS架构，由高效红外LED控制。低导通电阻和高负载电流处理能力的结合，使该继电器适用于各种高性能直流开关应用。独特的ISOPLUS - 264封装使固态继电器能够实现最高的负载电流和功率额定值。该封装采用独特的IXYS工艺，将硅芯片软焊到直接铜键合（DCB）基板上，而非传统的铜引线框架。DCB陶瓷不仅提供2500Vrms隔离，而且结到外壳的热阻非常低(0.3℃/W)。
商品特性
- 带5℃/W散热器时负载电流为17.5ADC
- 低导通电阻0.075Ω
- 阻断电压100Vp
- 输入/输出隔离2500Vrms
- 低热阻：θJC = 0.3℃/W
- 用于散热器应用的隔离、低热阻陶瓷垫
- 低驱动功率要求
- 无电弧，无需缓冲电路
- 无EMI/RFI产生
- 阻燃等级UL 94 V - 0
