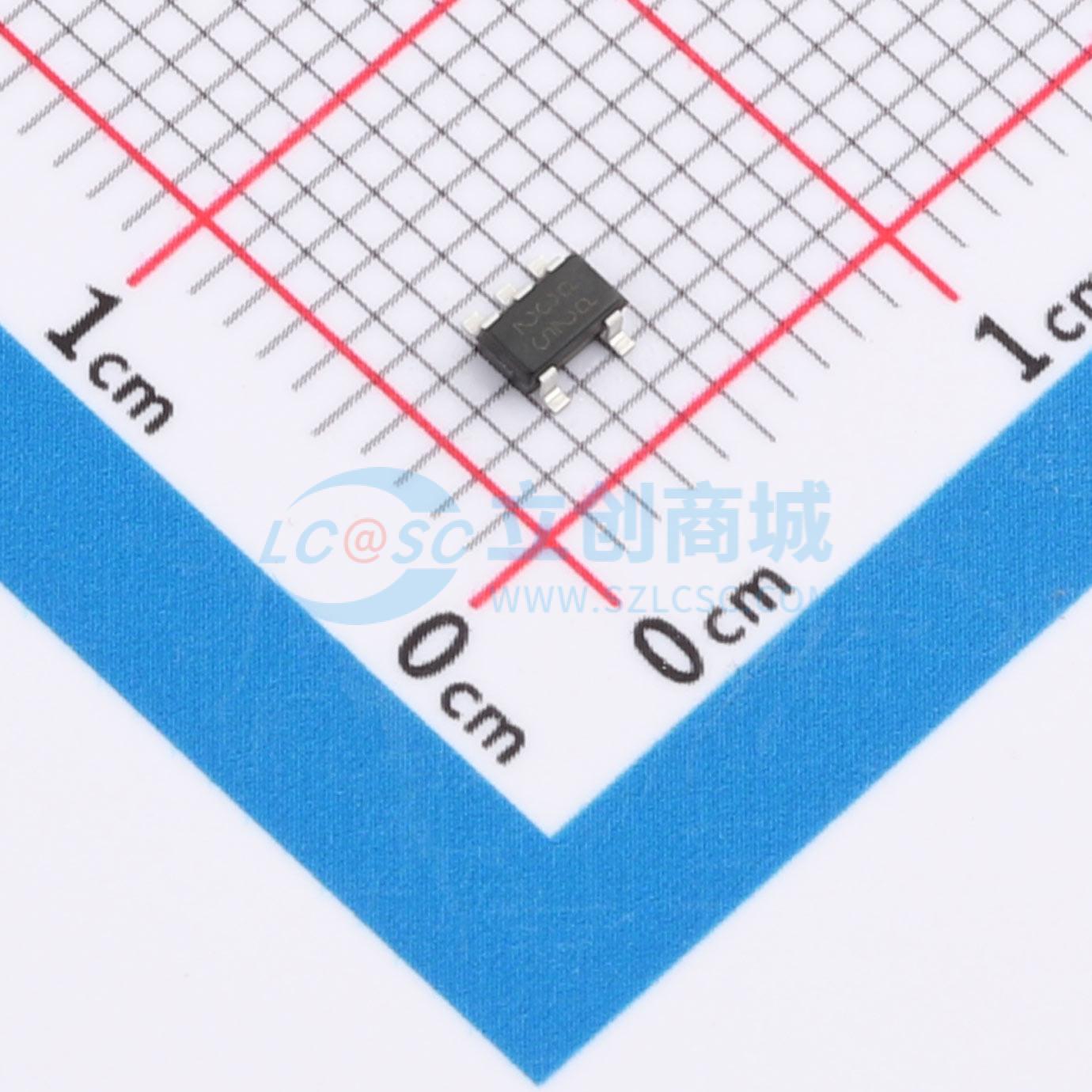

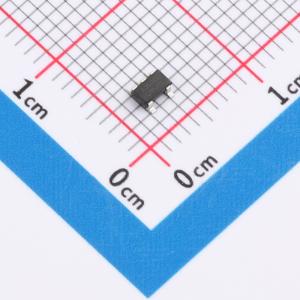

温馨提醒：图片仅供参考，商品以实物为准
BD950N1G-CTR
45V 150mA 固定/可调输出 LDO 稳压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD950N1G-CTR
- 商品编号
- C5576665
- 商品封装
- SSOP-5
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 42V | |
| 输出电压 | 5V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 650mV@(150mA) | |
| 静态电流(Iq) | 28uA | |
| 功能特性 | 使能控制；过流保护；输出放电；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+150℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
BD9xxN1 - C系列是采用Nano Cap™拓扑结构的线性稳压器，专为各种需要直接连接电池的汽车应用中的电源设计的低电流消耗产品。这些产品的绝对最大电压高达45V，输出电流可达150 mA，且电流消耗低至28 μA（典型值），能以±2.0%的高精度调节输出。该系列产品可使用100 nF（典型值）或更大的输出电容，即使电容较小也能实现出色的瞬态特性。输出电压包括3.3V、5.0V和可通过外部电阻分压器调节的类型，输出电压可通过连接到ADJ引脚的外部电阻分压器在1.0V至18V之间调节。器件集成了使能功能，EN引脚为逻辑“高”时开启器件，为逻辑“低”时禁用器件。器件还集成了过流保护、热关断保护和欠压锁定功能，此外，低ESR陶瓷电容足以用于相位补偿。
商品特性
- Nano CapTM拓扑结构
- QuiCur™拓扑结构
- 符合AEC - Q100标准
- 汽车级
- 过流保护（OCP）
- 热关断保护（TSD）
- 欠压锁定（UVLO）
应用领域
- 汽车动力系统
- 车身电子控制单元
- 汽车信息娱乐系统
