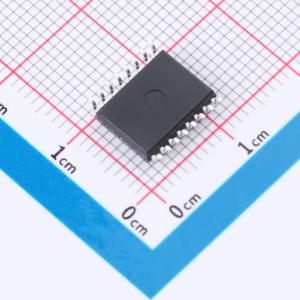

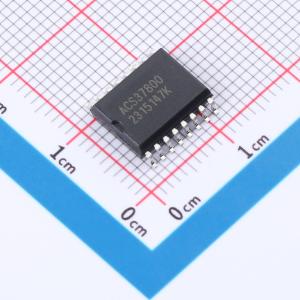

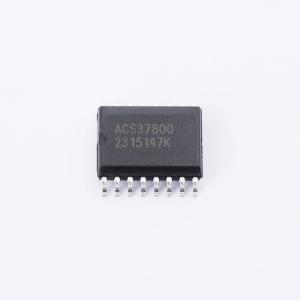

温馨提醒：图片仅供参考，商品以实物为准

ACS37800KMACTR-030B3-SPI

隔离式数字输出功率监测IC，具备过零检测、过流和过压标记功能

描述: Allegro ACS37800功率监测IC极大地简化了在许多交流或直流供电系统中添加功率监测功能的过程。该传感器可与系统的MCU使用同一电源供电，无需多个电源。该器件的结构包含一个铜传导路径，可产生与施加电流成正比的磁场。采用差分方式感应磁场，以消除共模场引入的误差。 Allegro基于霍尔效应的电流隔离传感技术，在小尺寸PCB占位面积内实现了加强绝缘等级（4800 V_RMS）。这些特性使得无需使用昂贵的罗氏线圈、超大电流互感器、隔离运算放大器或产生分流电阻的功率损耗，即可实现隔离式电流传感。 ACS37800功率监测IC提供关键的功率测量参数，可通过其SPI或I²C数字协议接口轻松访问。在I2C模式下，提供专用且可配置的I/O引脚，用于电压/电流过零检测、欠压和过压报告以及快速过流故障检测。可通过片上EEPROM对IC进行用户配置。 ACS37800采用小型薄型表面贴装SOIC16宽体封装，无铅（Pb），并在Allegro工厂发货前进行了全面校准。客户校准可进一步提高应用中的精度。
品牌名称: ALLEGRO(美国埃戈罗)
商品型号: ACS37800KMACTR-030B3-SPI
商品编号: C5576508
商品封装: SOIC-16
包装方式: 编带
商品毛重: 1.756667克(g)

商品参数

商品概述

Allegro ACS37800功率监测IC极大地简化了在许多交流或直流供电系统中添加功率监测功能的过程。该传感器可与系统的MCU使用同一电源供电，无需多个电源。该器件的结构包含一个铜传导路径，可产生与施加电流成正比的磁场。采用差分方式感应磁场，以消除共模场引入的误差。 Allegro基于霍尔效应的电流隔离传感技术，在小尺寸PCB占位面积内实现了加强绝缘等级（4800 V_RMS）。这些特性使得无需使用昂贵的罗氏线圈、超大电流互感器、隔离运算放大器或产生分流电阻的功率损耗，即可实现隔离式电流传感。 ACS37800功率监测IC提供关键的功率测量参数，可通过其SPI或I²C数字协议接口轻松访问。在I2C模式下，提供专用且可配置的I/O引脚，用于电压/电流过零检测、欠压和过压报告以及快速过流故障检测。可通过片上EEPROM对IC进行用户配置。 ACS37800采用小型薄型表面贴装SOIC16宽体封装，无铅（Pb），并在Allegro工厂发货前进行了全面校准。客户校准可进一步提高应用中的精度。

商品特性

适用于交流和直流应用的精确功率监测
单个封装的加强绝缘符合UL 60950 - 1（第2版）和UL 62368 - 1（第1版）标准，最高可达517 V_RMS
精确测量有功功率、无功功率、视在功率以及功率因数
电压和电流通道分别提供均方根值和瞬时值测量
两个可编程平均模块
初级导体电阻为0.85 mΩ，低功耗且具有高浪涌电流承受能力
兼容浮动和非浮动接地
专用电压或电流过零引脚
快速、用户可编程的过流故障引脚（典型值5 μs）
用户可编程的欠压和过压均方根阈值
1 kHz带宽
电流传感范围高达90 A
可选I2C或SPI数字接口协议
16引脚SOICW（后缀MA）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	工作电压	2.97V~3.63V
	手动复位	无

	属性	参数值
	看门狗定时器	无
	工作温度	-40℃~+125℃
	静态电流(Iq)	12mA
