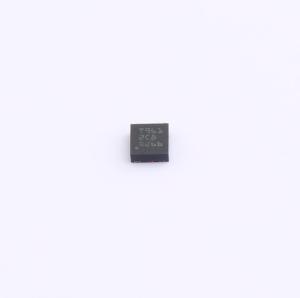

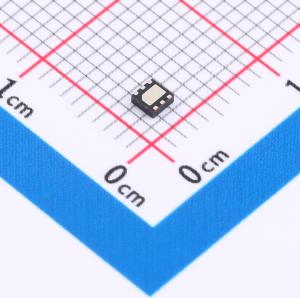

温馨提醒：图片仅供参考，商品以实物为准
TPS25961DRVR
2.7V - 19V, 106mΩ, 带可调电流限制和短路保护的电子保险丝
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS25961 具有过压、过流和短路保护功能的 2.7V 至 19V、100mΩ 电子保险丝
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS25961DRVR
- 商品编号
- C5571272
- 商品封装
- WSON-6(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 浪涌保护器 | |
| FET类型 | 内置FET | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~19V | |
| 安装方式 | 表面安装 |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(RDS(on)) | 106mΩ | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 长度 | 2mm | |
| 宽度 | 2mm | |
| 高度 | 0.75mm |
商品概述
TPS25961电子保险丝（集成FET热插拔器件）是一款采用小封装的高度集成的电路保护和电源管理解决方案。该器件仅需极少的外部元件即可提供多种保护模式，能有效抵御过载、短路、电压浪涌和过大的浪涌电流。输出电流限制水平可通过单个外部电阻进行设置。内部采用输出压摆率控制来管理浪涌电流。为保护输入过压情况，该器件可选择外部设置用户自定义的过压关断阈值，或使用固定的内部阈值。 这些器件的工作结温范围为 -40 °C 至 +125 °C。
商品特性
- 宽输入电压范围：2.7 V 至 19 V
- 绝对最大电压：21 V
- 低导通电阻：Ron = 106 mΩ（典型值）
- 高电平有效使能输入，带可调欠压锁定（UVLO）
- 过压保护，响应时间为 1.3 μs（典型值）
- 固定内部阈值：5.98 V（典型值），可使用外部电阻分压器调节阈值
- 过流保护：可调电流限制阈值：0.1 A 至 2 A；电流限制精度：在整个电流范围内为 ±20%（典型值）；在 1.45 A 电流限制、环境温度 TA = 25 °C 时为 ±18%（最大值）
- 短路保护，响应时间为 5 μs（典型值）
- 输出压摆率控制（dVdt）：5.17 V/ms（典型值）
- 过温保护（OTP）
- 故障后自动重试
- 低静态电流：130 μA（典型值）
- UL 2367 认证（待完成）
- IEC 62368 CB 认证（待完成）
- 小尺寸：2 mm × 2 mm SON 封装
应用领域
- 适配器输入保护
- 电表
- 智能音箱
- 无线耳塞充电器
- 机顶盒
- IP 网络摄像机
