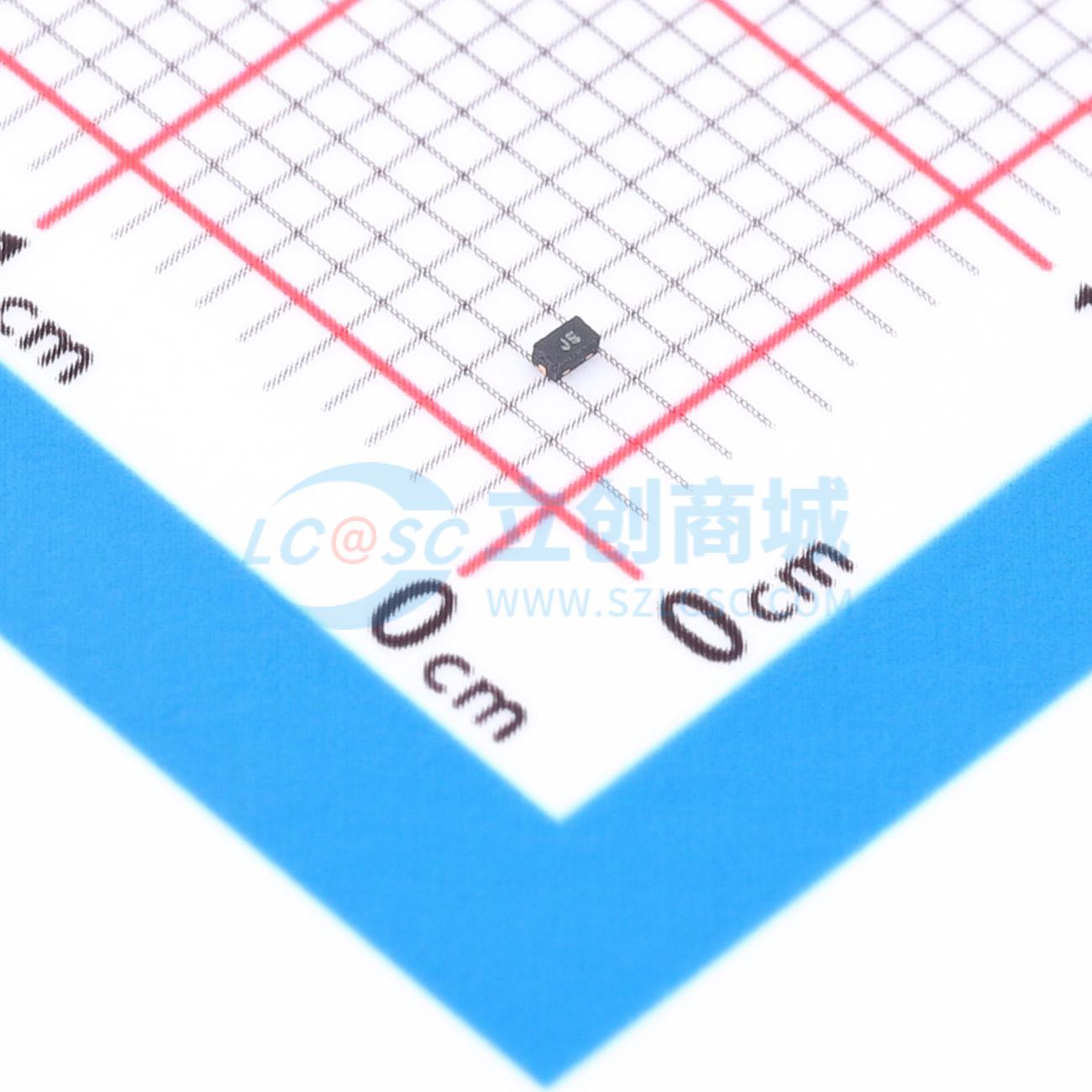

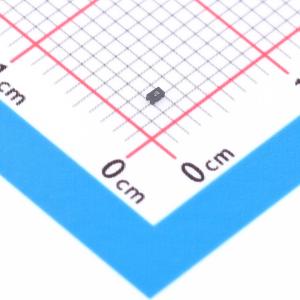

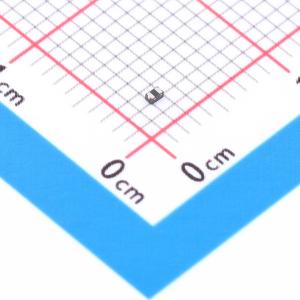

温馨提醒：图片仅供参考，商品以实物为准
AQ4337-01ETG
双向 5V 7A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- AQ4337-01ETG
- 商品编号
- C5569772
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.038983克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 6.5V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压(VBR) | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | - | |
| 工作温度 | -40℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.25pF |
商品概述
AQ4337-01ETG 为可能遭受破坏性静电放电的电子设备提供超低电容、双向且高水平的保护。其典型电容为 0.25pF，有助于确保在最具挑战性的消费电子接口（例如高清多媒体接口和 DisplayPort 接口、Thunderbolt 和 USB 3.1 Gen 1）上实现出色的信号完整性。该器件可安全吸收 ±15kV（接触放电，IEC 61000-4-2）的重复性 ESD 冲击而性能不退化，并能安全耗散 7A 的 8/20μs 浪涌电流（IEC 61000-4-5 第 2 版）。
商品特性
- ESD 保护，符合 IEC 61000-4-2 标准，±15kV 接触/空气放电
- ESD 保护，符合 ISO10605 标准，330pF 330Ω，±15kV 接触/空气放电
- EFT 保护，符合 IEC 61000-4-4 标准，40A (5/50ns)
- 最大浪涌耐受能力，符合 IEC 61000-4-5 第 2 版，7A (8/20μs)
- 在 5V 电压下具有 0.1μA（最大值）的低漏电流
- 超低电容，0.25pF（典型值，VR = 0V 时）
- 小型 SOD882 封装有助于节省电路板空间
- 无卤素、无铅且符合 RoHS 标准
- 湿度敏感度等级 (MSL-1)
- 通过 AEC-Q101 认证并具备 PPAP 能力
应用领域
- Automotive ADAS
- Automotive DisplayPort
- GMSL
- GVIF
- LVDS
