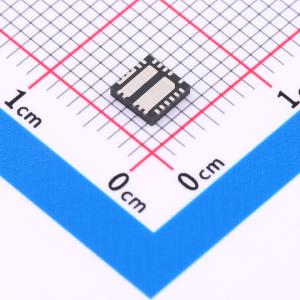

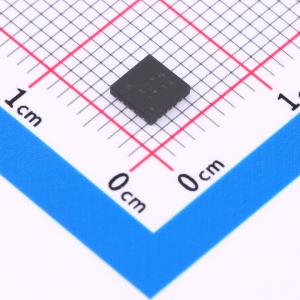

温馨提醒：图片仅供参考，商品以实物为准
AOZ2254TQI-20
28V/8A 同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AOZ2254TQI-20 是一款高效、易于使用的同步降压调节器,支持14V到28V的宽输入电压范围,能够提供8A连续输出电流,输出电压可调范围为11V到18V。该器件集成了内部线性稳压器,可在输入电压低于5.3V时提供低dropout模式。具有多种保护功能,如Vcc欠压锁定、逐周期限流、输出过压保护、短路保护和热关断。采用4mm x 4mm QFN-22L封装,工作温度范围为-40°C至+85°C。
- 品牌名称
- AOS
- 商品型号
- AOZ2254TQI-20
- 商品编号
- C5564044
- 商品封装
- QFN-22(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 14V~28V | |
| 输出电压 | 11V~18V | |
| 输出电流 | 10A | |
| 开关频率 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.65mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AOZ2254TQI-20是一款高效、易于使用的DC/DC同步降压调节器，工作电压可达28V。能够提供10A的连续输出电流，输出电压可调范围为11V至18V。
AOZ2254TQI-20集成了一个内部线性稳压器，可以从输入电压生成5.3V。如果输入电压低于5.3V，线性稳压器将以低压差输出模式运行，这允许VCC电压等于输入电压减去内部线性稳压器的压差输出电压。
主要特点包括：
- 宽输入电压范围：14V至28V
- 8A连续输出电流
- 输出电压可调范围为11V至18V
- 低RDS(ON)内部NFET：高边和低边均为11mΩ
- 具有输入前馈功能的恒定导通时间
- 陶瓷电容稳定
- 可调软启动
- 电源良好输出
- 集成自举二极管
- 周期电流限制
- 短路保护
- 过热关断
- 强制PWM操作
- 4mm x 4mm QFN-22L封装，增强散热
专有的具有输入前馈功能的恒定导通时间PWM控制技术，在整个输入电压范围内保持相对恒定的开关频率，同时实现超快瞬态响应。
具备多种保护功能，如VCC欠压锁定、周期电流限制、输出过压保护、短路保护和过热关断。
AOZ2254TQI-20采用4mm x 4mm QFN22L封装，环境温度范围为-40℃至+85℃。
