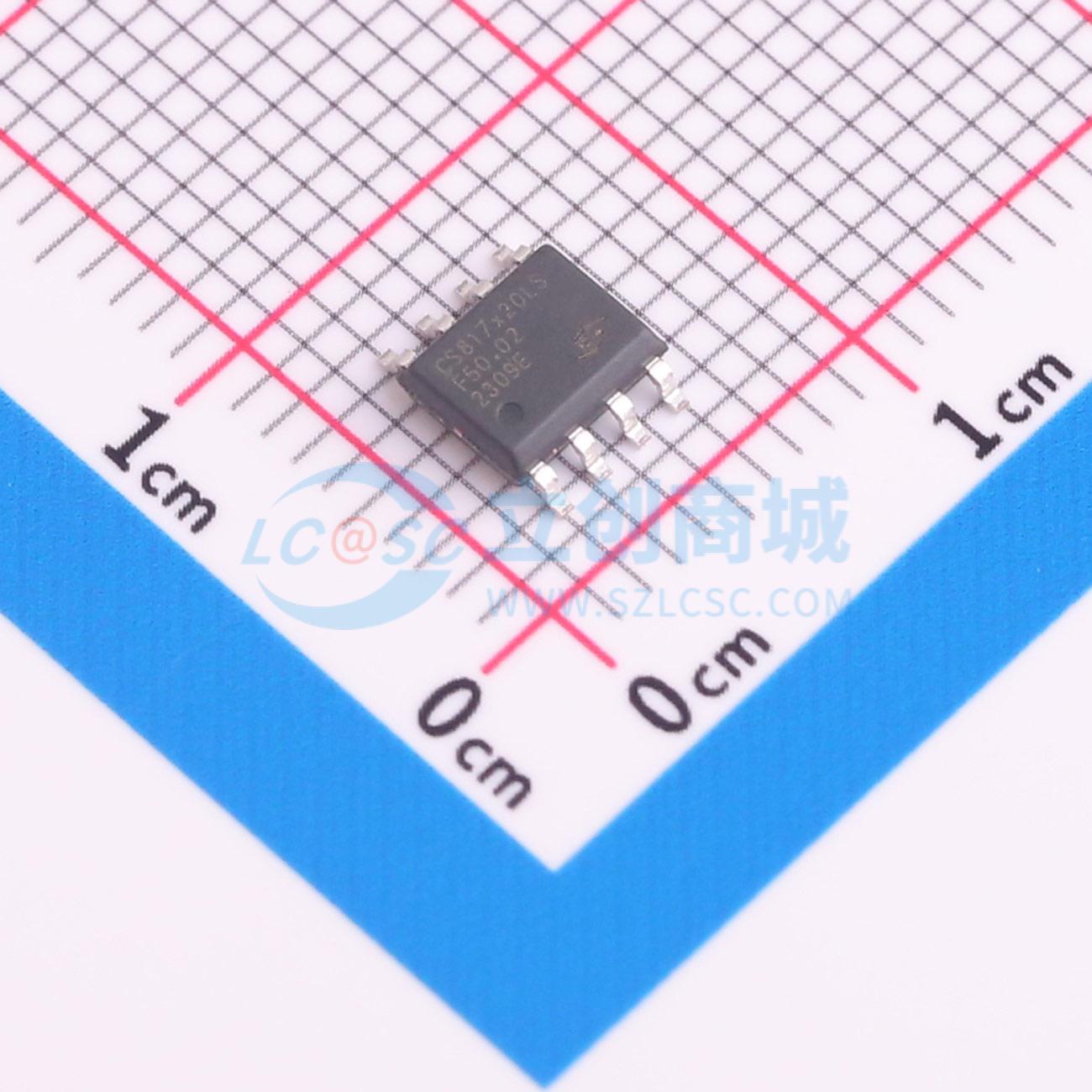

CS817X20LS

CS817x20HS/LS 与 CS817x22HS/LS 系列产品是低功耗、双通道数字隔离器，采用 “Pulse-Coding”(脉冲编码)专利技术，实现 90μA/通道的超低静态电流设计。这些 CMOS 数字 I/O 隔离器具有高达 3kV RMS 的隔离耐压和 ±150kV/μs 的典型 CMTI，提供较高的电磁抗扰度和超低辐射，确保数字信号的可靠传输。所有器件均具有施密特触发器输入，以提高抗噪性能。每路隔离通道的逻辑输入和输出缓冲器由二氧化硅 (SiO₂) 绝缘栅隔离，外部仅需要两个 VDD_旁路电容，即可构成完备的数字信号隔离通道。 CS817x20/CS817x22 提供了单向、双通道数字 I/O 的所有可能配置。其中，CS817x20HS 和 CS817x20LS 具有两个前向通道；CS817x22HS 和 CS817x22LS 则具有一个前向和一个反向通道。所有器件具有默认输出，即当输入侧电源掉电或输入信号丢失时，后缀为 LS 的器件默认输出低电平；而后缀为 HS 的器件默认输出高电平。 该系列器件基于便捷的隔离架构提供可靠的数据隔离通道，无需考虑启动初始化问题。CS817x2xHS/LS 系列器件采用 8 引脚窄体 SOIC 封装，工作温度范围为 -40°C 至 +105°C。

• 超低功耗：90μA/通道(典型值) @ (静态电流, 3.3V 供电)；100μA/通道(典型值)@10kbps (3.3V 供电)；160μA/通道(典型值)@200kbps (3.3V 供电)
• 信号传输速率高达 200kbps
• 2.375V 至 5.5V 较宽的供电电压范围
• 高度可靠的电气隔离：隔离栅寿命 >40 年；隔离电压高达 3kV RMS；±150kV/μs 典型 CMTI
• 施密特触发器输入提高抗干扰能力
• 较高的电磁抗扰度
• 无需启动初始化
• 宽温工作范围：-40°C 至 105°C
• 默认输出高电平 (CS817x2xHS) 和默认输出低电平 (CS817x2xLS) 选项
• 窄体 SOIC8(S) 封装，符合 RoHS 标准

• 锂电池保护
• 白色家电
• 工业自动化
• 电机控制
• 医疗设备
• 隔离开关电源
• 太阳能逆变器
