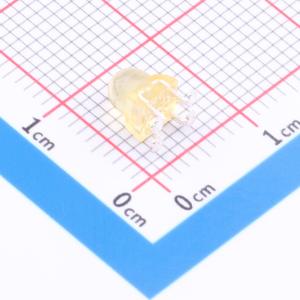

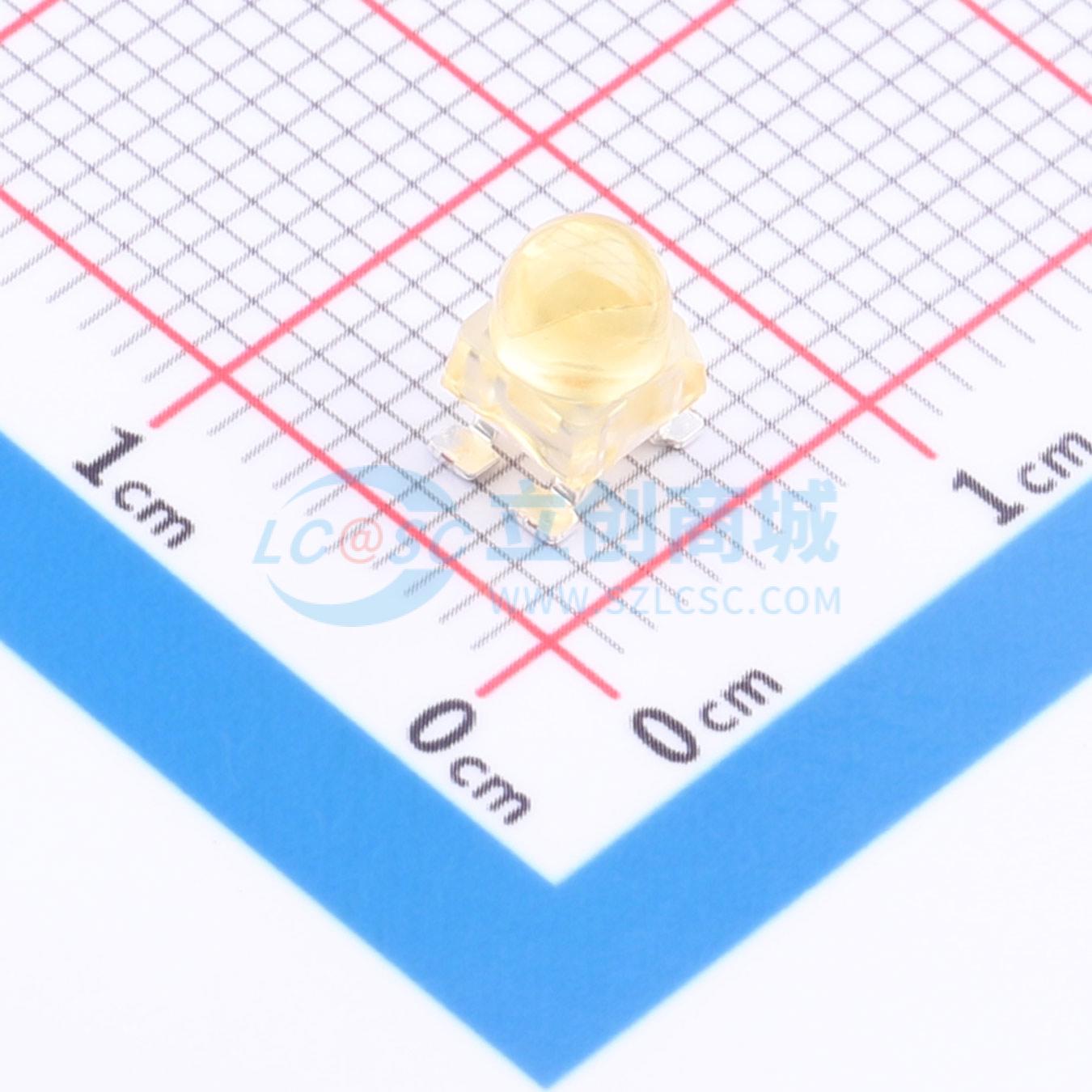

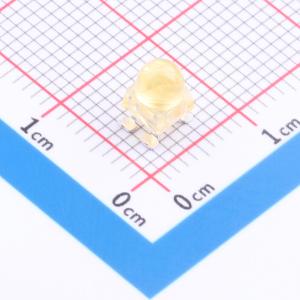

ALMD-EL3D-WY002

高亮度贴片圆形LED灯，有琥珀色、红色、绿色和蓝色可选，适用于户外标识应用，兼容工业回流焊工艺

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ALMD-EL3D-WY002
商品编号: C5561689
商品封装: SMD-4P,4.2x4.2mm
包装方式: 编带
商品毛重: 0.561克(g)

商品参数

商品概述

博通ALMD-xx3D LED系列的发光强度与传统高亮度直插式LED相同或略低。新型LED灯可使用常见的表面贴装技术（SMT）组装工艺进行组装，并且与工业回流焊接工艺兼容。这些LED采用先进的光学级环氧树脂制成，在户外标识应用中具有卓越的性能。为便于拾放组装，LED采用符合EIA标准的卷带包装发货。除红色外，每个卷带的LED都来自单一的强度和颜色分组，以实现更好的一致性。

商品特性

紧凑的外形尺寸
高亮度材料
有红色、琥珀色、绿色和蓝色可选
- 红色铝铟镓磷化物（AlInGaP），波长626 nm
- 琥珀色铝铟镓磷化物（AlInGaP），波长590 nm
- 绿色氮化铟镓（InGaN），波长525 nm
- 蓝色氮化铟镓（InGaN），波长470 nm
JEDEC MSL 2A标准
与工业回流焊接工艺兼容
典型视角：30°
有色、非扩散

应用领域

可变信息标志

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	发光二极管/LED
	灯头类型	-
	发光颜色	琥珀色
	正向压降(Vf)	2.1V
	功率	120mW
	正向电流	20mA
	波长	590nm
	峰值波长	594nm

	属性	参数值
	二极管配置	-
	透镜颜色	-
	色温	-
	发光强度	8.75cd
	发光角度	30°
	载带方式	-
	工作温度	-40℃~+85℃
