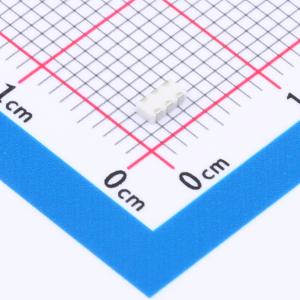

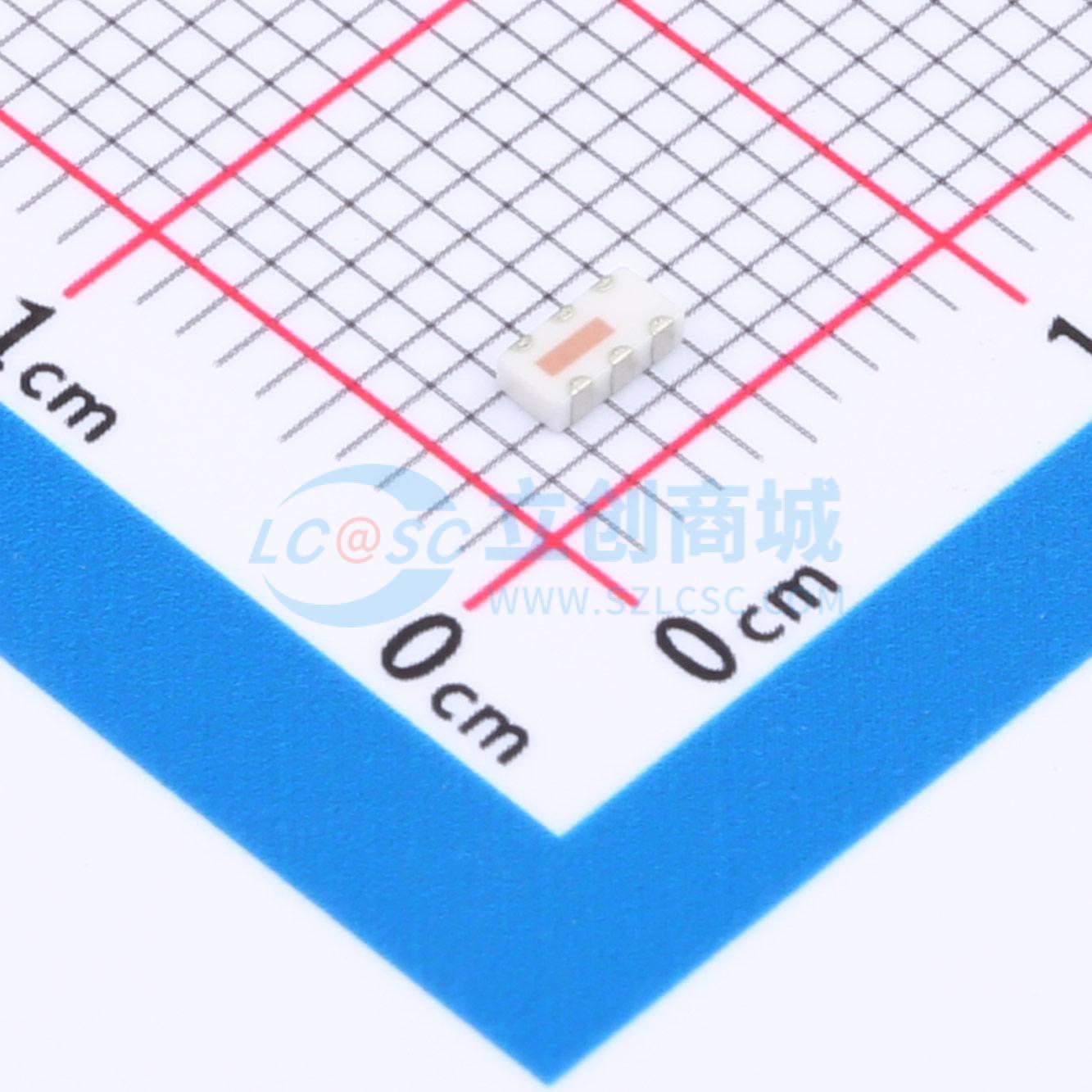

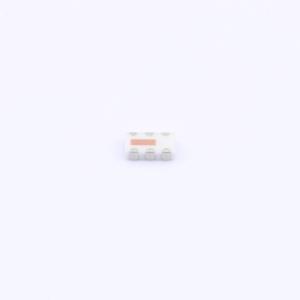

温馨提醒：图片仅供参考，商品以实物为准
BDCN-15-25+
高功率双向IC耦合器，50Ω，15dB耦合，直流通过，频率范围824至2525 MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：四端口耦合器。 宽带，824至2525 MHz。 出色的电压驻波比（VSWR），典型值为1.2:1。 超小尺寸，密封封装。 随温度变化的变化极小。 受美国专利7,049,905保护。应用：UMTS。 CDMA
- 品牌名称
- Mini-Circuits
- 商品型号
- BDCN-15-25+
- 商品编号
- C5557656
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF耦合器 | |
| 频率 | 824MHz~2.525GHz | |
| 耦合系数 | 15dB | |
| 插入损耗 | 0.5dB；0.5dB；0.4dB；0.6dB；0.6dB；0.6dB；0.6dB | |
| 回波损耗 | 28.45dB | |
| 工作温度 | -55℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 隔离度 | 27.5dB | |
| 长度 | 3.2mm | |
| 宽度 | 1.6mm | |
| 高度 | 0.89mm | |
| 功能特性 | 双向耦合 |
商品特性
- 四端口耦合器
- 宽带，824 至 2525 MHz
- 出色的电压驻波比（VSWR），典型值 1.2:1
- 超小尺寸，密封封装
- 随温度变化的变化极小
- 受美国专利 7,049,905 保护
- 输入到输出在 1.0 瓦射频输入时最大 0.5A
