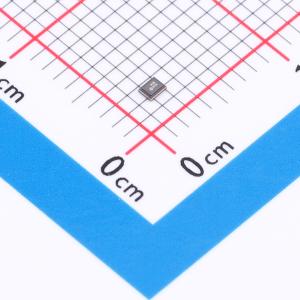

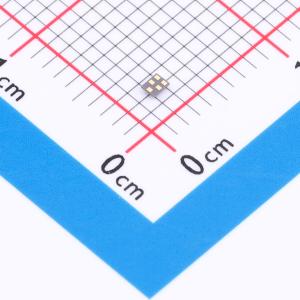

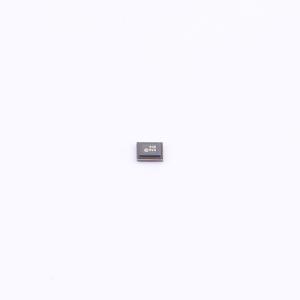

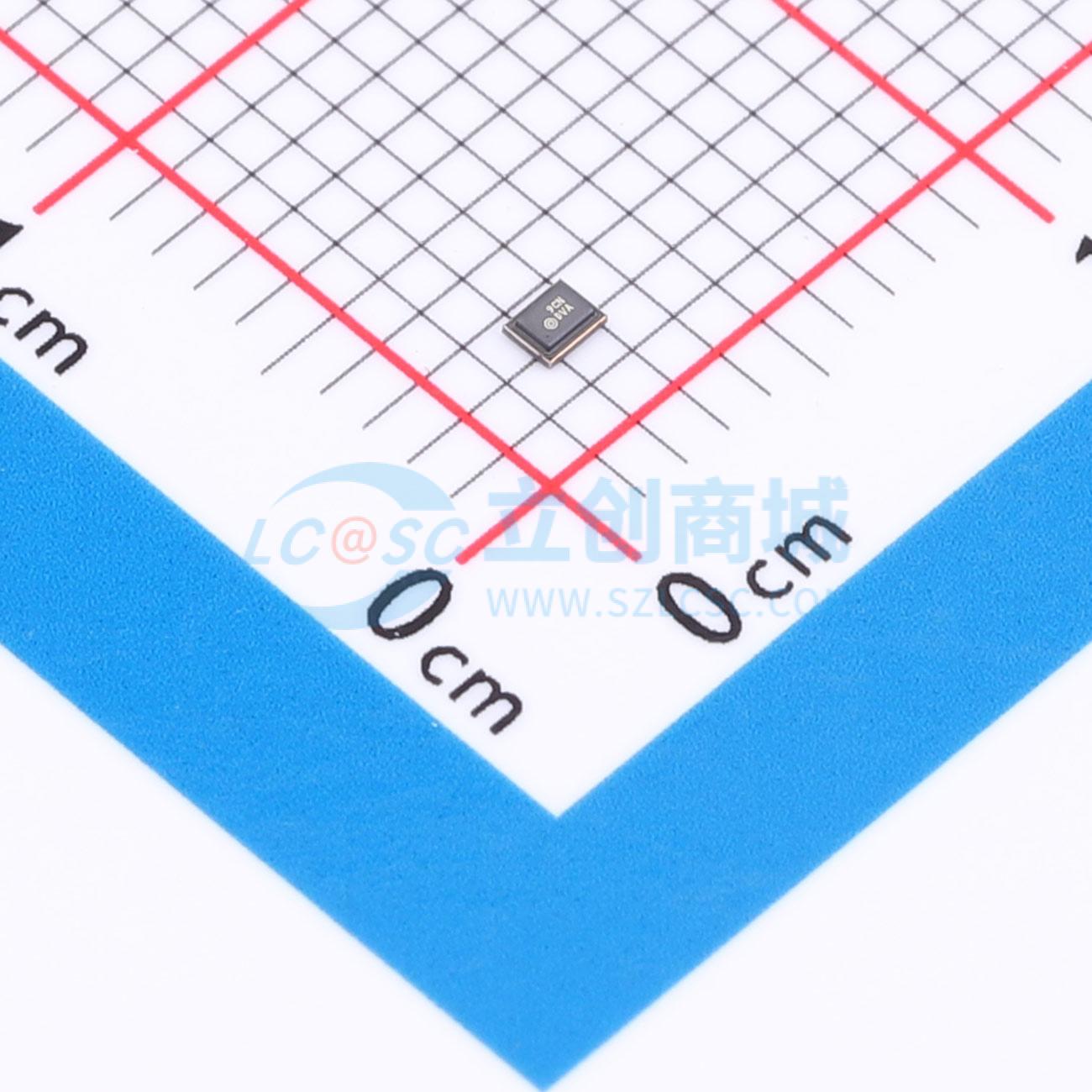

B39162B9621P810
用于GPS、Beidou B1和GLONASS的低损耗SAW滤波器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工业级声表面波滤波器，适用于GPS、Beidou B1和GLONASS频段，具有低损耗和无需匹配网络的特点。
- 品牌名称
- Qualcomm
- 商品型号
- B39162B9621P810
- 商品编号
- C5556163
- 商品封装
- SMD1411-5P
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 声表面波滤波器(SAW) | |
| 中心频率 | 1.58247GHz | |
| 通带带宽 | - | |
| 阻抗 | 50Ω |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 1.4dB；1.4dB；1dB | |
| 工作温度 | -10℃~+85℃ | |
| 衰减 | 42dB；41dB；51dB；45dB；39dB；39dB；58dB；49dB；54dB；54dB |
应用领域
- 适用于工业电子设备的低损耗射频 GPS + 北斗 B1 + GLONASS 滤波器
- 同时使用 GPS、北斗 B1 和 GLONASS 频段
- 可用通带：GPS 为 2.0 MHz，北斗 B1 为 4.092 MHz，GLONASS 为 8.34 MHz
- 插入损耗非常低
- 在 50 Ω 下工作无需匹配网络
