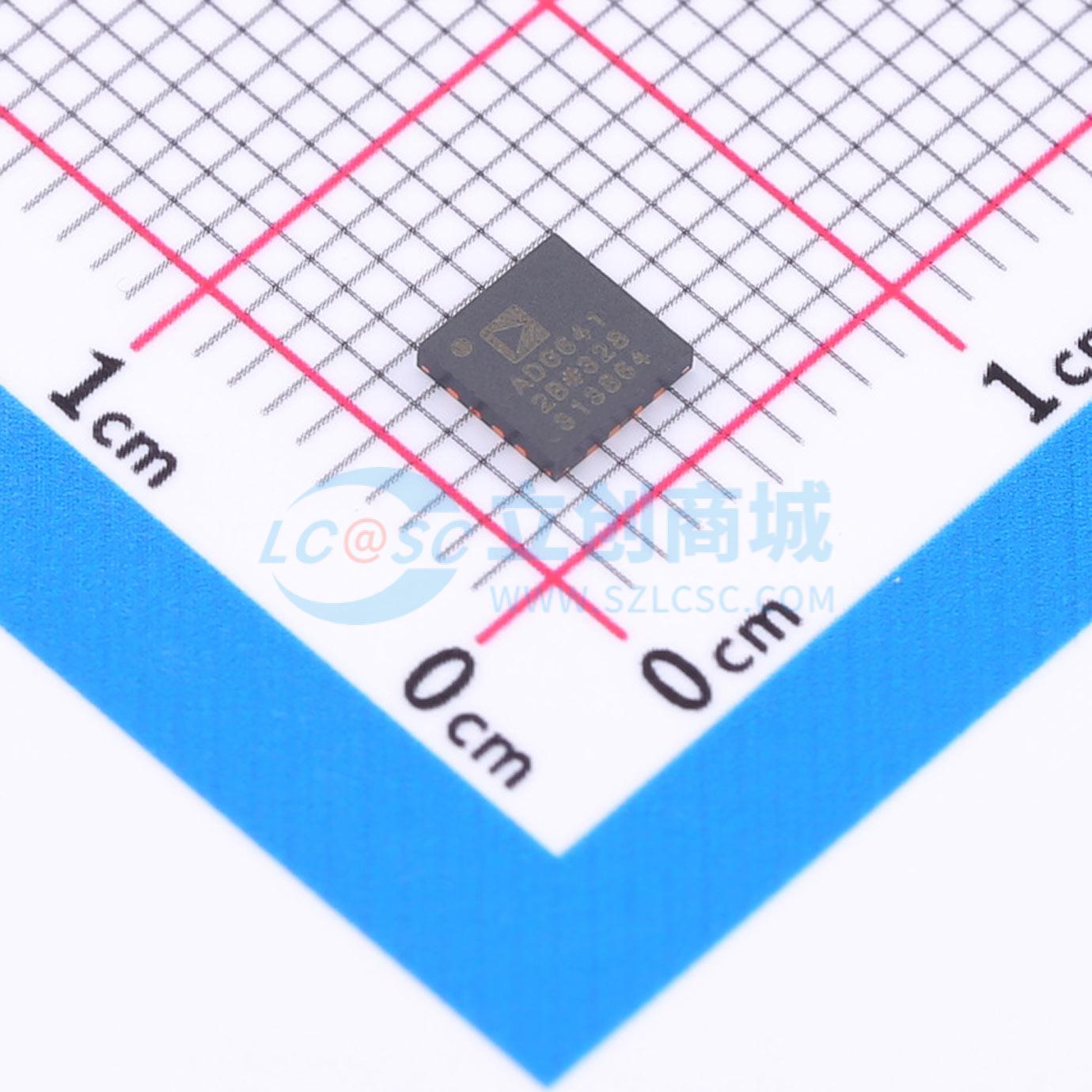

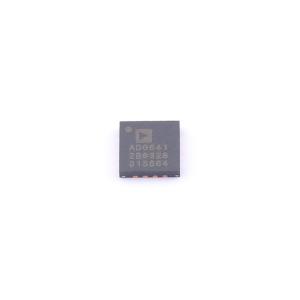

温馨提醒：图片仅供参考，商品以实物为准
ADG6412BCPZ-REEL7
0.5 Ω Ron, ±20 V, +36 V, 四通道SPST开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低导通电阻 (0.5 Ω)，高连续电流 (847 mA)，平坦的导通电阻特性，THD为-127 dB (1 kHz)。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADG6412BCPZ-REEL7
- 商品编号
- C5555803
- 商品封装
- LFCSP-16-WQ(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.100358克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 4 | |
| 工作电压 | 5V~40V；4.5V~22V；-22V~-4.5V | |
| 导通时间(ton) | 366ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 500mΩ | |
| 关闭时间(toff) | 439ns | |
| 工作温度 | -40℃~+125℃ | |
| 导通电容(Con) | 25pF | |
| 带宽 | 184MHz |
商品概述
ADG6412包含四个独立的单刀单掷（SPST）开关。当数字控制输入为逻辑1时，ADG6412开关导通。每个开关导通时双向导通性能相同，且每个开关的输入信号范围从VSS扩展至VDD - 2 V。开关断开时，高达电源电压的信号电平被阻断。 数字输入与5 V、3.3 V和1.8 V逻辑输入兼容，无需单独的数字逻辑电源引脚。 导通电阻曲线在整个模拟输入范围内异常平坦，这确保了切换音频信号时具有良好的线性度和低失真。
商品特性
- 低导通电阻R₀ₙ 0.5 Ω
- 高达847 mA的高连续电流
- 信号范围内导通电阻平坦度为0.003 Ω
- 1 kHz时总谐波失真（THD）为–127 dB
- 导通电阻和导通电容之间的平衡得到改善
- 低导通电阻R₀ₙ(0.5 Ω)和导通电容C₀ₙ(25 pF)
- 与1.8 V、3.3 V和5 V逻辑兼容
- 16引脚、4 mm x 4 mm LFCSP封装
- 引脚与ADG5412和ADG5412F兼容
- 在±20 V和+36 V下进行全面规格测试
- 可使用不对称电源供电
- 模拟信号范围为VSS至VDD - 2 V
应用领域
- 自动测试设备
- 数据采集
- 仪器仪表
- 音频和视频切换
- 通信系统
- 继电器替代
