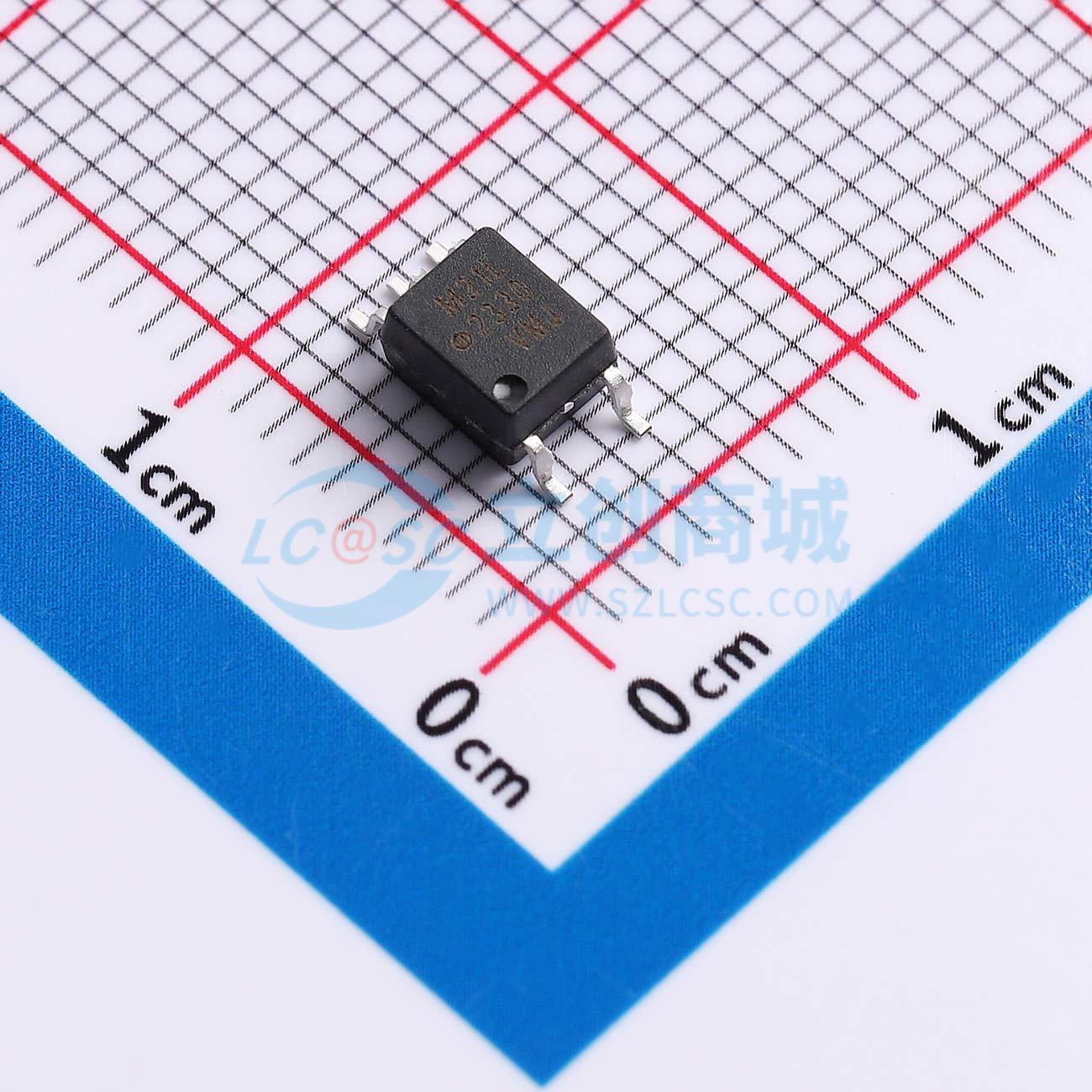

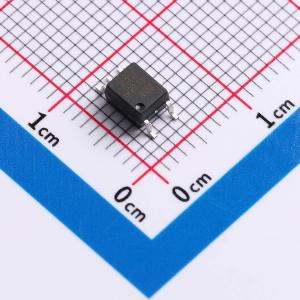

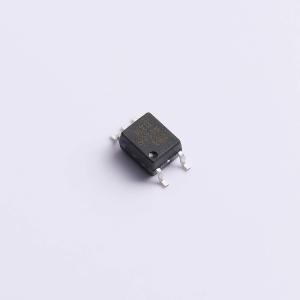

温馨提醒：图片仅供参考，商品以实物为准

ACPL-M21L-000E

低功耗5MBd数字CMOS光耦合器

品牌名称: Broadcom(博通)
商品型号: ACPL-M21L-000E
商品编号: C5553626
商品封装: SOIC-5-175mil
包装方式: 管装
商品毛重: 0.7克(g)

商品参数

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	2.7V~5.5V
	隔离电压(Vrms)	3.75kV
	CMTI(kV/us)	40kV/us
	传输速率	5Mbps
	CTR-电流传输比	-
	通道数	1
	工作温度	-40℃~+105℃
	传播延迟 tpLH	250ns

	属性	参数值
	传播延迟 tpHL	250ns
	输入阈值电流(FH)	1.4mA
	输出电流	10mA
	耗散功率(Pd)	-
	输出电压	-
	正向压降(Vf)	1.5V
	直流反向耐压(Vr)	5V
	正向电流(If)	6mA
	功能特性	内置施密特触发器

商品概述

ACPL-M21L（单通道SO - 5封装）、ACPL - 021L（单通道SO - 8封装）、ACPL - 024L（双通道SO - 8封装）、ACPL - W21L（单通道拉伸SO - 6封装）和ACPL - K24L（双通道拉伸SO - 8封装）是光耦合逻辑门。探测器IC具有CMOS输出级和内置施密特触发器的光接收器输入级，可提供逻辑兼容的波形，无需额外的波形整形。ACPL - M21L/021L/024L/W21L/K24L上的内部屏蔽保证了在1000V共模电压下25 kV/μs的共模瞬态抗扰度。ACPL - x2xL光耦合器系列在2.7V至5.5V电源下工作，在-40°C至105°C的扩展温度范围内保证交流和直流性能。光耦合器在上电和断电时输出无毛刺。

商品特性

CMOS输出
宽电源电压：2.7V - 5.5V
低电源电流IDD：每通道最大1.1 mA
低正向电流IF：最小1.6 mA
速度：典型5 MBd
脉冲宽度失真（PWD）：最大200 ns
传播延迟偏差（tpsk）：最大220 ns
传播延迟（tp）：最大250 ns
共模抑制比：在VCM = 1000V时最小25 kV/μs
迟滞：典型0.2 mA
温度范围：-40°C至105°C
安全和法规认证
- UL 1577认证 - ACPL - M21L/021L/024L为3750 Vrms持续1分钟，ACPL - W21L/K24L为5000 Vrms持续1分钟
- CSA认证
- IEC/EN 60747 - 5 - 5，加强绝缘认证

应用领域

高速逻辑系统的低隔离
计算机外设接口
微处理器系统接口
接地环路消除
脉冲变压器替代
