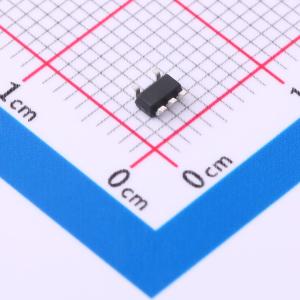

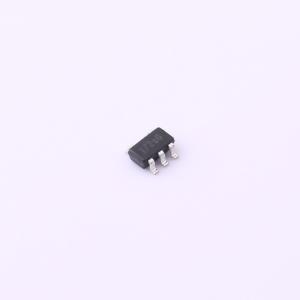

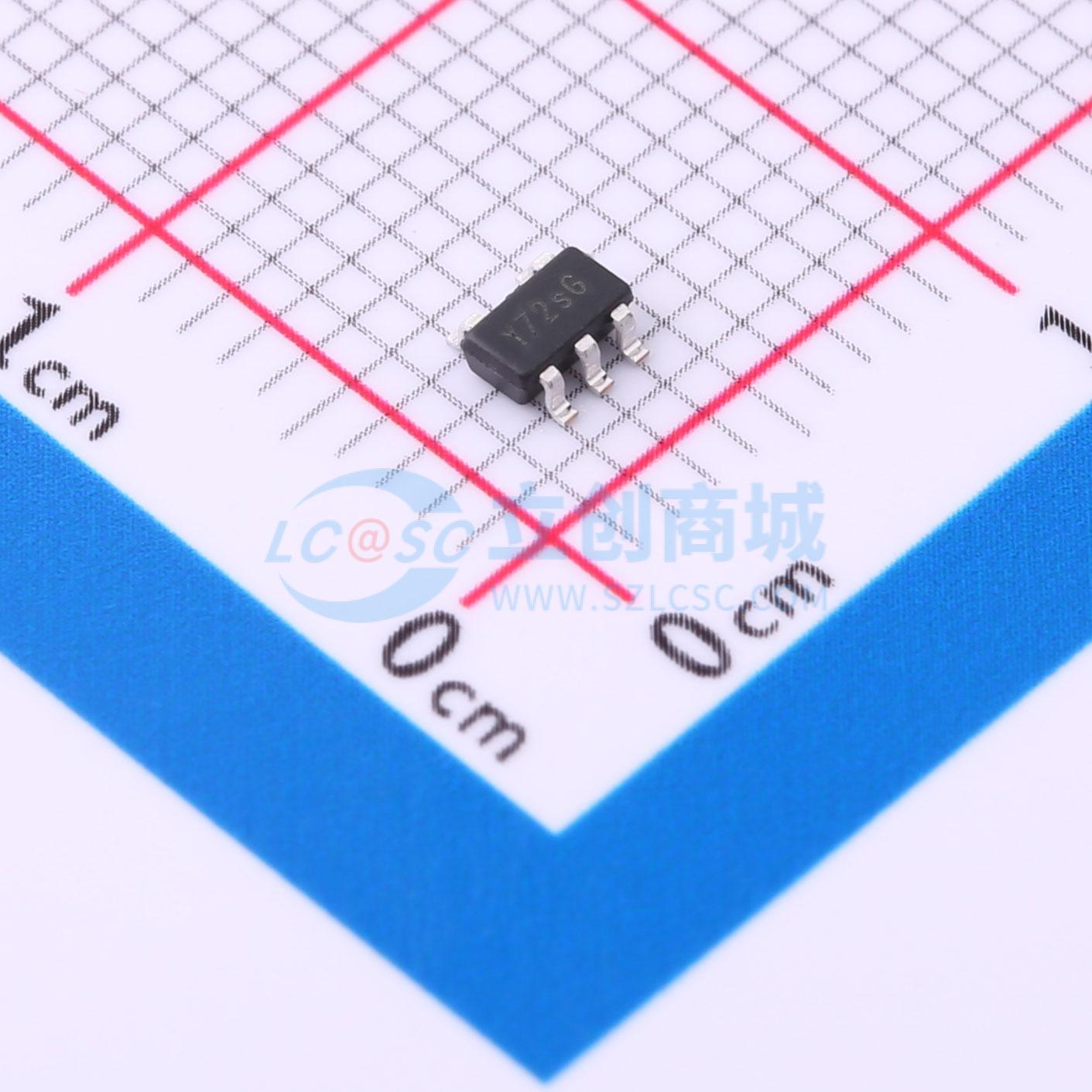

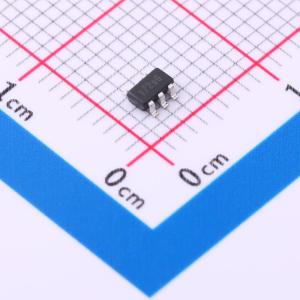

AP7366-18W5-7

600mA 快速瞬态低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款600mA可调及固定输出电压的低压差线性稳压器。该器件包括传输元件、误差放大器、带隙、电流限制和热关断电路。当EN引脚设置为逻辑高电平时，器件开启。低压差和低静态电流特性使其适用于如电池供电设备等低功耗应用。典型静态电流约为60μA。内置电流限制和热关断功能可防止IC在故障条件下损坏。该器件提供0.8V至5.0V的可调输出，以及1.0V、1.2V、1.5V、1.8V、2.0V、2.5V、2.8V、3.0V、3.3V、3.6V和3.9V的固定输出版本。
品牌名称: DIODES(美台)
商品型号: AP7366-18W5-7
商品编号: C5553303
商品封装: SOT-25
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

商品概述

AP7366是一款输出电流为600mA、输出电压可调且有固定输出电压可选的低压差线性稳压器。该器件包含传输元件、误差放大器、带隙基准、限流和热关断电路。当使能（EN）引脚设置为逻辑高电平时，器件开启。低压差和低静态电流特性使其适用于电池供电设备等低功耗应用。典型静态电流约为60μA。内置的限流和热关断功能可防止IC在故障条件下损坏。该器件输出电压可调范围为0.8V至5.0V，也有输出电压为1.0V、1.2V、1.5V、1.8V、2.0V、2.5V、2.8V、3.0V、3.3V、3.6V和3.9V的固定输出版本。 AP7366提供SOT25和U-DFN2020-6封装。

商品特性

带使能（EN）功能的600mA低压差稳压器
低静态电流（IQ）：60µA
宽输入电压范围：2.2V至6V
宽可调输出电压范围：0.8V至5.0V
固定输出电压选项：1.0V、1.2V、1.5V、1.8V、2.0V、2.5V、2.8V、3.0V、3.3V、3.6V、3.9V
高电源抑制比（PSRR）：1kHz时为75dB
快速启动时间：150μs
使用低等效串联电阻（ESR）、1μF陶瓷输出电容时可稳定工作
出色的负载/线性瞬态响应
低压差：600mA时为300mV
限流和短路保护
热关断保护
环境温度范围：-40°C至+85°C
完全无铅，完全符合RoHS标准，无卤素和锑。“绿色”器件

应用领域

服务器和笔记本电脑
中低功率应用
现场可编程门阵列（FPGA）和数字信号处理器（DSP）内核或I/O电源
消费电子产品

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	1.8V
	输出电流	600mA
	电源纹波抑制比(PSRR)	75dB@(1kHz)

	属性	参数值
	压差	420mV@(600mA)
	静态电流(Iq)	60uA
	特性	短路保护；过流保护；热关断
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
