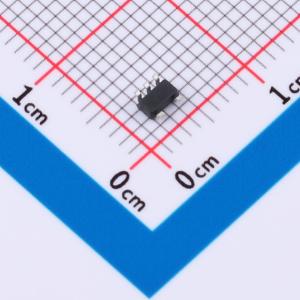

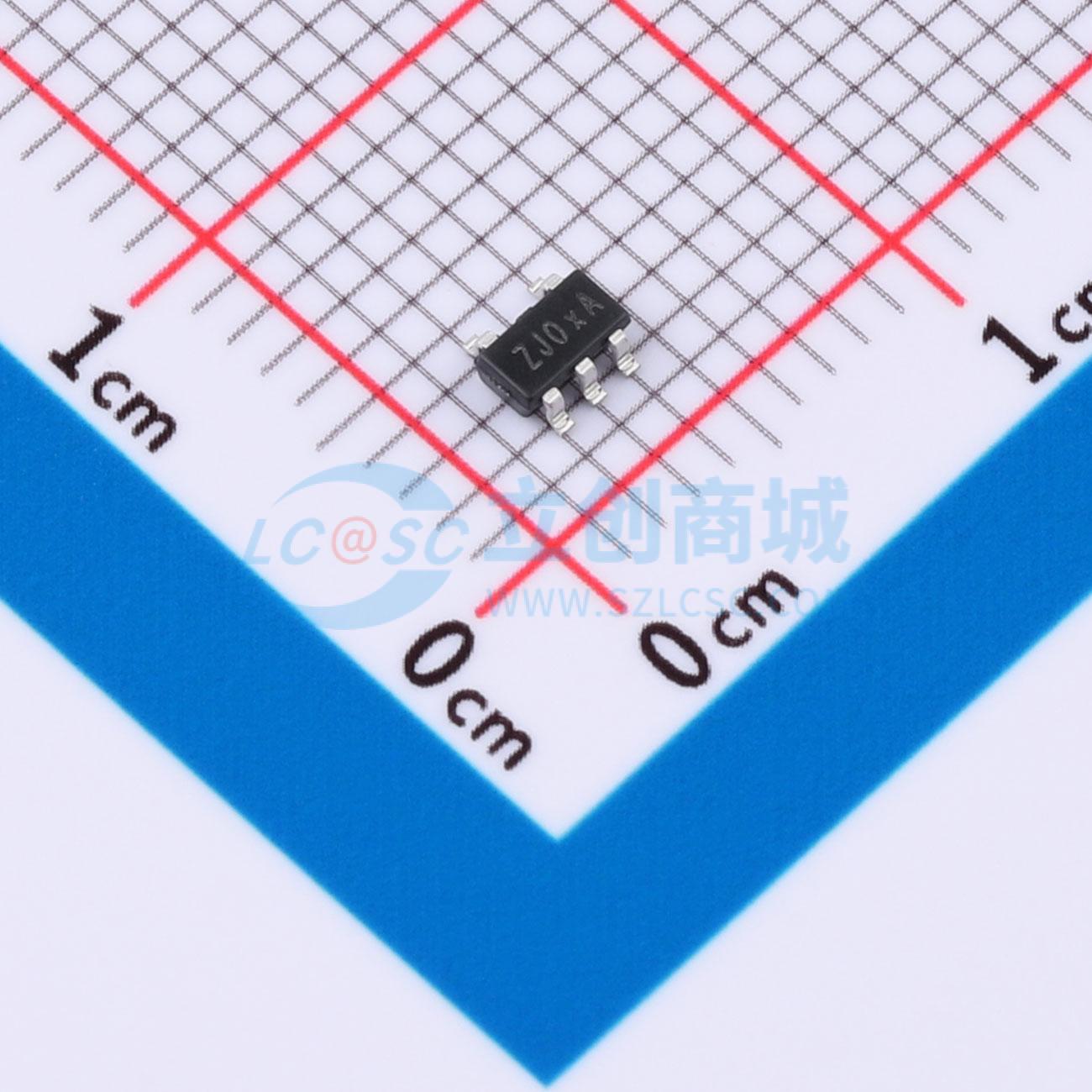

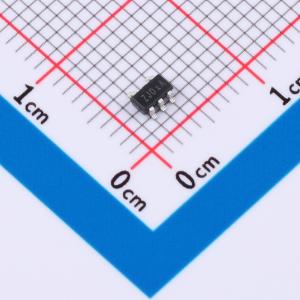

AP7335-28WG-7

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: DIODES(美台)
商品型号: AP7335-28WG-7
商品编号: C5553125
商品封装: SOT-25
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

商品概述

AP7335是一款输出电流为300mA、输出电压可调且有固定输出电压可选的低压差线性稳压器。该器件包含了调整管、误差放大器、带隙基准、限流和热关断电路。当使能（EN）引脚设置为逻辑高电平时，器件开启。低压差和低静态电流特性使其适用于低功耗应用，例如电池供电设备。典型静态电流约为35μA。内置的限流和热关断功能可防止IC在故障条件下损坏。该器件输出电压可调范围为0.8V至5.0V，也有输出电压为0.8V、1.0V、1.2V、1.5V、1.8V、2.0V、2.5V、2.7V、2.8V、3.0V、3.3V和3.9V的固定输出版本。 AP7335提供SOT25和DFN2020 - 6封装。

商品特性

带使能（EN）功能的300mA低压差稳压器
极低静态电流（IQ）：35μA
宽输入电压范围：2V至6V
宽可调输出电压范围：0.8V至5.0V
多种固定输出电压可选：0.8V至3.9V（可按0.1V步进）
高电源抑制比（PSRR）：1kHz时为65dB
快速启动时间：220μs
使用低等效串联电阻（ESR）、1μF陶瓷输出电容时可稳定工作
出色的负载/线性瞬态响应
低压差：300mA时为150mV
限流和短路保护
热关断保护
环境温度范围：- 40°C至85°C
SOT25和DFN2020 - 6封装：采用“绿色”模塑料（无溴、锑）
无铅表面处理/符合RoHS标准

应用领域

智能手机
MP3/MP4
电池供电设备
蓝牙耳机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	2.8V
	输出电流	300mA
	电源纹波抑制比(PSRR)	65dB@(1kHz)

	属性	参数值
	压差	170mV@(300mA)
	静态电流(Iq)	35uA
	特性	过流保护；短路保护；热关断
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
