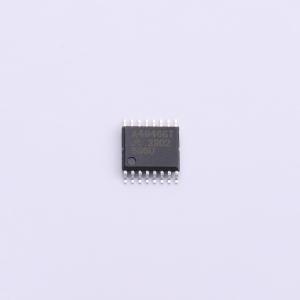

A4946GLPTR-T

汽车三相正弦风扇驱动器，具备低噪音、集成功率桥、多种速度输入输出及保护功能

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: ALLEGRO(美国埃戈罗)
商品型号: A4946GLPTR-T
商品编号: C5547571

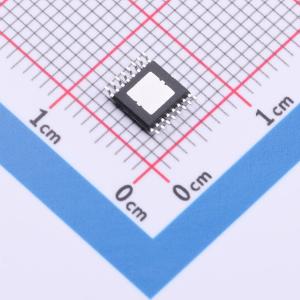

商品封装: TSSOP-16-EP
包装方式: 编带
商品毛重: 3.93克(g)

商品参数

商品概述

A4946是一款低噪声三相电机驱动器，集成了功率桥，适用于驱动汽车系统中的小型风扇和鼓风机。通过采用正弦PWM激励驱动各相，可降低电机的可听噪声和振动。采用PWM技术控制电机电流，以最小化功耗。转子位置由霍尔效应元件确定，这些元件为集成的换向和励磁逻辑提供直接输入。除了通过改变电源电压进行速度控制外，还可以使用可变占空比PWM输入或可变电压模拟输入来控制电机速度，这样可以省去外部可变电源，从而节省系统成本。电机速度通过单个数字输出在每个完整的换向周期进行指示。A4946还集成了电机锁定检测、电流限制、电源过压和欠压检测、短路保护和过温保护功能。该器件采用带有外露散热焊盘的16引脚TSSOP功率封装（封装类型LP），这种封装为无铅封装，引脚框架采用100%雾锡电镀。

商品特性

全三相正弦驱动
PWM速度输入
模拟速度输入
FG速度输出
锁定检测
电流限制
输出短路保护
动态超前角控制

应用领域

汽车鼓风机
空调
空气流动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	-
	半桥数量	-
	输出电流	-
	峰值电流	1.63A

	属性	参数值
	工作电压	6.5V~28V
	导通电阻	-
	静态电流(Iq)	12mA
	接口类型	-
	工作温度	-40℃~+105℃
	功能特性	马达卡锁保护；马达转速指示
