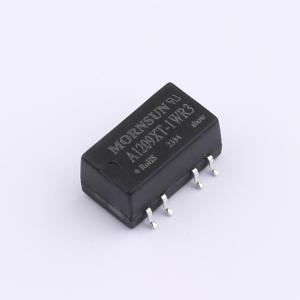

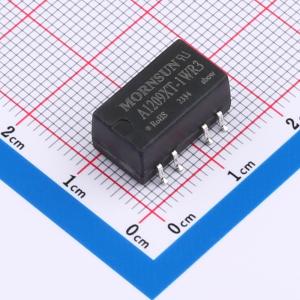

温馨提醒：图片仅供参考，商品以实物为准
A1209XT-1WR3
10.8V~13.2V 9V 56mA 1W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：连续短路保护。 空载输入电流低至8mA。 工作环境温度范围：-40℃至+105℃。 高效率达85%。 紧凑型SMD封装。 输入输出隔离测试电压：1.5kV DC。应用：分布式电源系统中需要两个隔离电压的应用。 纯数字电路
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- A1209XT-1WR3
- 商品编号
- C5545714
- 商品封装
- SMD-6P,15.2x8.5mm
- 包装方式
- 管装
- 商品毛重
- 3.385克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 输出通道数 | 2 | |
| 工作电压(Vin) | 10.8V~13.2V | |
| 输出电压(Vout) | 9V | |
| 输出电流(最大值) | 56mA | |
| 转换效率 | 83% | |
| 最大容性负载 | 470uF |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 260kHz | |
| 纹波噪声 | 30mVp-p | |
| 特性 | 短路保护 | |
| 长度 | 15.24mm | |
| 宽度 | 11.4mm | |
| 高度 | 7.25mm | |
| 工作温度 | -40℃~+105℃ |
商品特性
- 连续短路保护
- 无负载输入电流低至 8mA
- 工作环境温度范围：-40℃ 至 +105℃
- 高效率高达 85%
- 紧凑型 SMD 封装
- I/O 隔离测试电压：1.5kV DC
- 行业标准引脚输出
应用领域
- 纯数字电路
- 低频模拟电路
- 继电器驱动电路
- 数据交换电路
