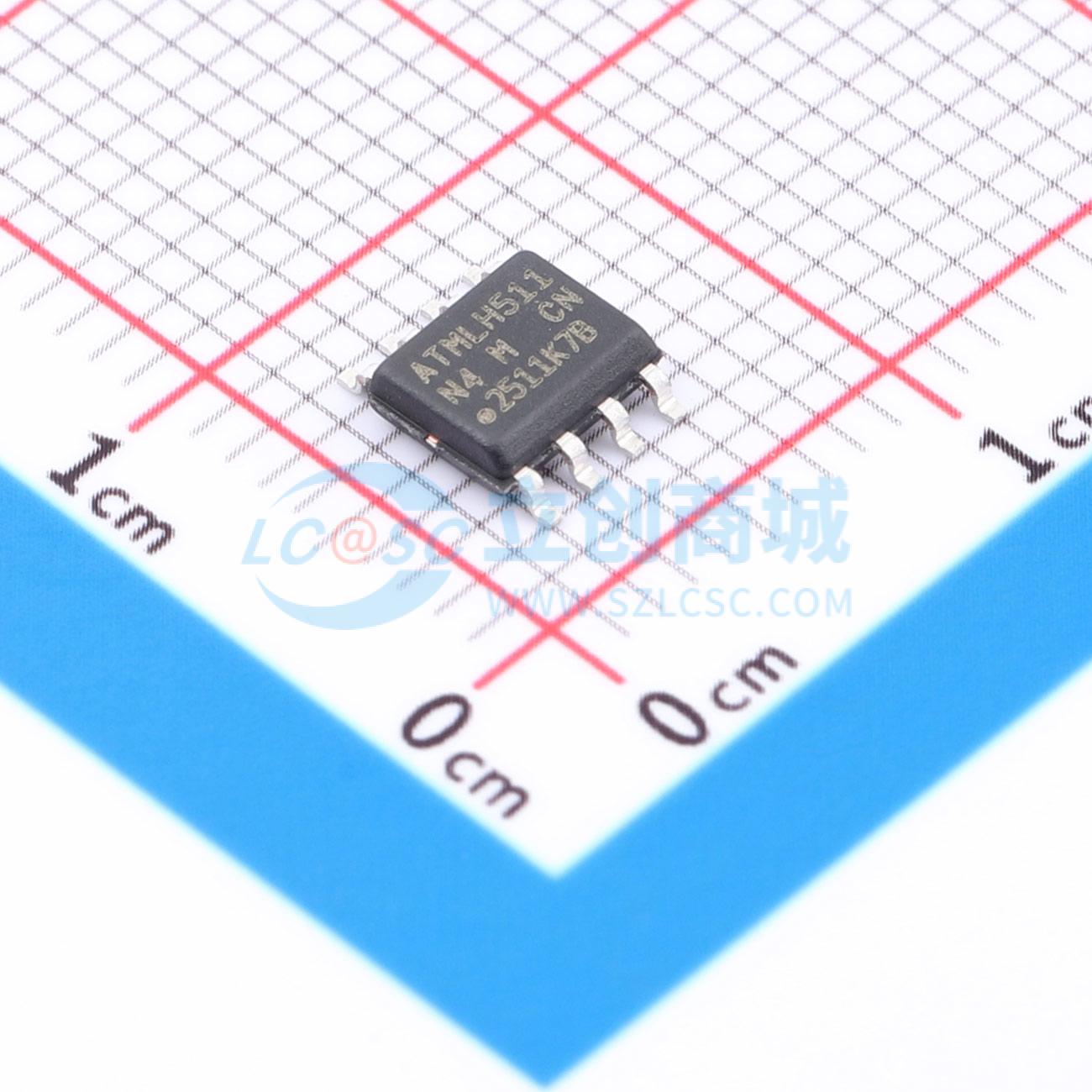

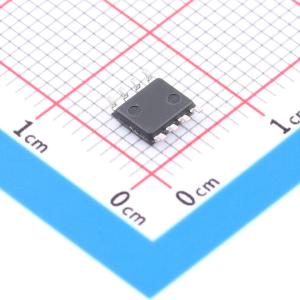

温馨提醒：图片仅供参考，商品以实物为准
AT24CS04-SSHM-T
4KbitI2C兼容串行EEPROM，带128bit唯一序列号
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AT24CS04是一款4K位I2C兼容串行EEPROM，具有128位唯一工厂编程的序列号。支持1.7V至5.5V低电压操作，工业温度范围为-40°C至+85°C。提供多种封装选项，包括8引脚SOIC、8引脚TSSOP、8引脚UDFN和5引脚SOT23。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- AT24CS04-SSHM-T
- 商品编号
- C615970
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.20443克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 4Kbit | |
| 时钟频率(fc) | 1MHz | |
| 工作电压 | 1.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 100万次 | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 低电压操作：VCC = 1.7V 至 5.5V
- 内部组织为 512×8 (4K) 或 1,024×8 (8K)
- 128 位唯一工厂编程序列号 - 永久只读值，在整个 CS 系列串行 EEPROM 中唯一
- 工业温度范围：-40°C 至 +85°C
- I²C 兼容（两线）串行接口：
- 100 kHz 标准模式，1.7V 至 5.5V
- 400 kHz 快速模式，1.7V 至 5.5V
- 1 MHz 快速模式加 (FM+)，2.5V 至 5.5V
- 施密特触发器，滤波输入用于噪声抑制
- 双向数据传输协议
- 写保护引脚用于全阵列硬件数据保护
- 超低工作电流（最大 3 mA）和待机电流（最大 6 μA）
- 16 字节页写模式：允许部分页写入
- 随机和顺序读取模式
- 自定时写周期，最大 5 ms
- 最大 ESD 保护 > 4,000V
- 高可靠性：
- 耐久性：1,000,000 次写循环
- 数据保留：100 年
- 绿色封装选项（无铅/无卤化物/符合 RoHS）
- 裸片销售选项：晶圆形式和卷带包装可用
