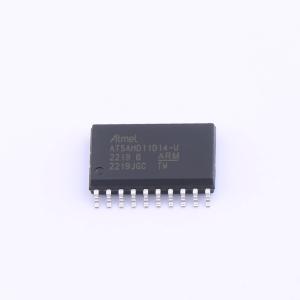

ATSAMD11D14A-SSUT

基于SMART ARM的低功耗微控制器

描述

SMART SAM D11 是一系列低功耗微控制器，采用32位ARM CorteX-M0+处理器，引脚数从14到24不等，配备16KB Flash和4KB SRAM。SAM D11设备的最大工作频率为48MHz，达到2.46 Coremark/MHz。它们设计用于简单直观的迁移，具有相同的外设模块、兼容的十六进制代码、相同的线性地址映射以及系列产品之间的引脚兼容迁移路径。所有设备都包括智能灵活的外设、用于外设间信号传递的Atmel事件系统，并支持电容式触摸按钮、滑块和滚轮用户界面。SAM D11系列与SAM D家族中的其他产品系列兼容，可以轻松迁移到具有更多功能的更大设备。 SAM D11设备提供以下特性：可系统内编程的Flash、六通道直接存储器访问（DMA）控制器、6通道事件系统、可编程中断控制器、最多22个可编程I/O引脚、32位实时时钟和日历、两个16位定时器/计数器（TC）和一个24位定时器/计数器用于控制（TCC），每个TC可以配置为执行频率和波形生成、精确的程序执行定时或输入捕获，对数字信号进行时间和频率测量。TC可以在8位或16位模式下工作，选定的TC可以级联形成32位TC，其中一个定时器/计数器具有优化的扩展功能，适用于电机、照明和其他控制应用。该系列提供一个全速无晶振USB 2.0设备接口；最多三个串行通信模块（SERCOM），每个模块可以配置为USART、UART、SPI、I2C（最高3.4 MHz）、SMBus、PMBus和LIN从机；最多10通道350ksps 12位ADC，具有可编程增益和可选过采样和抽取，支持高达16位分辨率，一个10位350ksps DAC，两个带窗口模式的模拟比较器，外围触摸控制器支持多达72个按钮、滑块、滚轮和接近感应；可编程看门狗定时器、掉电检测器和上电复位，以及两针串行线调试（SWD）编程和调试接口。所有设备都具有准确且低功耗的外部和内部振荡器。所有振荡器都可以用作系统时钟的源。不同的时钟域可以独立配置以运行在不同的频率，通过使每个外设在其最佳时钟频率下运行来节省功耗，从而在降低功耗的同时保持高CPU频率。SAM D11设备有两种软件可选的睡眠模式：空闲和待机。在空闲模式下，CPU停止运行，而其他功能可以继续运行。在待机模式下，除了被选择继续运行的功能外，所有时钟和功能都停止。设备支持SleepWalking功能。此功能允许外设基于预定义条件从睡眠中唤醒，从而使CPU仅在需要时唤醒，例如当超过阈值或结果准备好时。事件系统支持同步和异步事件，即使在外设处于待机模式时，也允许外设接收、响应并发送事件。Flash程序存储器可以通过SWD接口进行系统内重新编程。同一接口可用于非侵入式的片上调试和应用程序代码跟踪。在设备中运行的引导加载程序可以使用任何通信接口下载和升级Flash存储器中的应用程序程序。 SAM D11设备配备了完整的程序和系统开发工具套件，包括C编译器、宏汇编器、程序调试器/模拟器、编程器和评估套件。

品牌名称

MICROCHIP(美国微芯)

商品型号

ATSAMD11D14A-SSUT

商品编号

C614945

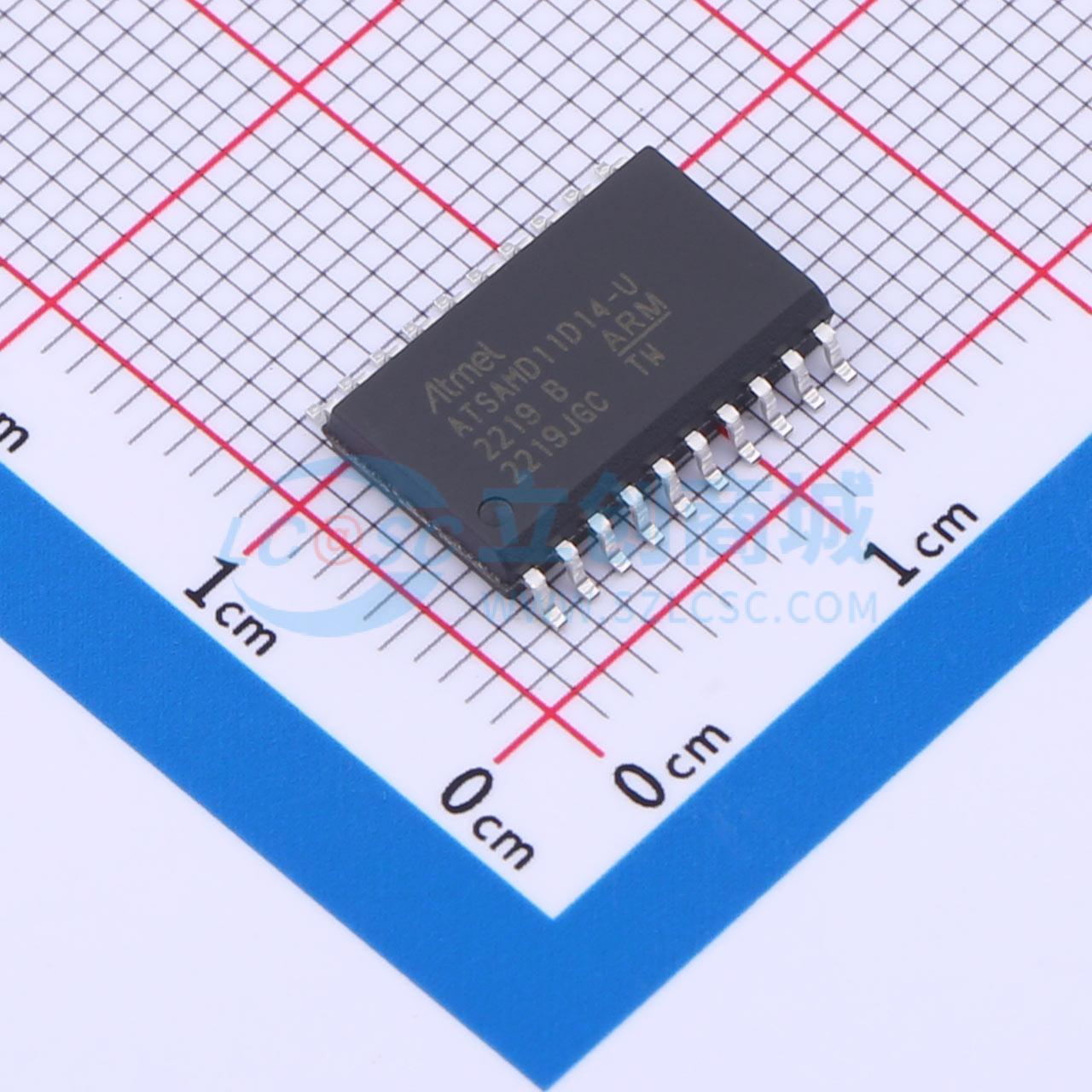

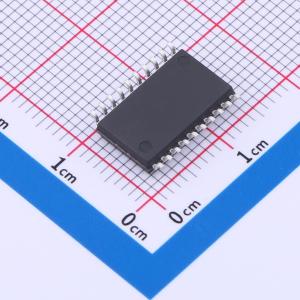

商品封装

SOIC-20-300mil​

包装方式

编带

商品毛重

0.67克(g)
