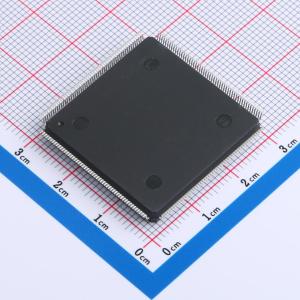

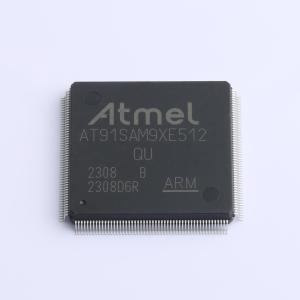

AT91SAM9XE512B-QU

Atmel |SMART SAM9XE 微控制器系列基于ARM926EJ-S 处理器的集成，该处理器配有快速ROM、RAM和Flash以及一系列广泛的外设。嵌入式Flash存储器可以通过JTAG-ICE接口在系统内编程，也可以通过生产编程器上的并行接口在安装前编程。内置的锁定位、安全位和MMU保护固件免受意外覆盖，并保持其机密性。

SAM9XE系列集成了以太网MAC、一个USB设备端口和一个USB主机控制器。它还集成了多个标准外设，包括六个UART、SPI、TWI、定时器计数器、同步串行控制器、ADC和多媒体/SD卡接口。SAM9XE系统控制器包括一个复位控制器，能够管理微控制器和整个系统的上电顺序。通过内置的掉电检测器和基于集成RC振荡器运行的看门狗可以监控设备的正确操作。

SAM9XE系列架构包括一个6层矩阵，允许最大内部带宽为六个32位总线。它还具有外部总线接口，能够与各种存储设备接口。引脚布局和球阵布局完全兼容Atmel | SMART SAM9260 eMPU，不同之处在于BMS引脚被ERASE引脚取代。

集成ARM926EJ-S ARM Thumb处理器
DSP指令扩展，ARM Jazelle技术用于Java加速
8 KB数据缓存，16 KB指令缓存，写缓冲区
在180 MHz下达到200 MIPS
内存管理单元
EmbeddedICE，调试通信通道支持

额外的嵌入式存储器
一个32 KB内部ROM，最大矩阵速度下单周期访问
一个32 KB（SAM9XE256和SAM9XE512）或16 KB（SAM9XE128）内部SRAM，最大矩阵速度下单周期访问
内部高速闪存：128 KB（SAM9XE128），256 KB（SAM9XE256）或512 KB（SAM9XE512），分别组织为256、512或1024页，每页512字节
128位宽访问快速读取时间：45 ns 页编程时间：4 ms，包括自动擦除 全擦除时间：10 ms 10,000次写入周期，10年数据保持，页锁定功能，闪存安全位

增强型嵌入式闪存控制器（EEFC）接口与32位内部总线配合，提高ARM和Thumb模式下的性能，具有128位宽存储器接口

外部总线接口（EBI）支持SDRAM、静态存储器、带ECC的NAND闪存和CompactFlash
USB 2.0全速（12 Mbit/s）设备端口，片上收发器，2688字节可配置集成DPRAM
USB 2.0全速（12 Mbit/s）主机单端口在208引脚PQFP器件中，双端口在217球LFBGA器件中 单个或双片上收发器 集成FIFO和专用DMA通道

以太网MAC 10/100 Base-T 媒体独立接口（MII）或简化媒体独立接口（RMII） 128字节FIFO和接收和发送专用DMA通道

图像传感器接口（ISI） ITU-R BT.601/656外部接口，可编程帧捕获率 支持高灵敏度传感器的12位数据接口 SAV和EAV同步，带有缩放器的预览路径，YCbCr格式

总线矩阵 六层32位矩阵 重映射命令

功能齐全的系统控制器，包括
复位控制器（RSTC），关机控制器（SHDwC）
128位4x32位通用备份寄存器
时钟生成器和电源管理控制器
高级中断控制器（AIC）和调试单元（DBGU）
周期间隔定时器（PIT）、看门狗定时器（wDT）和实时时钟（RTT）

复位控制器（RSTC） 基于上电复位单元，复位源识别和复位输出控制

时钟生成器（CKGR） 可选32768 Hz低功耗振荡器或电池备份电源上的内部低功耗RC振荡器，提供永久慢时钟 3到20 MHz片上振荡器，一个最高240 MHz PLL和一个最高100 MHz PLL

电源管理控制器（PMC） 极慢时钟工作模式，软件可编程电源优化能力 两个可编程外部时钟信号

高级中断控制器（AIC） 单独可屏蔽，八级优先级，向量中断源 三个外部中断源和一个快速中断源，防止虚假中断

调试单元（DBGU） 2线UART和支持调试通信通道，通用2线UART串行通信的可编程ICE访问阻止模式

周期间隔定时器（PIT） 20位间隔定时器加12位间隔计数器

看门狗定时器（wDT） 密钥保护，仅可编程一次，窗口16位计数器运行在慢时钟下

实时时钟（RTT） 32位自由运行备份计数器运行在慢时钟下，带16位预分频器

一个4通道10位模数转换器

三个32位并行输入/输出控制器（PIOA、PIOB、PIOC） 96个可编程I/O线，最多与两个外设I/O复用 每个I/O线单独的输入变化中断能力，单独可编程开漏、上拉电阻和同步输出

外设DMA控制器（PDC）通道
两个槽多媒体卡接口（MCI） 符合SDCard/SDIO和MultiMediaCard标准 自动协议控制和快速自动数据传输与PDC配合

一个同步串行控制器（SSC） 每个接收器和发送器的独立时钟和帧同步信号 I2S模拟接口支持，时分多路支持 32位数据传输的高速连续数据流能力

四个通用同步/异步收发器（USART） 单独波特率发生器，IrDA红外调制/解调，曼彻斯特编码/解码 ISO7816 T0/T1智能卡支持，硬件握手，RS485支持 USART0上的全调制解调器信号控制

一个2线UART
两个主/从串行外设接口（SPI） 8至16位可编程数据长度，四个外部外设芯片选择 同步通信

两个3通道16位定时器/计数器（TC） 三个外部时钟输入，每个通道两个多功能I/O引脚 双PwM生成，捕获/波形模式，上下计数能力 输出TIOA0、TIOA1、TIOA2的高驱动能力

两个两线接口（TwI）
主模式、多主模式和从模式操作
从模式下支持通用呼叫
连接到PDC通道以优化仅在主模式下的数据传输

IEEE 1149.1 JTAG边界扫描在所有数字引脚上

VDDBU、VDDCORE和VDDPLL电压范围为1.65V至1.95V
VDDIOP1（外设I/O）电压范围为1.65V至3.6V
VDDIOP0和VDDANA（模数转换器）电压范围为3.0V至3.6V
VDDIOM（存储器I/O）可编程电压范围为1.65V至1.95V或3.0V至3.6V

提供208引脚PQFP和217球LFBGA环保封装
