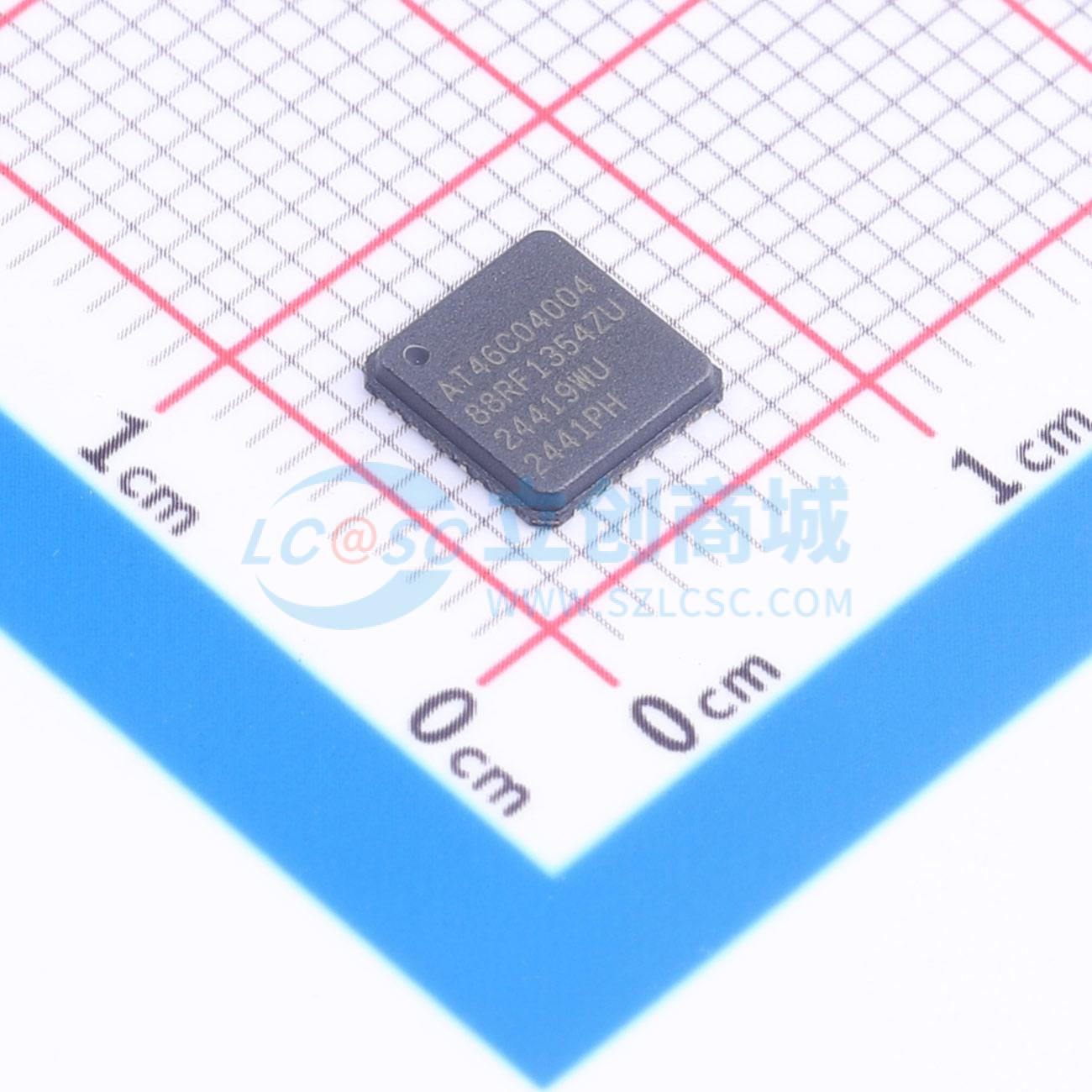

AT88RF1354-ZU

13.56 MHz Type B 射频读卡器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 与ISO/IEC 14443 Type B信号调制方案和ISO/IEC 14443-3 Type B帧格式的RFID应答器或非接触式智能卡进行通信。数据以106 kbps的速率半双工交换。两字节的CRC_B提供通信错误检测能力。与具有两线或SPI串行接口的3.3 V和5 V主机微控制器兼容
品牌名称: MICROCHIP(美国微芯)
商品型号: AT88RF1354-ZU
商品编号: C614319
商品封装: QFN-36-EP(6x6)
包装方式: 托盘
商品毛重: 1克(g)

商品参数

商品概述

AT88RF1354是一款智能、高性能的ISO/IEC 14443 B型射频读取器IC。AT88RF1354采用行业标准的ISO/IEC 14443 - 2 B型信号调制方案和ISO/IEC 14443 - 3 B型帧格式，与RFID应答器或非接触式智能卡进行通信。数据以106 kbps的速率进行半双工交换。一个两字节的CRC_B提供通信错误检测能力。 AT88RF1354与具有两线或SPI串行接口的3.3 V和5 V主机微控制器兼容。在两线接口模式下，AT88RF1354作为TWI从设备运行，需要四个微控制器引脚进行数据通信和握手。在SPI接口模式下，AT88RF1354作为模式0的SPI从设备运行，需要六个微控制器引脚进行数据通信和握手。为了与RFID应答器通信，主机微控制器通过射频通信信道发送一个数据包进行传输，并接收通过射频通信信道从应答器接收到的响应数据包。AT88RF1354执行所有射频通信数据包的格式化、解码和通信错误检查。由于这些任务均由AT88RF1354完成，主机微控制器无需承担射频编码、定时或协议功能。

商品特性

与所有符合ISO/IEC 14443 B型标准的卡、标签和应答器兼容
高性能13.56 MHz射频通信接口
符合ISO/IEC 14443 - 2 B型标准的106 kbps信令
符合ISO/IEC 14443 - 3 B型标准的帧和数据格式
内部发射器驱动天线，无需外部有源电路
强大的接收器对B型信号进行解调和解码
智能射频读取器功能
ISO/IEC 14443 - 3 B型轮询功能
内部处理B型帧格式化和解码
内部CRC生成和错误检测
可调节的帧等待定时
内部数据缓冲区
两种串行通信接口选项
时钟速度高达1 MHz的两线接口（TWI）从设备
时钟速度高达2 MHz的SPI模式0从设备
通过接口模式选择引脚进行SPI或TWI模式选择
与3.3 V和5 V微控制器兼容
电源电压：3.0至3.6 V或4.5至5.5 V
封装：6×6 mm QFN，符合环保标准（优于RoHS）
工业工作温度：-40℃至+85℃

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	射频卡芯片
	协议	ISO 14443B
	接口类型	I2C,SPI

	属性	参数值
	传输速率	106Kbit/s
	频率	13.56MHz
	工作电压	3V~3.6V；4.5V~5.5V
