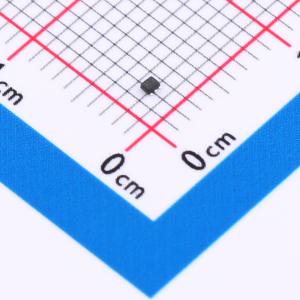

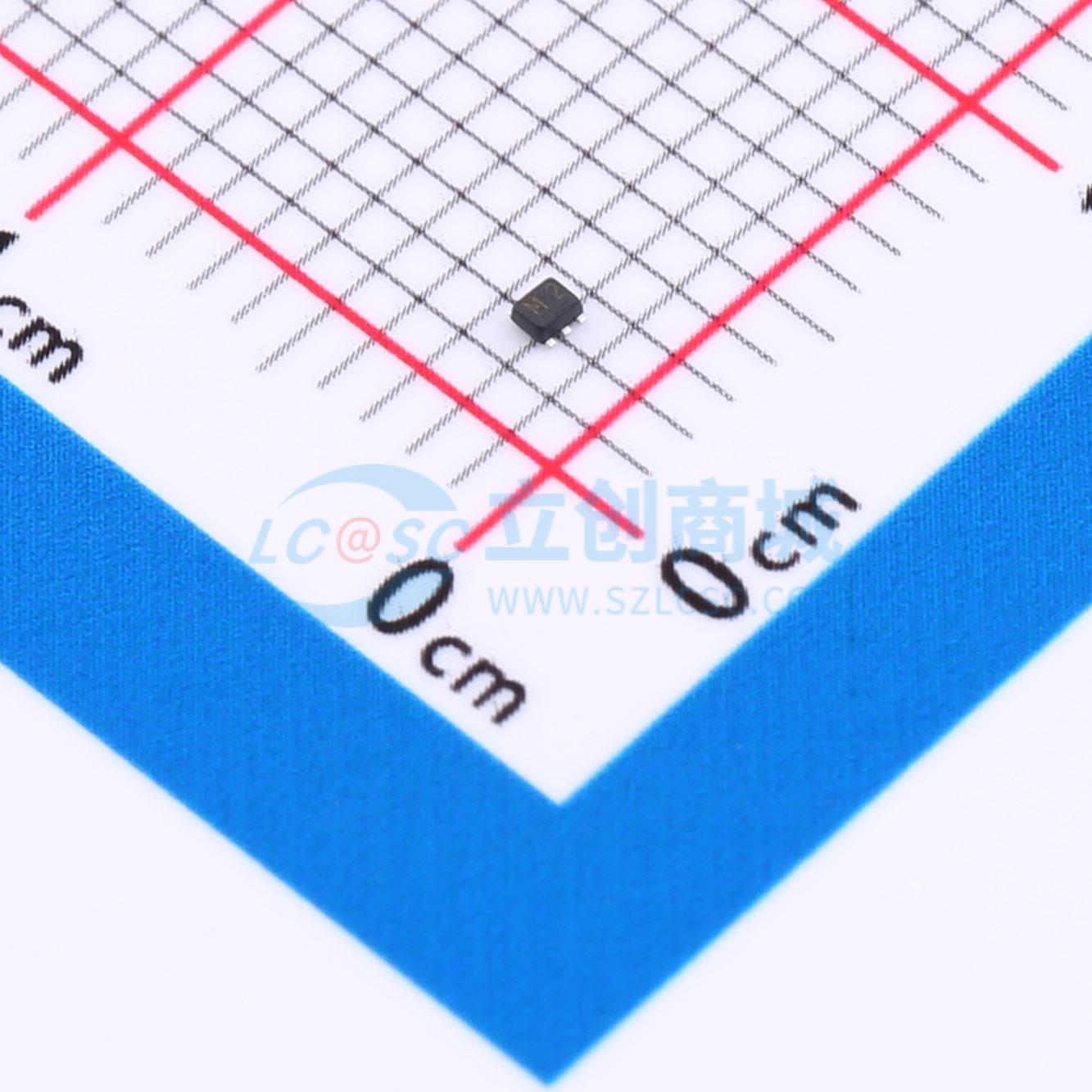

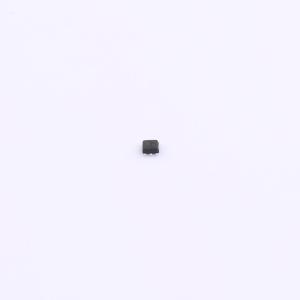

温馨提醒：图片仅供参考，商品以实物为准
7UL1G08FS,LF
CMOS数字集成电路，二输入与门
- 描述
- 2-输入与门
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 7UL1G08FS,LF
- 商品编号
- C5526647
- 商品封装
- SOT-953
- 包装方式
- 编带
- 商品毛重
- 0.005克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 1 | |
| 工作电压 | 900mV~3.6V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.7V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 2.48V | |
| 输出低电平(VOL) | 400mV | |
| 系列 | 7UL系列 | |
| 传播延迟(tpd) | 4.4ns@3.6V,30pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入 |
商品特性
- 宽工作温度范围：Tₒₚᵣ = -40 至 125 °C
- 高输出电流：±8.0 mA（最小值），VCC = 3.0 V
- 超高速运行：tₚd = 2.5 ns（典型值），VCC = 3.3 V，CL = 15 pF
- 工作电压范围：VCC = 0.9 至 3.6 V
- 3.6 V 耐受输入
- 3.6 V 掉电保护输出
