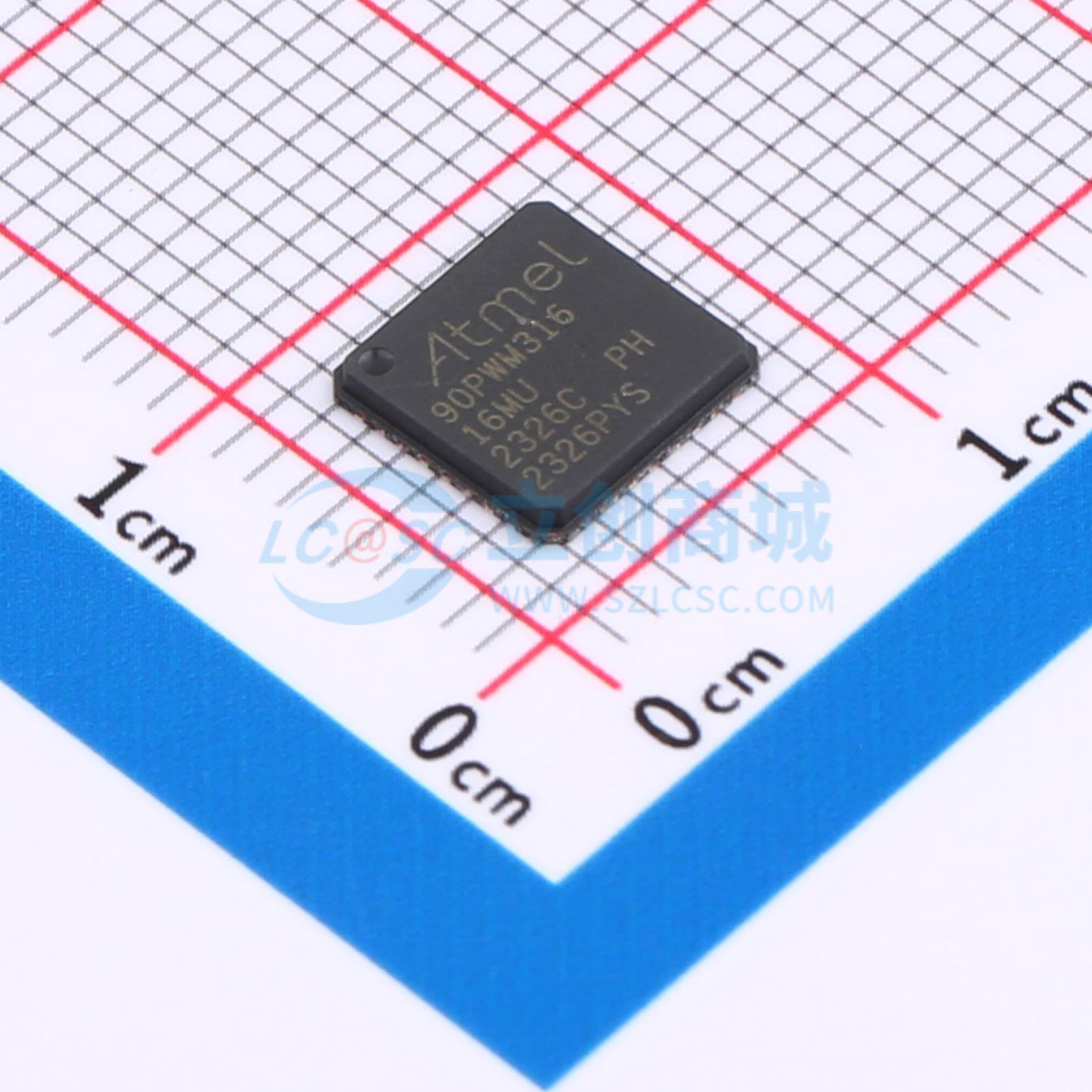

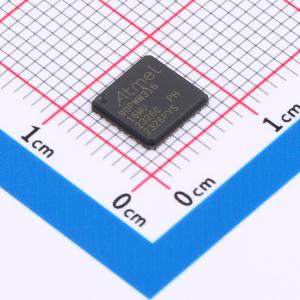

AT90PWM316-16MU

AT90PWM316-16MU

描述

高性能、低功耗的AVR 8位微控制器。先进的RISC架构，包含129条强大的指令，其中大多数指令在一个时钟周期内执行。具有32X8通用工作寄存器，全静态操作，每MHz可达1 MIPS吞吐量。包括片上2周期乘法器。数据和非易失性程序存储器：16K字节的系统内可编程程序存储器，耐写/擦除周期达10,000次。可选的引导代码区带有独立的锁定位。真正的读-写同时操作，512字节的系统内可编程EEPROM，耐写/擦除周期达100,000次。1024字节内部SRAM。闪存程序和EEPROM数据安全的编程锁。片上调试接口（debugWIRE）。外设特性包括两个或三个12位高速PSC（功率级控制器），具有4位分辨率增强功能，不重叠的反相PWM输出引脚，灵活的死区时间，可变的PWM占空比和频率，所有PWM寄存器的同步更新，用于事件驱动PFC实现的自动停止功能，在150kHz输出频率下小于25Hz的步宽，PSC2具有四个输出引脚和输出矩阵。一个带独立预分频器和捕获模式的8位通用定时器/计数器，一个带独立预分频器、比较模式和捕获模式的16位通用定时器/计数器。可编程串行USART，支持标准UART模式和用于DALI通信的16/17位双相模式。主/从SPI串行接口，10位ADC，最多支持11个单端通道和2对全差分ADC通道，可编程增益（差分通道上为5倍、10倍、20倍、40倍），内部参考电压，10位DAC，两个或三个带电阻阵列以调整比较电压的模拟比较器，4个外部中断，以及带独立片上振荡器的可编程看门狗定时器。特殊微控制器特性：低功耗空闲模式、降噪模式和掉电模式，上电复位和可编程掉电检测，位于位可编程I/O空间中的标志数组（4字节），通过SPI端口进行系统内编程，内部校准的RC振荡器（8 MHz），片上PLL用于快速PWM（32 MHz, 64 MHz）和CPU（16 MHz）。工作电压：2.7V - 5.5V。扩展工作温度范围：-40℃至±105℃。

品牌名称

MICROCHIP(美国微芯)

商品型号

AT90PWM316-16MU

商品编号

C614207

商品封装

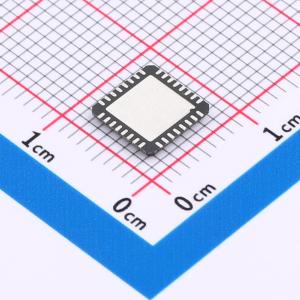

QFN-32-EP(7x7)​

包装方式

托盘

商品毛重

0.09克(g)
