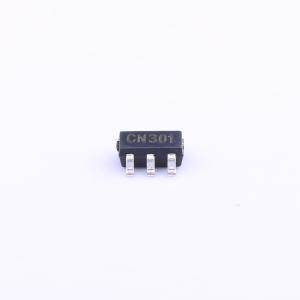

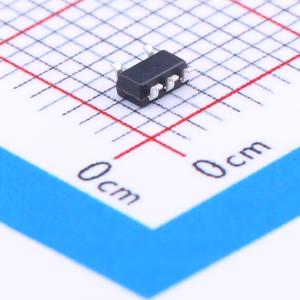

温馨提醒：图片仅供参考，商品以实物为准
CN301
极低功耗电池检测集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 极低功耗电池监测集成电路 CN301是一款极低功耗电压检测集成电路。如果LBI管脚电压低于CN301下行阈值，LBO在短暂延时后（典型值20us）输出低电平。如果LBI管脚电压高于CN301上行阈值，LBO在60ms延时后输出高电平。
- 品牌名称
- CONSONANCE(上海如韵)
- 商品型号
- CN301
- 商品编号
- C63355
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 监测芯片 | |
| 工作电压 | 1.9V~6V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 镍镉电池；镍氢电池；铅酸电池；锂电池 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 1.8uA |
商品概述
CN301是一款极低功耗电压检测集成电路。如果LBI管脚电压低于CN301下行阈值，LBO在短暂延时后（典型值20us）输出低电平。如果LBI管脚电压高于CN301上行阈值，LBO在60ms延时后输出高电平。这个60ms的延迟能够过滤掉噪声或某些干扰引起的监控输出紊乱，提高了系统的可靠性。上行阈值和下行阈值的差值是CN301比较器的迟滞，该迟滞可以消除由于被检测电源噪声或者由于负载突变导致的电池电压不稳定而引起的检测输出紊乱。CN301特别适合监控单节或多节锂离子电池，多节碱性电池，镍镉电池，镍氢电池和多节铅酸电池电压。
商品特性
- 精确的复位阈值: ±2%
- 迟滞消除了检测输出紊乱
- CMOS输出
- 60ms脉冲延迟过滤噪声
- VCC = 3V时，工作电流1.8μA
- 复位信号在电源电压低至1.15V时，仍能维持可靠输出
- 对短时间电源瞬态过滤功能
- 工作环境温度范围： -40℃ to +85℃
- 封装：SOT23-5
应用领域
- 电池供电系统
- 单节或多节锂电池检测
- 多节碱性电池，镍镉电池，镍氢电池检测
- 多节铅酸电池检测
