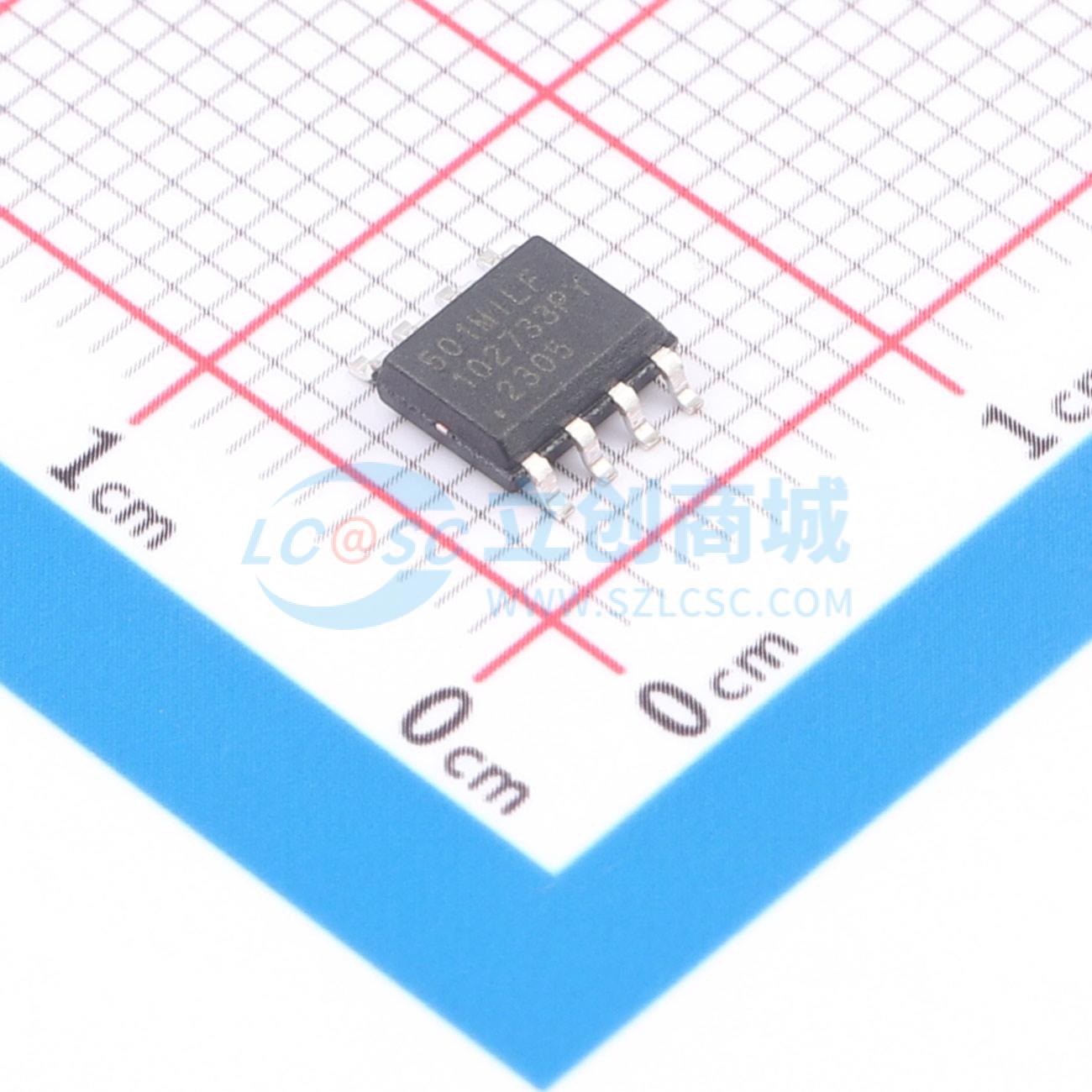

501MILF

ICS501 LOCO™ 是一种极具成本效益的解决方案，可从低频晶体或时钟输入生成高质量、高频的时钟输出。LOCO 代表低成本振荡器，因为它旨在取代大多数电子系统中的晶体振荡器。该器件采用锁相环 (PLL) 技术，使用标准基模、低成本晶体来产生高达 160 MHz 的输出时钟。 芯片的 ROM 中存储了生成九种不同倍频因子的能力，使一颗芯片能够输出多种常见频率。 该器件还设有输出使能引脚，当 OE 引脚置低时，时钟输出呈三态。 本产品用于时钟生成。它具有低输出抖动（输出周期的变化），但输入到输出的偏移和抖动未作定义或保证。对于需要定义输入到输出偏移的应用，请使用 ICS570B。

• 采用 8 引脚 SOIC、MSOP 封装或裸片形式
• 符合 RoHS 5（绿色）或 RoHS 6（绿色且无铅）标准的封装
• IDT 成本最低的 PLL 时钟
• 零 ppm 倍频误差
• 输入晶体频率为 5 - 27 MHz
• 输入时钟频率为 2 - 50 MHz
• 输出时钟频率高达 160 MHz
• 极低抖动，25 ps（单标准差）
• 与所有流行的 CPU 兼容
• 高达 160 MHz 时占空比为 45/55
• 九种可选频率
• 工作电压为 3.3 V 或 5.0 V
• 用于板级测试的三态输出
• TTL 电平下 25 mA 驱动能力
• 非常适合替代振荡器
• 有工业温度版本
• 先进的低功耗 CMOS 工艺
