CN3762

CN3762是PWM降压型两节锂电池充电管理集成电路，具有涓流，恒流和恒压充电模式。恒流充电电流由CSP管脚和BAT管脚之间的电流检测电阻 R_CS 设置。在恒压充电模式，恒压充电电压可以通过BAT管脚和FB管脚之间的电阻向上调整；当BAT管脚直接连接到FB管脚时，恒压充电电压为8.4V，精度为 1%。 当VCC管脚电压大于低压锁存阈值，并且大于电池电压时，CN3762正常工作。如果电池电压低于涓流充电阈值，充电器自动进入涓流充电模式，此时充电电流为所设置的恒流充电电流的 17.5%。当电池电压大于涓流充电阈值，充电器进入恒流充电模式，此时充电电流由内部的 120mV 基准电压和一个外部电阻 R_CS 设置，即充电电流为 120mV/R_CS。当电池电压继续上升接近恒压充电电压时，充电器进入恒压充电模式，充电电流逐渐减小。在充电状态，漏极开路输出 管脚内部的晶体管导通，输出低电平，以指示充电状态。当充电电流减小到恒流充电电流的 16% 时，充电结束，DRV管脚输出高电平。漏极开路输出 管脚内部的晶体管关断，输出为高阻态；另一个漏极开路输出 管脚内部的晶体管导通，输出低电平，以指示充电结束状态。在充电结束状态，如果断开输入电源，再重新接入，将开始一个新的充电周期；如果电池电压下降到再充电阈值，那么也将自动开始新的充电周期。 当输入电压掉电时，CN3762自动进入睡眠模式，内部电路被关断。 CN3762内部还有一个过压比较器，当BAT管脚电压由于负载变化或者突然移走电池等原因而上升时，如果BAT管脚电压上升到恒压充电电压的1.07倍时，过压比较器动作，关断片外的P沟道MOS场效应晶体管，充电器暂时停止，直到BAT管脚电压回复到恒压充电电压的1.02倍以下。

• 对于深度放电的锂电池，当电池电压低于恒压充电电压的 66.5% (典型值)时，用所设置的恒流充电电流的 17.5% 对电池进行涓流充电
• 在恒压充电阶段，充电电流逐渐减小，当充电电流降低到恒流充电电流的 16% 时，充电结束
• 在充电结束状态，如果电池电压下降到恒压充电电压的 95.5% ，自动开始新的充电周期
• 当输入电源掉电或者输入电压低于电池电压时，自动进入睡眠模式
• 其它功能包括输入低电压锁存，电池端过压保护和充电状态指示等

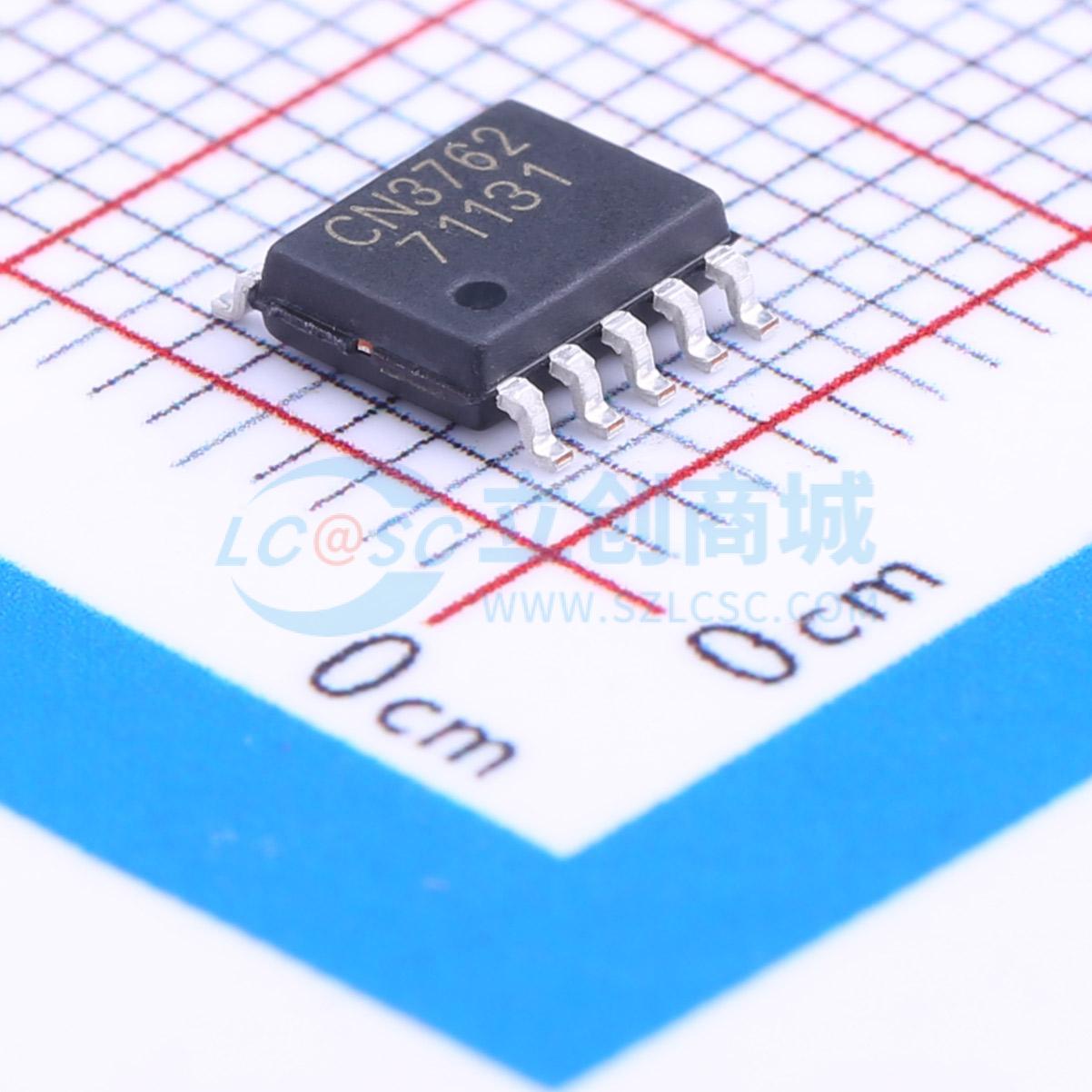

• 采用10管脚SSOP封装
• 宽输入电压范围：6.6V到30V
• 对两节锂电池完整的充电管理
• 充电电流可达4A
• PWM开关频率： 300KHz
• 恒压充电电压可用电阻向上调整
• 恒压充电电压精度： ±1%
• 恒流充电电流由外部电阻设置
• 对深度放电的电池进行涓流充电
• 自动再充电功能
• 充电状态和充电结束状态指示
• 软启动功能
• 电池端过压保护
• 工作环境温度： -40℃ 到 +85℃
• 产品无铅，满足Rohs，不含卤素

• 手持设备
• 备用电池应用
• 便携式工业和医疗仪器
• 电动工具
• 独立电池充电器
