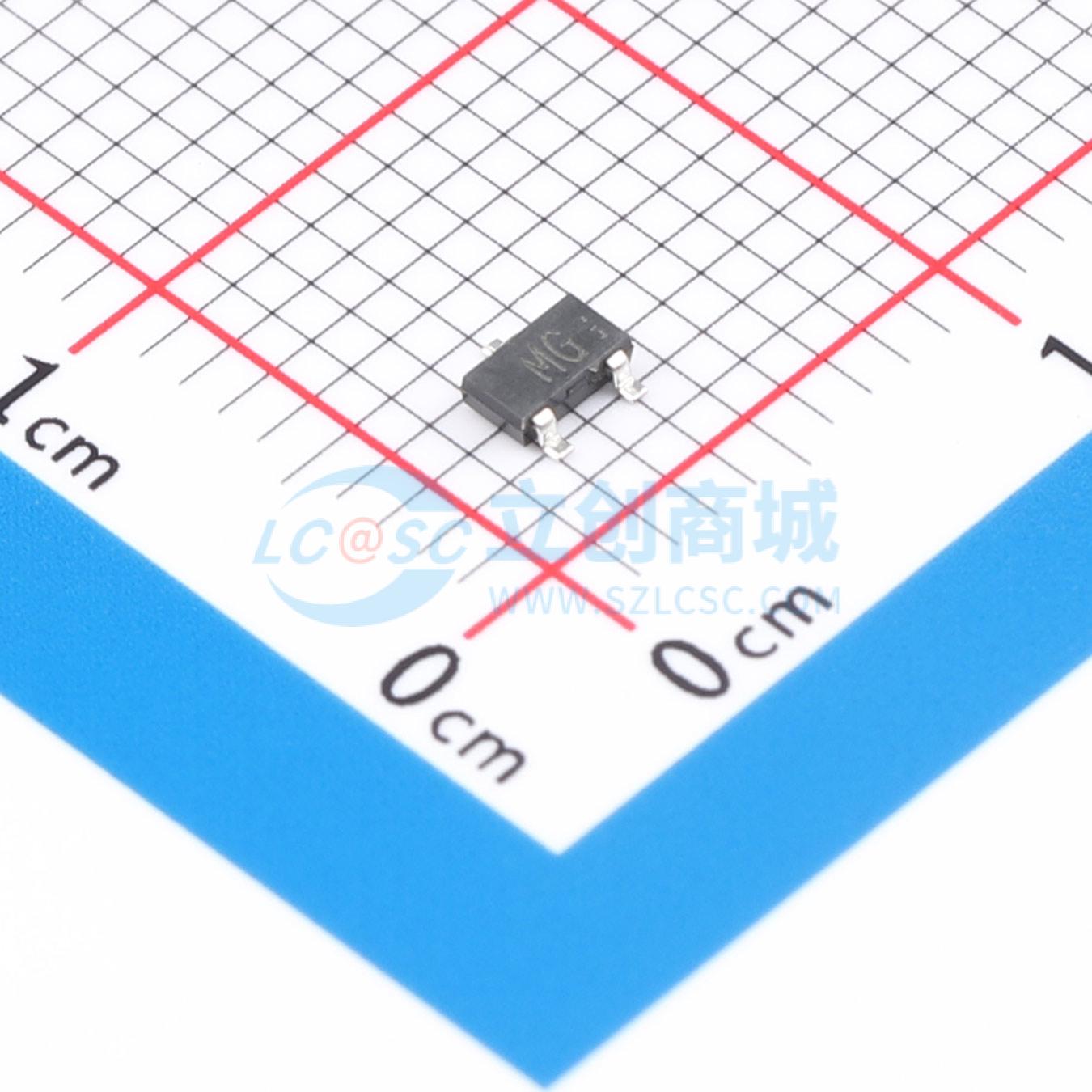

温馨提醒：图片仅供参考，商品以实物为准
2SAR553RTL
PNP中功率晶体管，适用于中功率驱动、低频放大器和高速开关，低集电极 - 发射极饱和电压，符合AEC - Q101标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- 2SAR553RTL
- 商品编号
- C5502658
- 商品封装
- TSMT3
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | PNP | |
| 集电极电流(Ic) | 2A | |
| 集射极击穿电压(Vceo) | 50V | |
| 耗散功率(Pd) | 1W | |
| 直流电流增益(hFE) | 180 |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 320MHz | |
| 集电极截止电流(Icbo) | 1uA | |
| 集射极饱和电压(VCE(sat)) | 400mV | |
| 射基极击穿电压(Vebo) | 6V | |
| 数量 | 1个PNP |
商品特性
- 适用于中功率驱动器
- 互补NPN类型：2SCR553R HZG
- 低VCE(sat)
- VCE(sat) = -400mV（Ma.）（IC/IB = -700mA / -35mA）
- 通过AEC-Q101认证
应用领域
- 低频放大器
- 高速开关
