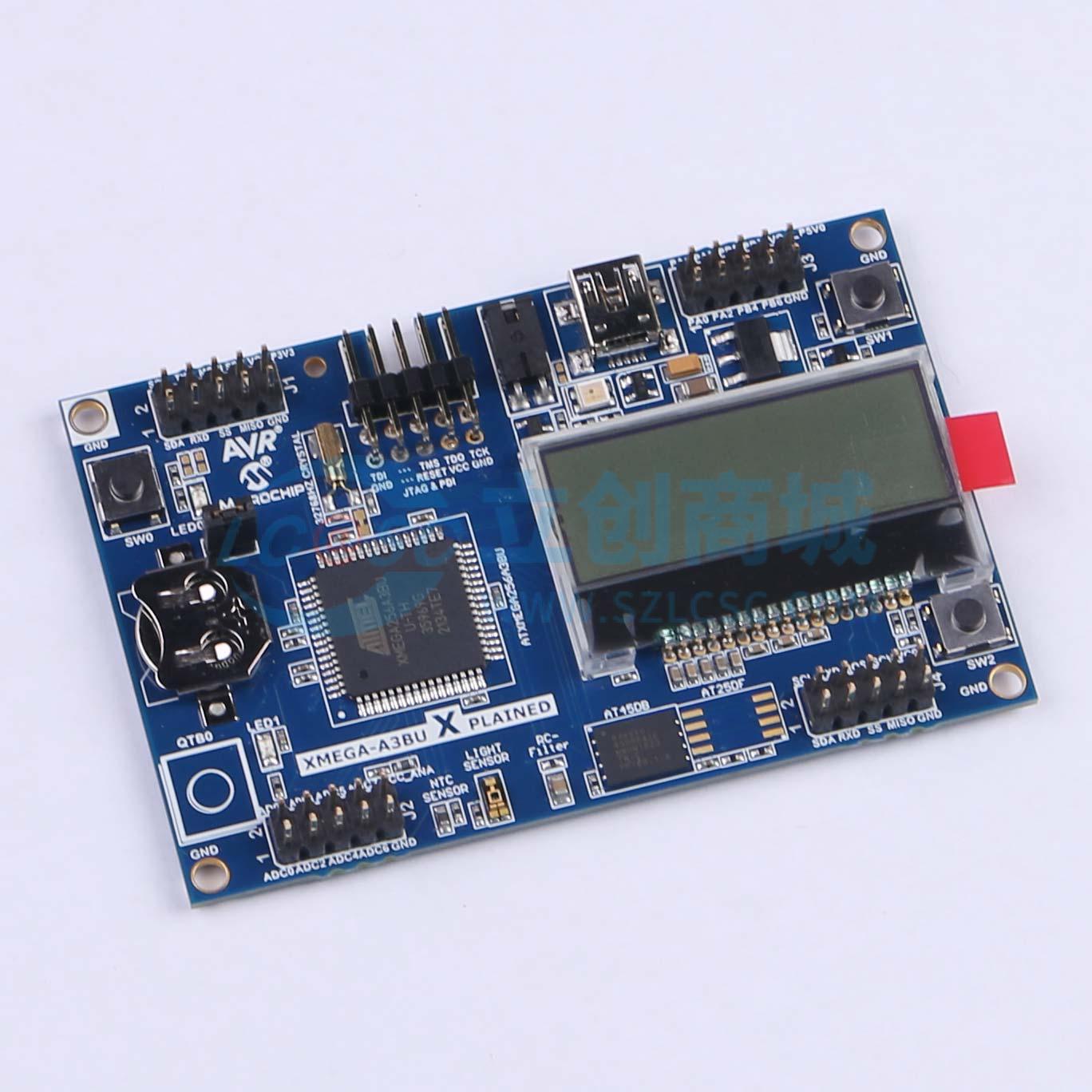

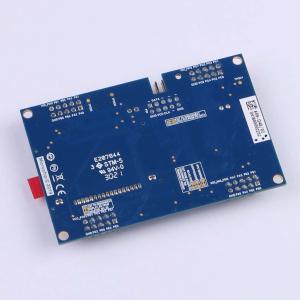

ATXMEGAA3BU-XPLD

ATXMEGAA3BU-XPLD

描述

高性能、低功耗的AtmelAVRXMEGA 8/16位微控制器非易失性程序和数据存储器- 256KB系统内自编程闪存- 8KB启动区- 4KB EEPROM- 16KB内部SRAM外设特性- 上电复位和可编程掉电检测- 带PLL和预分频器的内部和外部时钟选项- 可编程多级中断控制器- 五种睡眠模式- 编程和调试接口：JTAG（符合IEEE 1149.1标准）接口，包括边界扫描、PDI（编程和调试接口）- I/O和封装：47个可编程I/O引脚，64引脚TQFP，64焊盘QFNAtmel AVR XMEGA是一款基于增强型RISC架构的低功耗、高性能且外设丰富的8/16位微控制器系列。通过单时钟周期执行指令，AVR XMEGA设备实现了接近每兆赫兹一百万条指令（MIPS）的CPU吞吐量，使系统设计人员能够优化功耗与处理速度之间的平衡。AVR CPU结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在单条指令中访问两个独立的寄存器，并在一个时钟周期内执行。这种架构不仅代码效率更高，而且比传统的单一累加器或CISC架构的微控制器快很多倍。XMEGA A3BU设备提供以下特性：- 具备读写同时进行能力的系统内可编程闪存- 内部EEPROM和SRAM- 四通道DMA控制器- 八通道事件系统和可编程多级中断控制器- 47个通用I/O线- 带电池备份系统的32位实时时钟（RTC）- 七个灵活的16位定时器/计数器，带比较模式和PWM- 一个全速USB 2.0接口- 六个USART- 两个两线串行接口（TWIs）- 两个串行外设接口（SPIs）- AES和DES加密引擎- 两个16通道、12位ADC，带可编程增益- 一个2通道12位DAC- 四个模拟比较器（ACs），带窗口模式- 带独立内部振荡器的可编程看门狗定时器- 精确的内部振荡器，带PLL和预分频器- 可编程掉电检测提供了用于编程和调试的快速双引脚接口——编程和调试接口（PDI）。这些设备还具有符合IEEE std. 1149.1标准的JTAG接口，可用于边界扫描、片上调试和编程。XMEGA A3BU设备有五种软件可选的节能模式：- 空闲模式停止CPU，但允许SRAM、DMA控制器、事件系统、中断控制器和所有外设继续运行。- 掉电模式保存SRAM和寄存器内容，但停止振荡器，禁用其他所有功能，直到下一个TWI、USB唤醒、引脚变化中断或复位。- 在节能模式下，异步实时时钟继续运行，允许应用程序在设备其余部分处于睡眠状态时保持定时基准。- 在待机模式下，外部晶体振荡器继续运行，而设备的其余部分处于睡眠状态。这允许从外部晶体非常快速地启动，并结合低功耗。- 在扩展待机模式下，主振荡器和异步定时器都继续运行。为了进一步降低功耗，在活动模式和空闲睡眠模式下可以选择停止每个单独外设的外设时钟。Atmel提供免费的QTouch库，用于将电容触摸按钮、滑块和滚轮功能嵌入AVR微控制器。这些设备采用Atmel高密度非易失性存储器技术制造。可以通过PDI或JTAG接口在系统内重新编程程序闪存。运行在设备中的引导加载程序可以使用任何接口将应用程序下载到闪存中。当应用程序闪存部分更新时，引导闪存部分中的引导加载程序软件将继续运行，从而提供真正的读写同时操作。通过结合8/16位RISC CPU和系统内自编程闪存，AVR XMEGA是一个功能强大的微控制器系列，为许多嵌入式应用提供了高度灵活且成本效益高的解决方案。所有Atmel AVR XMEGA设备都配备了一整套程序和系统开发工具，包括C编译器、宏汇编器、程序调试/仿真器、编程器和评估套件。

品牌名称

MICROCHIP(美国微芯)

商品型号

ATXMEGAA3BU-XPLD

商品编号

C611033

包装方式

袋装

商品毛重

61.4克(g)
