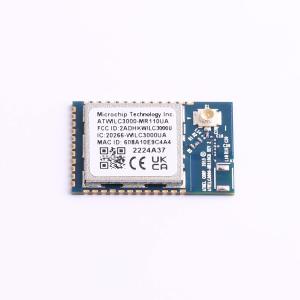

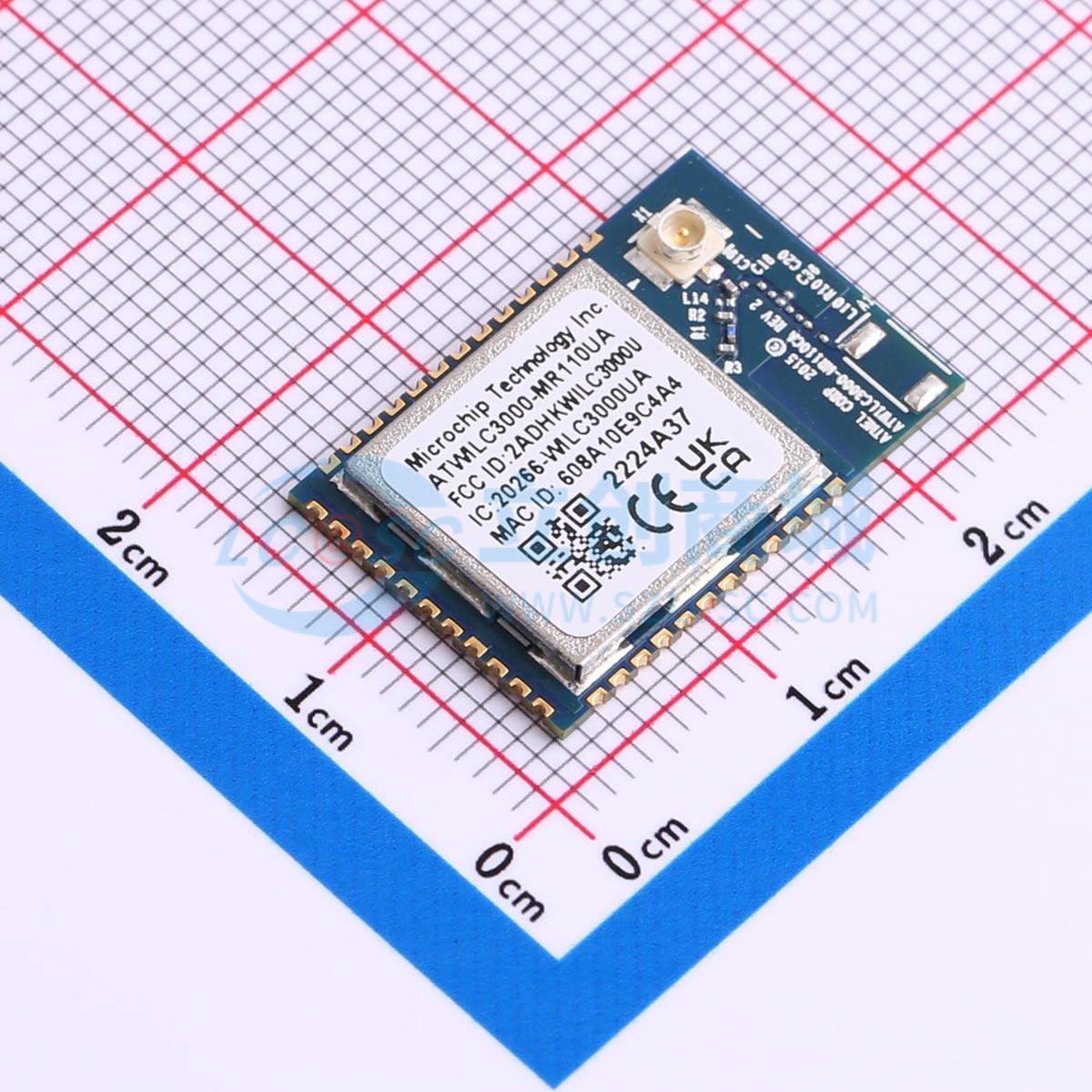

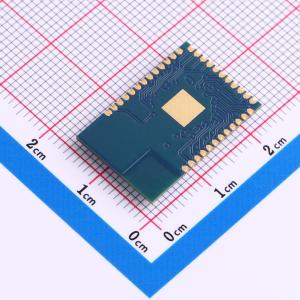

ATWILC3000-MR110UA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ATWILC3000-MR110xA 模块是一款符合 IEEE 802.11 b/g/n 射频/基带/介质访问控制（MAC）链路控制器和蓝牙 5.0 标准的模块，专为低功耗移动应用优化。该模块支持单流 1x1 IEEE 802.11n 模式，提供高达 72 Mbps 的物理层速率。ATWILC3000-MR110xA 模块集成了功率放大器（PA）、低噪声放大器（LNA）、发射/接收开关和电源管理功能，具有小巧的外形尺寸。ATWILC3000-MR110CA 集成了芯片天线，而 ATWILC3000-MR110UA 则增加了一个微型同轴（u.FL）连接器，用于连接外部天线。该模块在提供高性能的同时具有非常低的功耗。它包含了所有必需的电路，包括 26 MHz 晶振、电源管理单元（PMU）电路以及芯片天线或微型同轴（u.FL）射频连接器。ATWILC3000-MR110xA 模块在休眠操作时需要 32.768 kHz 时钟。该模块利用高度优化的 IEEE 802.11 蓝牙共存协议，并提供串行外设接口（SPI）和安全数字输入输出（SDIO），以便与主机控制器进行通信。
品牌名称: MICROCHIP(美国微芯)
商品型号: ATWILC3000-MR110UA
商品编号: C610419
包装方式: 托盘
商品毛重: 1克(g)

商品参数

商品概述

ATWILC3000-MR110xA模块是一款符合IEEE 802.11 b/g/n标准的射频/基带/介质访问控制（MAC）链路控制器，同时兼容蓝牙5.0，专为低功耗移动应用而优化。该模块支持单流1x1 IEEE 802.11n模式，物理层速率最高可达72 Mbps。ATWILC3000-MR110xA模块在集成功率放大器（PA）、低噪声放大器（LNA）、收发开关和电源管理功能时，具有小尺寸的特点。ATWILC3000-MR110CA集成了片上天线，而ATWILC3000-MR110UA则增加了一个微型同轴（u.FL）连接器，用于连接外部天线。该模块在提供高性能的同时，功耗极低。该模块包含所需的所有电路，包括一个26 MHz晶体、电源管理单元（PMU）电路以及片上天线或微型同轴（u.FL）射频连接器。ATWILC3000-MR110xA模块的睡眠操作需要一个32.768 kHz的时钟。 ATWILC3000-MR110xA模块采用了高度优化的IEEE 802.11蓝牙共存协议，并提供串行外设接口（SPI）和安全数字输入输出（SDIO），用于与主机控制器连接。

商品特性

IEEE 802.11 b/g/n射频/物理层/媒体访问控制片上系统（SOC）
IEEE 802.11 b/g/n（1x1），物理层速率最高可达72 Mbps
2.4 GHz工业、科学和医疗（ISM）频段单空间流
集成功率放大器和收发开关
集成片上天线或用于连接外部天线的u.FL微型同轴连接器
通过先进的物理层信号处理实现卓越的灵敏度和覆盖范围
先进的均衡和信道估计
先进的载波和定时同步
支持Wi-Fi Direct和软接入点（Soft-AP）
支持IEEE 802.11 WEP、WPA、WPA2和WPA2企业级安全协议
通过硬件加速的两级A-MSDU/A-MPDU帧聚合和块确认实现卓越的媒体访问控制吞吐量
片上内存管理引擎，减轻主机负载
SPI和SDIO主机接口
工作条件：
- 输入/输出工作电压（VDDIO）：1.62V至3.6V
- DC/DC转换器电源（VBAT）：2.5V至4.2V
- 工作温度：-40℃至+85℃
通过Wi-Fi联盟认证，具备连接性和优化功能：ID：WFA72428
蓝牙5.0（基本速率、增强数据速率和低功耗蓝牙）
跳频功能
通过高速通用异步收发传输器（UART）实现主机控制接口（HCI）
集成功率放大器和收发开关
卓越的灵敏度和覆盖范围
蓝牙技术联盟（SIG）5.0认证：声明ID：D039158

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	WiFi模块
	核心芯片	ATWILC3000-MU
	支持协议	Bluetooth5.0
	接口类型	I2C；SPI；UART
	频率	2.4GHz
	发射功率	19dBm

	属性	参数值
	工作电压	2.5V~4.2V
	接收电流	60.5mA
	发送电流	272mA
	接收灵敏度	-95dBm
	工作温度	-40℃~+85℃
