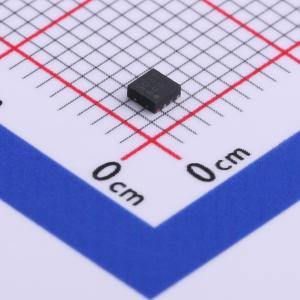

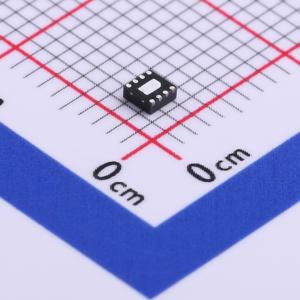

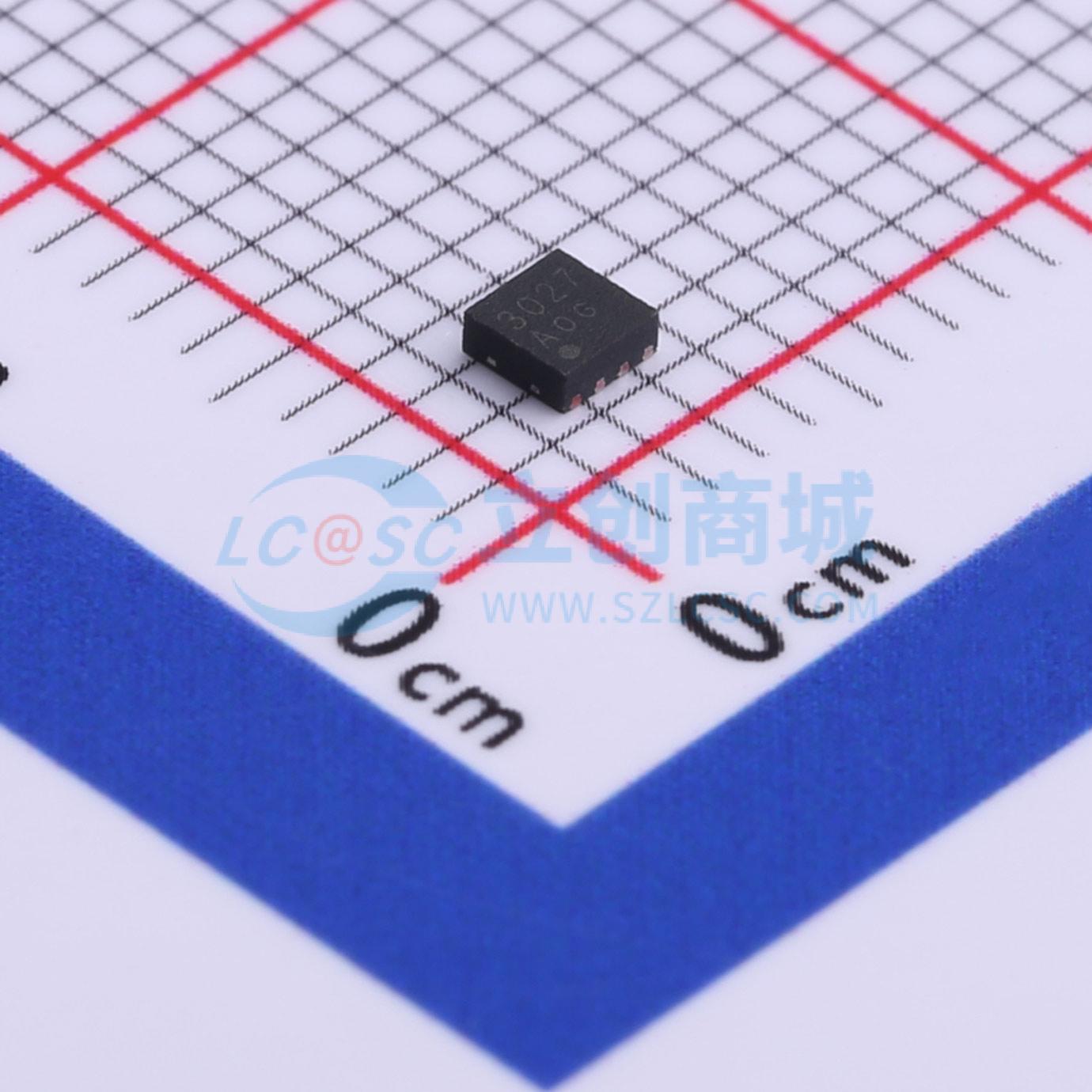

SL3027A
SL3027A 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL3027A
- 商品编号
- C609817
- 商品封装
- DFN-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.369克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 4.25V~26V | |
| 最大充电电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 充电饱和电压 | 4.2V | |
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ |
商品概述
SL3027系列是一款用于单节锂离子电池的完整恒流&恒压线性充电器。其DFN封装和较少的外部元件数量，使SL3027系列非常适合便携式应用。此外，SL3027系列专为在USB电源规格范围内工作而设计。 由于采用内部MOSFET架构，无需外部检测电阻，也不需要阻断二极管。充电电压固定为4.2V/4.3V/4.35V/4.4V，充电电流可通过单个电阻进行外部编程。当达到最终浮充电压后，充电电流降至编程值的 -1/10 时，SL3027系列会自动终止充电周期。 当移除输入电源（壁式适配器或USB电源）时，SL3027系列会自动进入低电流状态，使电池放电电流降至小于2μA。SL3027系列可进入关断模式，将电源电流降至50μA。 具备欠压锁定、自动再充电功能，并有两个状态引脚用于指示充电和充电终止状态。
商品特性
- VCC引脚承受30V输入电压
- 可编程充电电流高达200mA
- 无需MOSFET、检测电阻或阻断二极管
- 采用DFN封装的单节锂离子电池完整线性充电器
- 可直接通过USB端口为单节锂离子电池充电
- 预设4.2V/4.3V/4.35V/4.4V充电电压，精度为±1%
- 用于电量计量的充电电流监测输出
- 自动再充电
- 充电状态输出对、无电池和故障状态显示
- CC/10充电终止
- 关断模式下电源电流为50μA
- 2.9V涓流充电阈值
- 软启动限制浪涌电流
- ESD HBM 2KV
- 提供DFN2x2 - 8封装
应用领域
- 手机、个人数字助理、MP3/MP4播放器
- 电子烟
- 蓝牙设备
- GPS应用
