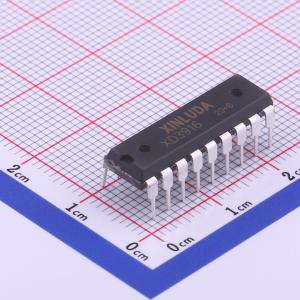

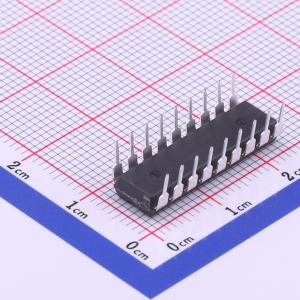

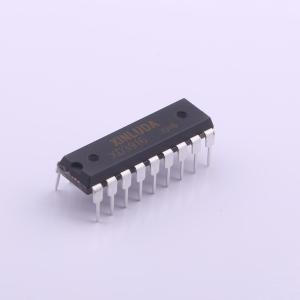

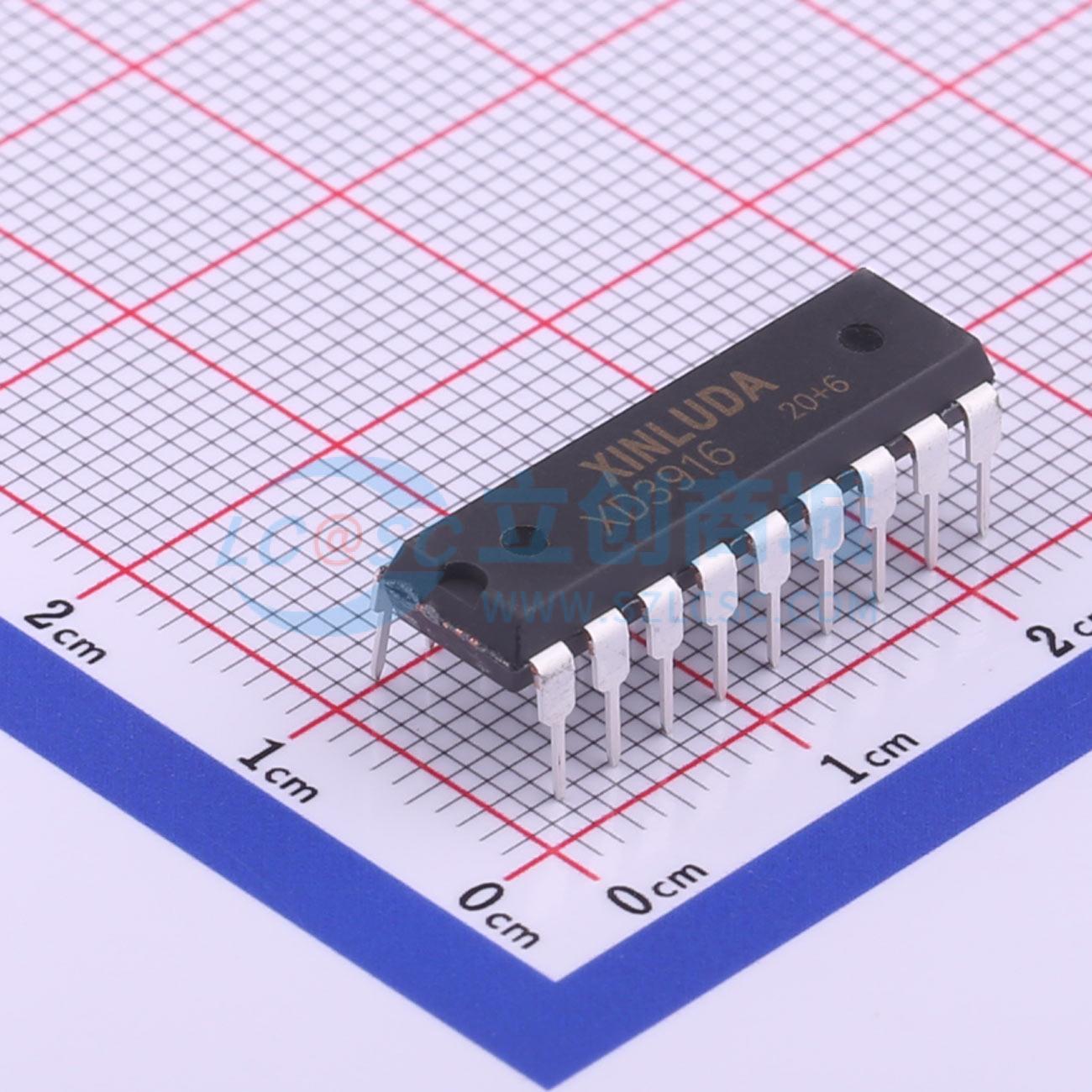

XD3916
LED照明驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XD3916
- 商品编号
- C609779
- 商品封装
- DIP-18
- 包装方式
- 管装
- 商品毛重
- 2.063克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3V~20V | |
| 开关频率 | - | |
| 通道数 | 10 | |
| 输出电压 | - | |
| 输出电流 | 30mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | 0℃~+70℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | - |
商品概述
XD3916是一款单片集成电路，可感应模拟电压电平并驱动十个LED、LCD或真空荧光显示器，提供了一种流行的VU表的电子版本。通过一个引脚可将显示模式从条形图切换为移动点显示。LED电流驱动是可调节和可编程的，无需使用限流电阻。整个显示系统可在低至3V或高至25V的单电源下工作。 该集成电路包含一个可调电压基准和一个精确的十级分压器。高阻抗输入缓冲器可接受低至地电位、高至正电源电压1.5V以内的信号。此外，它无需对±35V的输入进行保护。输入缓冲器驱动10个独立的比较器，这些比较器以精密分压器为参考。精度通常优于0.2dB。 音频应用包括平均或峰值电平指示器以及功率计。用LED条形图取代传统仪表，可实现响应更快、更坚固、可视性更高的显示，同时保留了模拟显示易于解读的特点。 XD3916应用极为简单。一个满量程为1.2V的仪表除了十个LED外仅需一个电阻。再增加一个电阻可将满量程在1.2V至12V之间任意编程，且与电源电压无关。LED亮度可通过一个电位器轻松控制。 XD3916用途广泛。其输出可驱动LCD、真空荧光管、白炽灯以及任何颜色的LED。多个器件可级联，以实现点或条形模式显示，从而增加量程和/或分辨率。线性的XD3914和对数的XD3915在其他应用中也很有用。
商品特性
- 快速响应电子VU表
- 可驱动LED、LCD或真空荧光管，条形或点状显示模式可由用户外部选择
- 可扩展至70dB显示范围
- 内部电压基准为1.2V至12V，可在3V至25V单电源下工作
- 输入可低至地电位
- 输出电流可在1mA至30mA之间编程
- 输入可承受±35V而不会损坏或产生错误输出
- 输出为电流调节型、集电极开路
- 可直接驱动TTL或CMOS
- 内部十级分压器为浮动式，可参考宽范围的电压
- XD3916的工作温度范围为0℃至+70℃。XD3916采用18引脚PDIP封装。
