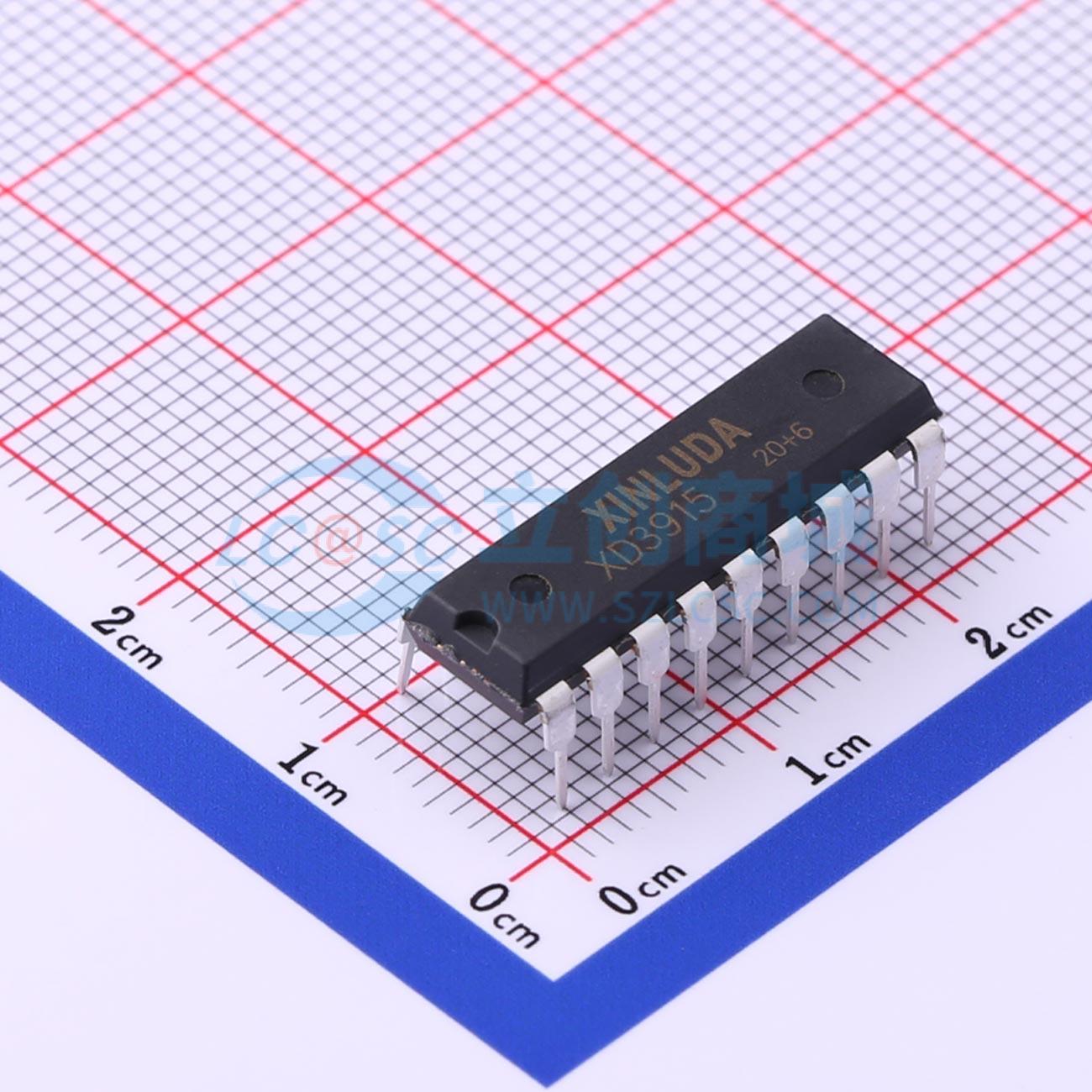

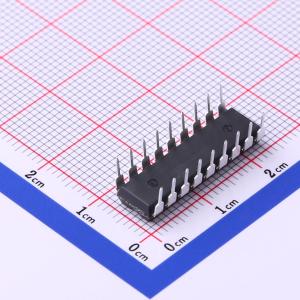

XD3915

XD3915是一款单片集成电路，可感应模拟电压电平并驱动十个LED、LCD或真空荧光显示器，提供对数3 dB/级的模拟显示。通过一个引脚可将显示模式从条形图切换为移动点显示。LED电流驱动可调节且可编程，无需使用限流电阻。整个显示系统可在低至3V或高至25V的单电源下工作。 该集成电路包含一个可调电压基准和一个精确的十级分压器。高阻抗输入缓冲器可接受低至地电位、高至正电源电压以下1.5V的信号。此外，它无需对±35V的输入进行保护。输入缓冲器驱动10个独立的比较器，这些比较器以精密分压器为参考。精度通常优于1 dB。 XD3915的dB/级显示适用于具有宽动态范围的信号，如音频电平、功率、光强度或振动。音频应用包括平均或峰值电平指示器、功率计和射频信号强度计。用LED条形图取代传统仪表可实现响应更快、更耐用且高可见度的显示，同时保留模拟显示易于解读的特点。 XD3915应用极为简便。一个满量程为1.2V的仪表除了十个LED外仅需一个电阻。再增加一个电阻可将满量程在1.2V至12V之间任意编程，且与电源电压无关。通过一个电位器即可轻松控制LED亮度。 XD3915非常通用。其输出可驱动LCD、真空荧光管和白炽灯，以及任何颜色的LED。多个器件可级联，以实现60 dB或90 dB范围的点或条形模式显示。XD3915还可与XD3914级联以实现线性/对数显示，或与XD3916级联以实现扩展量程的VU表。

• 3 dB/级，30 dB量程
• 驱动LED、LCD或真空荧光显示器，条形或点状显示模式可由用户外部选择
• 可扩展至90 dB显示
• 内部电压基准为1.2V至12V，可在3V至25V的单电源下工作
• 输入可低至地电位
• 输出电流可在1 mA至30 mA之间编程
• 输入可承受±35V而不会损坏或产生错误输出
• 输出为电流调节的集电极开路
• 可直接驱动TTL或CMOS
• 内部十级分压器为浮动式，可参考宽范围的电压
• XD3915的工作温度范围为0℃至+70℃
