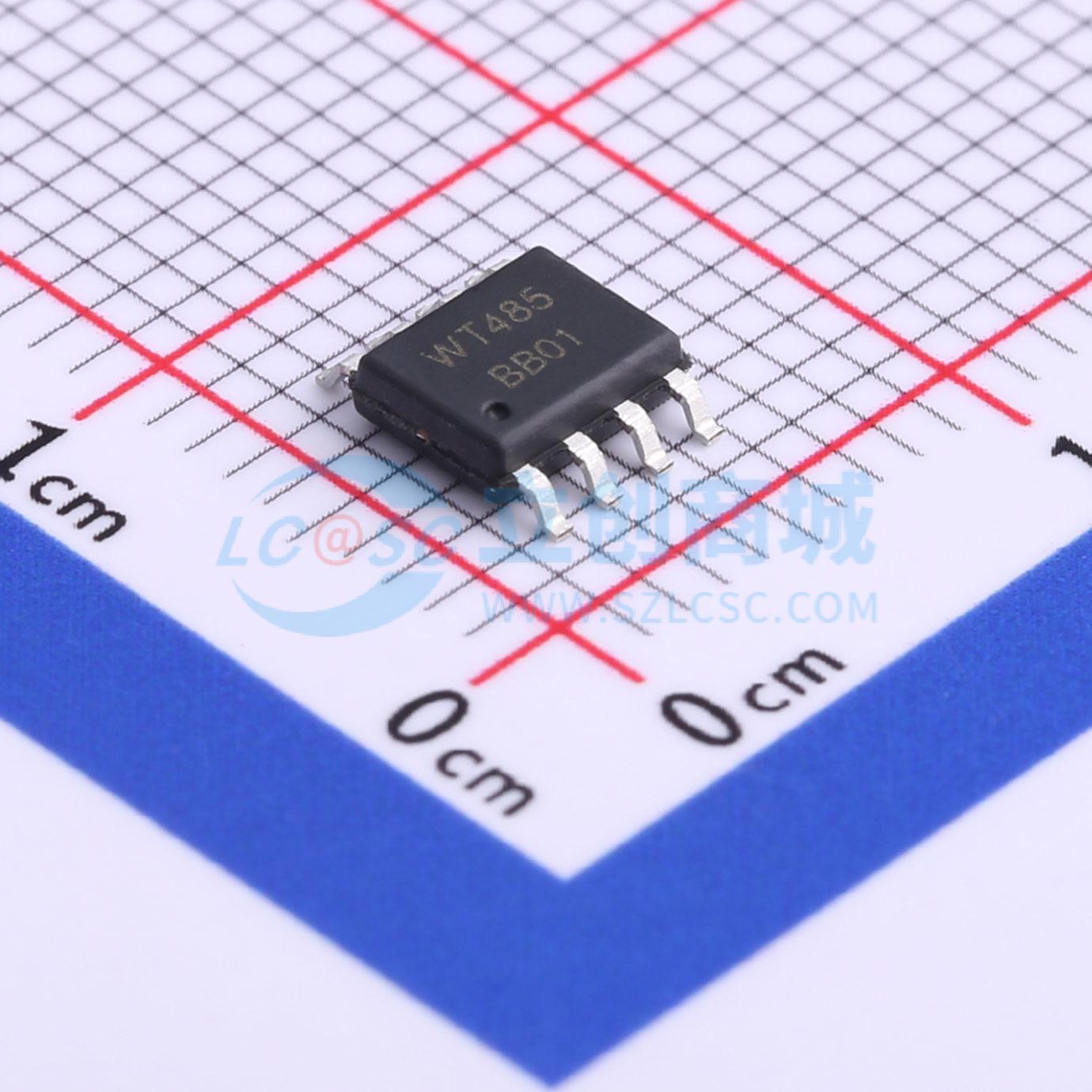

WT485-S80R
WT485 ±16kV ESD保护, 1Mbps, 半双工 RS485/RS422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- WT485是一款5V供电、半双工、低功耗、低摆率的RS485收发器。集成TVS器件，接触放电电压为±16KV，HBM为±16KV，空气放电为±16KV。
- 品牌名称
- Wayon(上海维安)
- 商品型号
- WT485-S80R
- 商品编号
- C607951
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.113克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 1Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±16kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | - | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
WT485是一款5V供电、半双工、低功耗、低斜率的RS485收发器。WT485完全符合TIA/EIA-485标准。
WT485包含一个驱动器和一个接收器，两者都可以独立启用和禁用。当两者都禁用时，驱动器和接收器输出处于高阻态。WT485具有1/8单位负载的接收器输入阻抗，允许总线上最多连接256个收发器。WT485的特点是具有减小斜率的驱动器，可最小化电磁干扰并减少由不当端接电缆引起的反射，从而实现高达1Mbps的无误数据传输。
WT485在4.5V至5.5V的供电电压下工作。WT485是一款真正的故障安全型收发器。WT485还具有热关断保护、电流限制保护和过压保护功能。DE和RE控制端口输入具有热插拔能力。
该收发器集成了TVS器件，提供±16KV的接触放电电压、±16KV的人体模型（HBM）放电电压和±16KV的空气放电电压。
应用领域
- 主干电缆类型RS485通信网络
- 串联拓扑类型RS485通信网络
