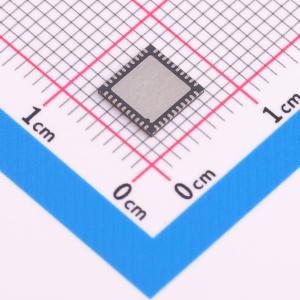

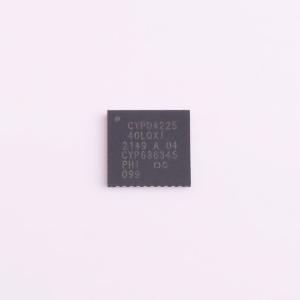

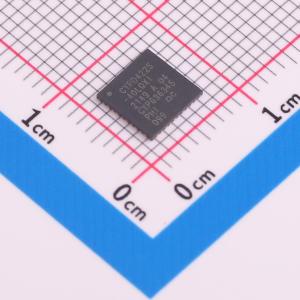

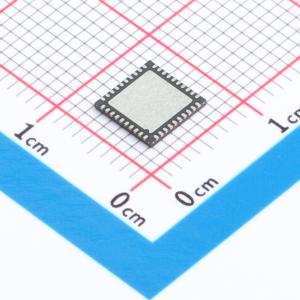

温馨提醒：图片仅供参考，商品以实物为准
CYPD4225-40LQXIT
EZ-PD CCG4 USB Type-C端口控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EZ-PD CCG4是一款双USB Type-C控制器，符合最新的USB Type-C和PD标准。它提供了一个完整的双USB Type-C和USB-PowerDelivery端口控制解决方案，适用于笔记本电脑、电源适配器和扩展坞。
- 商品型号
- CYPD4225-40LQXIT
- 商品编号
- C5457117
- 商品封装
- QFN-40
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| USB协议版本 | USB 3.0 | |
| 通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.71V~5.5V；2.7V~5.5V | |
| 工作温度 | -40℃~+105℃ | |
| 静态电流 | 2.5uA |
商品概述
EZ-PD™ CCG4是一款双USB Type-C控制器，符合最新的USB Type-C和PD标准。EZ-PD CCG4为笔记本电脑、电源适配器和扩展坞提供了完整的双USB Type-C和USB电力传输端口控制解决方案。它还可用于双角色和下游端口应用。EZ-PD CCG4采用赛普拉斯专有的M0S8技术，配备32位、48 MHz的Arm Cortex-M0处理器，拥有128 KB闪存，并集成了两个完整的Type-C收发器，包括Type-C终端电阻RP和RD。
商品特性
- 32位MCU子系统
- 48 MHz Arm Cortex-M0 CPU
- 128 KB闪存
- 8 KB SRAM
- 多达四个集成定时器和计数器，以满足USB-PD协议所需的响应时间
- 四个运行时串行通信模块（SCB），具备可重新配置的I2C、SPI或UART功能
- 集成振荡器，无需外部时钟
- 集成USB电力传输3.0支持（33球CSP型号仅支持PD 2.0）
- 两个集成的USB-PD BMC收发器
- 两个Type-C端口均集成UFP（RD）和DFP（RP）电流源
- 集成用于DRP（电源/负载）应用的死电池终端
- 支持两个USB Type-C端口
- 集成VCONN FET为EMCA电缆供电
- 集成快速角色切换和扩展数据消息功能（33球CSP型号不支持）
- 2.7 V至5.5 V工作电压
- GPIO独立电源电压引脚，允许I/O上的信号电压为1.71 V至5.5 V
- 复位电流：1.0 μA，深度睡眠电流：2.5 μA，睡眠电流：2.5 mA
- 根据IEC61000 - 4 - 2 4C级标准，具备±8 kV接触放电和±15 kV空气间隙放电能力（仅适用于40引脚QFN和33球CSP封装）
- 端口0的I2C引脚以及CC1、CC2引脚支持热插拔
- 支持扩展工业温度范围 -40 ℃至 +105 ℃
应用领域
- 笔记本电脑
- 电源适配器
- 扩展坞
