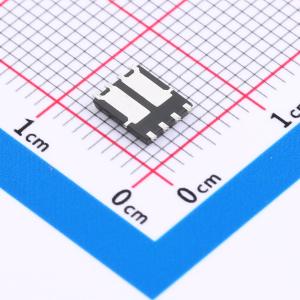

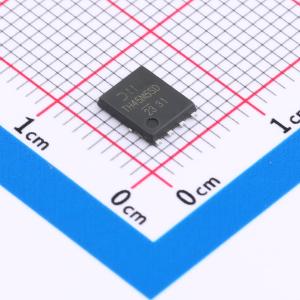

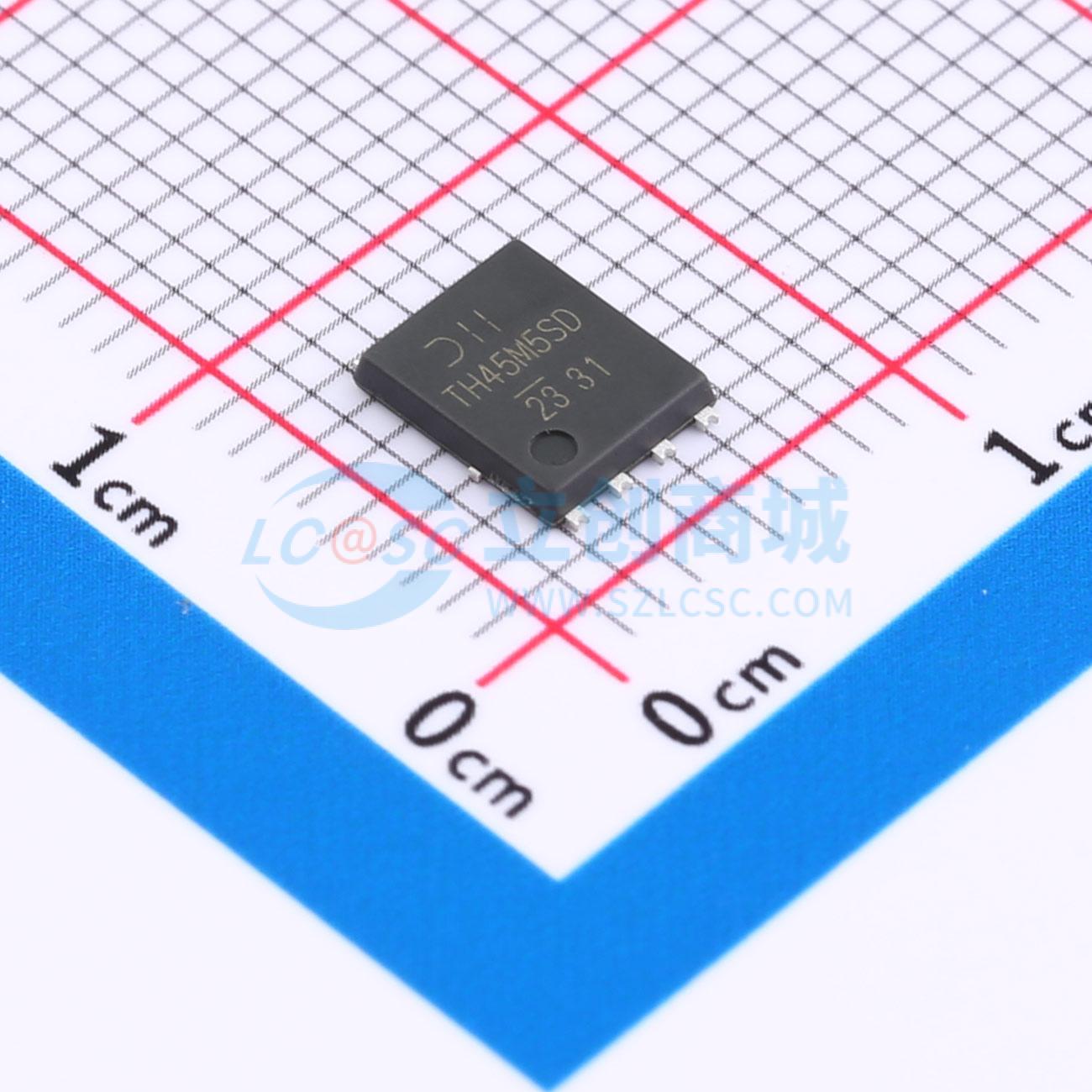

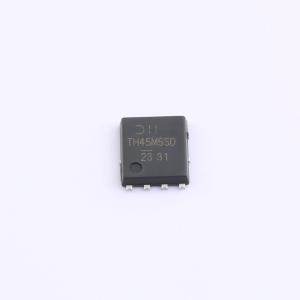

DMTH45M5SPDWQ-13
40V、175°C双N沟道增强型MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款MOSFET旨在满足汽车应用的严格要求。它符合AEC-Q101标准，有生产件批准程序（PPAP）支持，适用于无线充电DC-DC转换器、电源管理。
- 品牌名称
- DIODES(美台)
- 商品型号
- DMTH45M5SPDWQ-13
- 商品编号
- C5457073
- 商品封装
- PowerDI5060-8
- 包装方式
- 编带
- 商品毛重
- 0.122667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 79A | |
| 导通电阻(RDS(on)) | 5.5mΩ@10V | |
| 耗散功率(Pd) | 60W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 13.2nC@10V | |
| 输入电容(Ciss) | 1.083nF | |
| 反向传输电容(Crss) | 21pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 621pF |
商品特性
- 额定温度可达+175°C,适用于高环境温度环境
- 生产过程中进行100%非钳位电感开关(UIS)测试,确保终端应用更可靠、更耐用
- 高转换效率
- 低导通电阻RDS(ON),可将导通状态损耗降至最低
- 低输入电容
- 快速开关速度
- 可焊侧翼,便于光学检测
- 无铅涂层,符合RoHS标准
- 无卤素和锑,为“绿色”器件
应用领域
-无线充电-DC-DC转换器-电源管理
