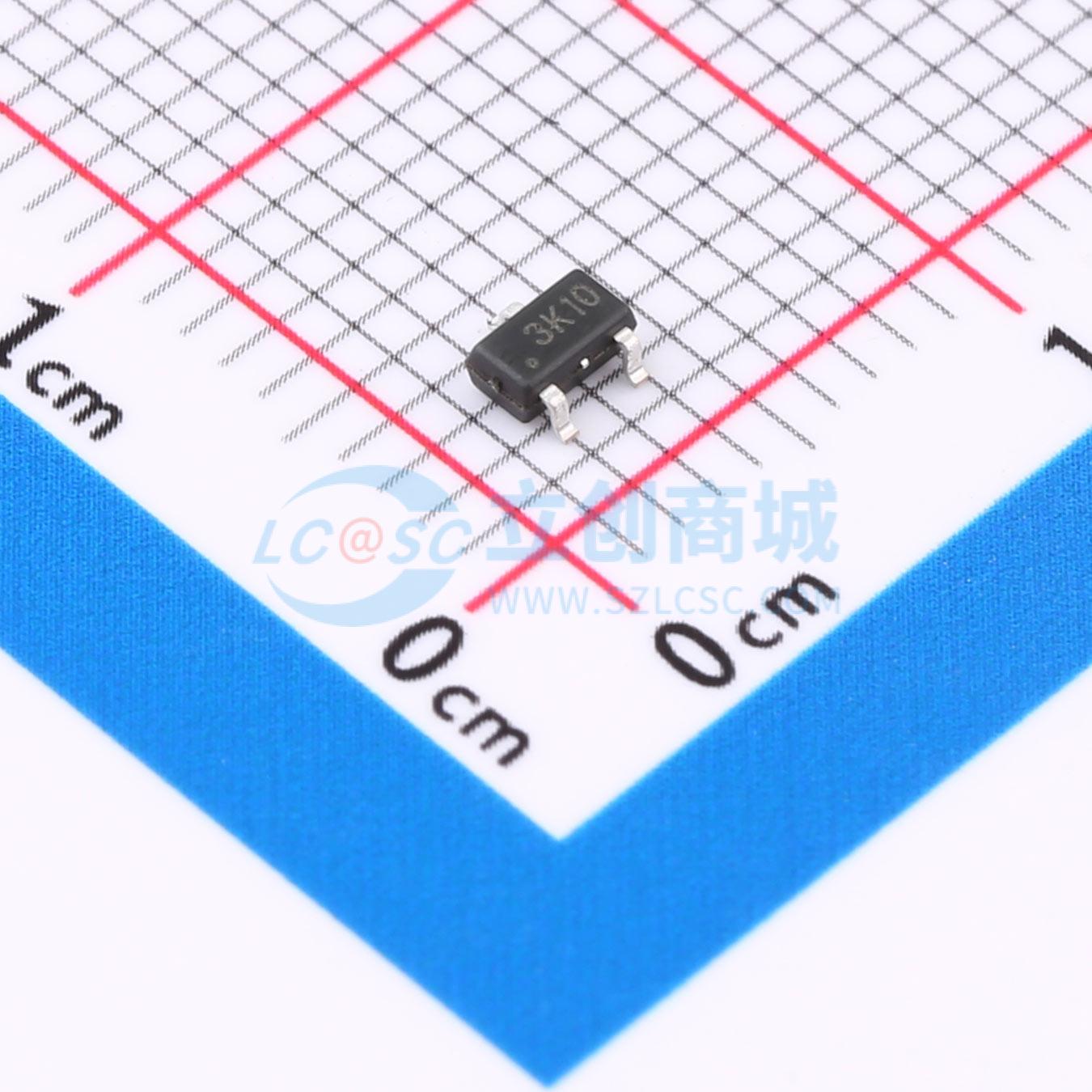

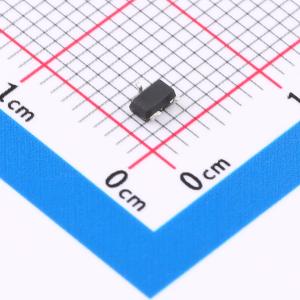

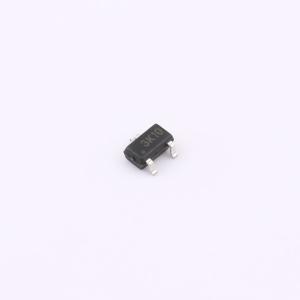

温馨提醒：图片仅供参考，商品以实物为准

CH213K

5V*0.5A低压降二极管芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CH213是一款具有限流功能的低压差理想二极管芯片。该芯片集成了过流保护、短路保护、过温保护、电源极性保护等模块。它支持5V电压下电流不超过1A的直流应用，当VO输出端出现短路等过流情况时，可通过限制输出电流来保护电源系统；当输入电源极性接反时，可保护VO输出端的负载电路
品牌名称: WCH(南京沁恒)
商品型号: CH213K
商品编号: C5456874
商品封装: SOT-23-3
包装方式: 编带
商品毛重: 0.1357克(g)

商品参数

	属性	参数值
	导通电阻(RDS(on))	240mΩ
	静态电流(Iq)	3.6uA
	功能特性	过温保护；反向极性保护；短路保护；反向电流阻断

商品概述

CH213是一款集成限流功能的低压降理想二极管芯片。该芯片内部集成了过流保护、短路保护、过温保护以及电源极性保护等模块，额定工作条件为5V×0.5A，支持在5V电压下不超过1A电流的直流应用。当VO输出端发生过流时，芯片能够限制电流以保护供电系统；当输入电源极性错误时，芯片可保护VO输出端的负载电路。CH213的功能相当于肖特基二极管结合自恢复保险丝，但具有更低的导通压降和更快的过流保护响应速度。

商品特性

内置功率开关管，典型导通电阻为160mΩ。
低开启电压和低压降单向导通，在200mA电流时典型压降为32mV。
在5V电压下支持最大约1A的导通电流，限流值约为1.3A。
支持2.2V~5.5V的电源电压范围。
输出过流或短路时，提供典型20μs的快速限流保护。
当输入电源极性错误时，二极管芯片关断以保护输出端的负载电路。
低功耗，典型静态工作电流为4μA。
在二极管芯片关断状态下无反向导通电流。
提供SOT23-3、SOT23-6、DFN6封装。

应用领域

低压降二极管单向供电
双电源选择高电压
防外部电源极性反接

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	理想二极管/ORing控制器
	输入电压(Vin)	2.2V~5.5V
	FET类型	内置FET
	正向压降(Vf)	240mV
